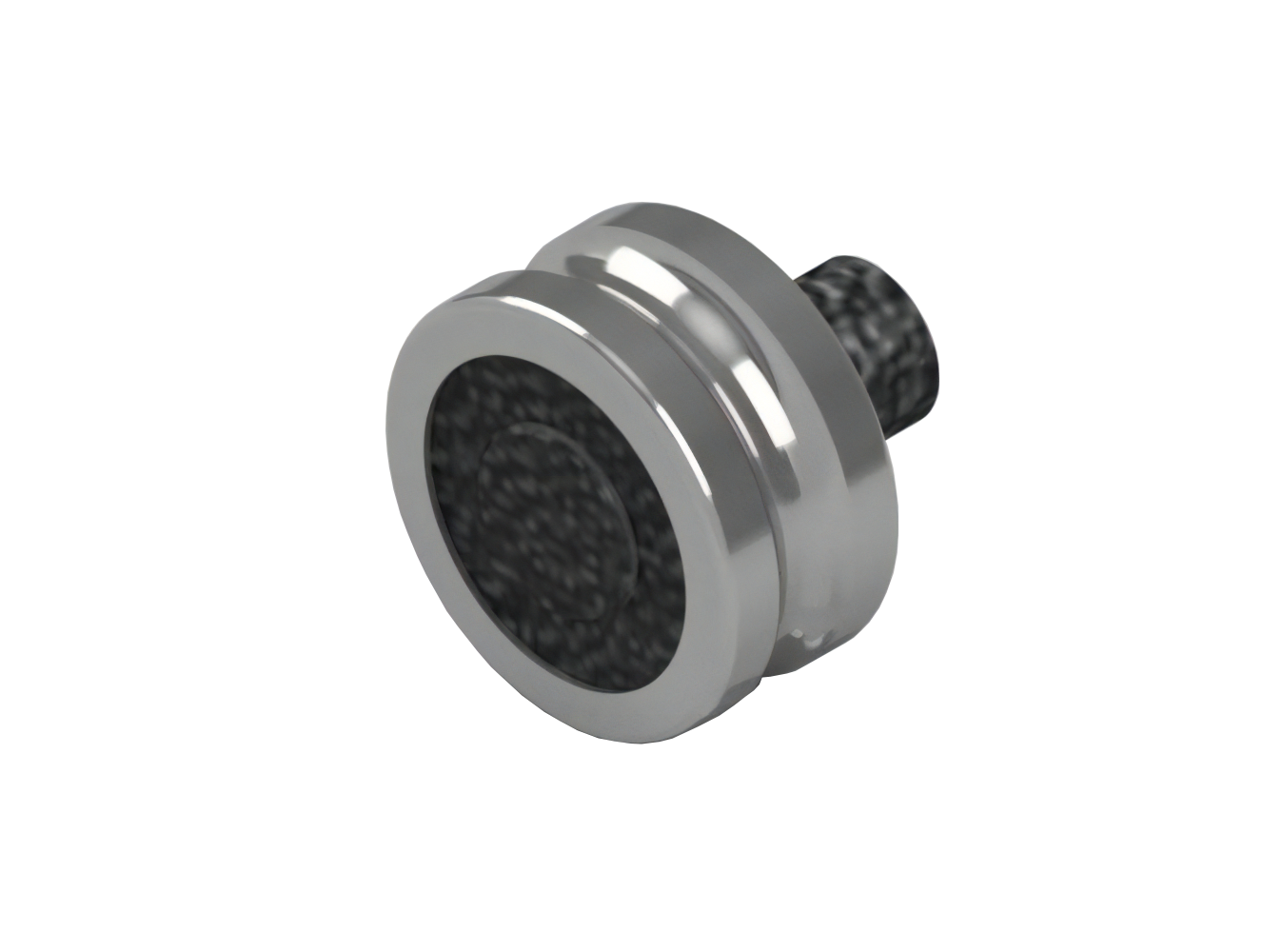

Kladka s čepem - radius (typ F)

Zpět na: Kladky a profily

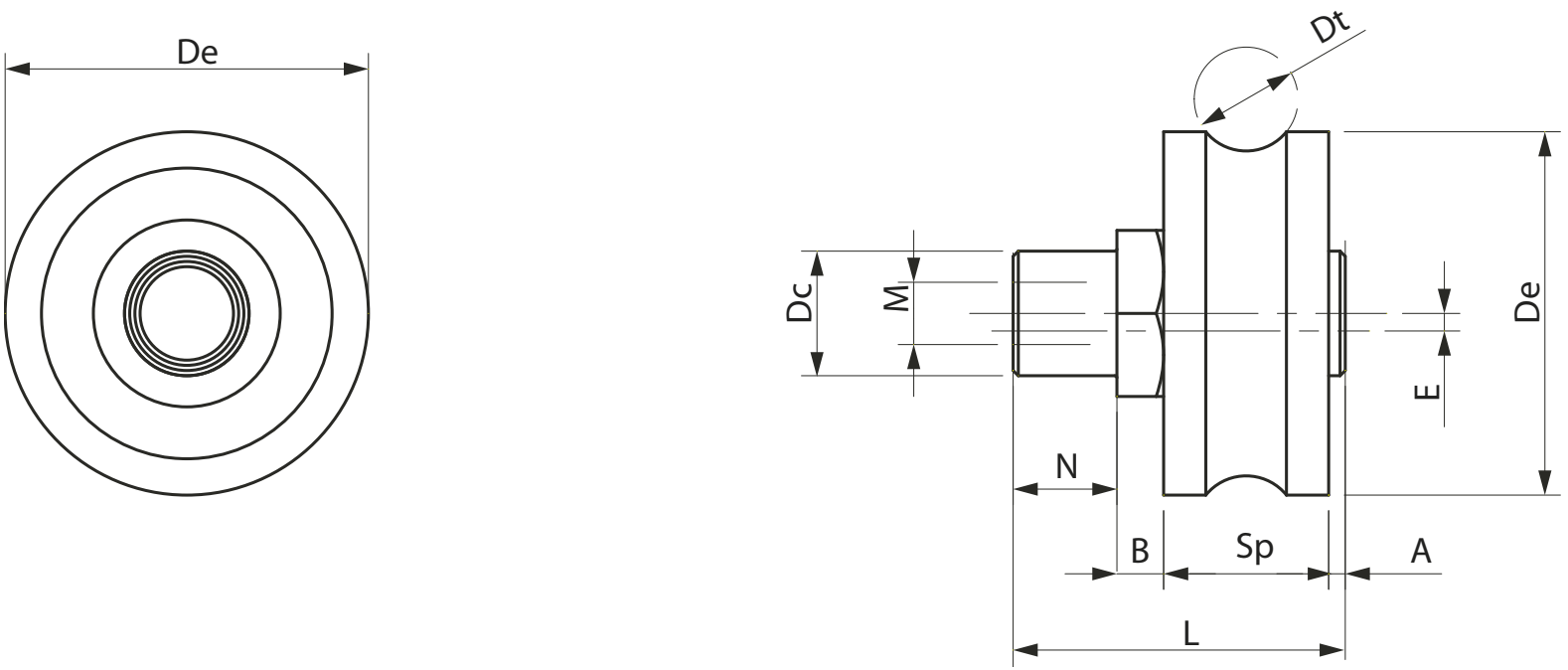

with pin F

Parametry:

Kód Typ Rozměry [mm]
 Kód kladky
 Kód čepu
 Technické údaje [N]
Di
 De Sp
 Dt
 A
 B
 N
 L M E Dc Cr* Ca Crc* Cac
GRUGD0000026 koncentrický 5 16 8 4 0,2 1,6 5 14,8 4 - 6 CRUGC0000016 DPERO0000025 712 400 71 40
GRUGD0000042 koncentrický 8 24 11 6 0,4 2,5 5,8 19,7 5 - 8 CRUGC0000020 DPERO0000008 1824 1200 182 120
GRUGD0000028 koncentrický 12 35 15,9 10 1,6 4,5 10 32 8 - 12 CRUGC0000004 DPERO0000009 4080 2000 408 200
GRUGD0000069 koncentrický 12 42 19 10 3,9 3 10 35,9 8 - 12 CRUGC0000009 DPERO0000011 5520 4000 552 400
GRUGD0000047 excentrický 5 16 8 4 0,2 1,6 5 14,8 4 0,6 6 CRUGC0000016 DPERO0000059 712 400 71 40
GRUGD0000063 excentrický 8 24 11 6 0,4 2,5 5,8 19,7 5 0,5 8 CRUGC0000020 DPERO0000039 1824 1200 182 120
GRUGD0000049 excentrický 12 35 15,9 10 1,6 4,5 10 32 8 0,5 12 CRUGC0000004 DPERO0000040 4080 2000 408 200
GRUGD0000070 excentrický 12 42 19 10 3,9 3 10 35,9 8 0,75 12 CRUGC0000009 DPERO0000042 5520 4000 552 400



Cr = teoretická radiální mezní únosnost (N)

Crc = doporučené radiální zatížení (N)

Ca = Teoretické axiální zatížení při přetržení (N)

Cac = doporučené axiální zatížení (N)

* Hodnoty se vztahují k mezní hodnotě kladky, které je nižší než mezní hodnota čepu.
