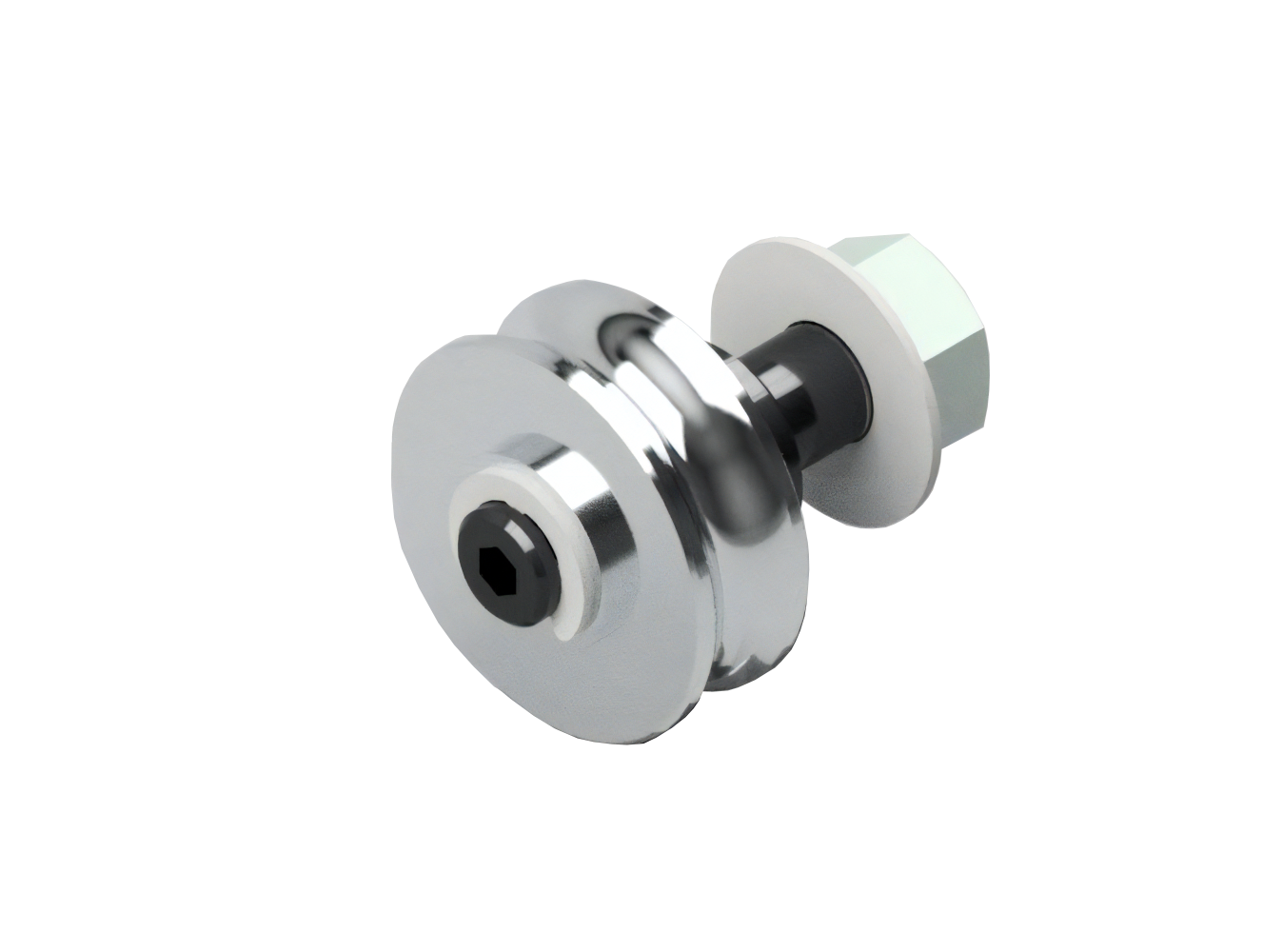

Kladka s čepem - radius (typ M)

Zpět na: Kladky a profily

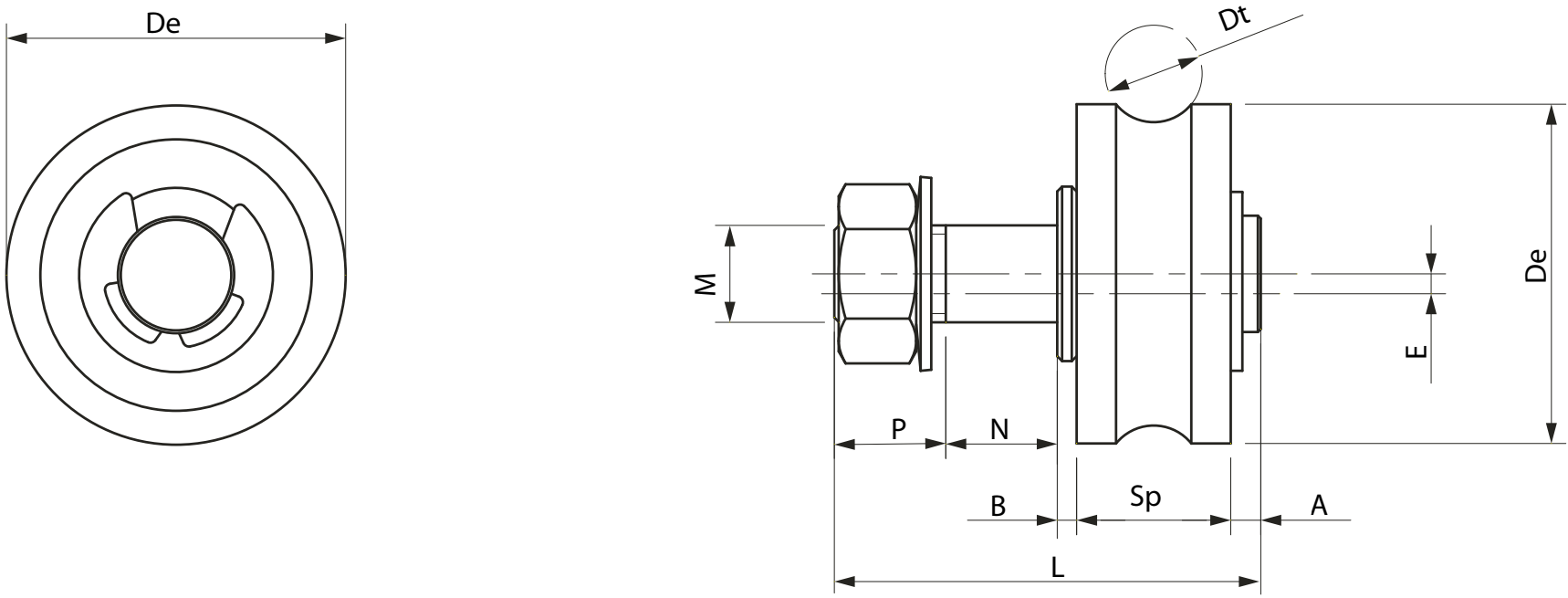

with pin M

Parametry:

Kód Typ Rozměry [mm]
 Kód kladky
 Kód čepu
 Technické údaje [N]
Di
 De Sp
 Dt
 A
 B
 N
 P L M E Cr* Ca Crc* Cac
GRUGD0000083 koncentrický 5 17 8 6 2,5 4 5 5,5 23 5 - CRUGC0000017 DPERO0000022 712 800 71 80
GRUGD0000086 koncentrický 8 24 11 6 1,8 2 6 7 27,8 8 - CRUGC0000020 DPERO0000023 1824 2400 182 240
GRUGD0000029 koncentrický 5 17 8 6 2,5 4 2,5 5,5 19 5 - CRUGC0000017 DPERO0000079 712 800 71 80
GRUGD0000045 koncentrický 12 35 15,9 10 3,1 2 12 11 44 10 - CRUGC0000004 DPERO0000024 4080 400 408 40
GRUGD0000084 excentrický 5 17 8 6 2,5 4 5 5,5 23 5 0,5 CRUGC0000017 DPERO0000056 712 800 71 80
GRUGD0000085 excentrický 8 24 11 6 1,8 2 6 7 27,8 8 0,5 CRUGC0000020 DPERO0000057 1824 2400 182 240
GRUGD0000050 excentrický 5 17 8 6 2,5 4 2,5 5,5 19 5 0,5 CRUGC0000017 DPERO0000080 712 800 71 80
GRUGD0000066 excentrický 12 35 15,9 10 3,1 2 12 11 44 10 0,75 CRUGC0000004 DPERO0000058 4080 400 408 40



Cr = teoretická radiální mezní únosnost (N)

Crc = doporučené radiální zatížení (N)

Ca = Teoretické axiální zatížení při přetržení (N)

Cac = doporučené axiální zatížení (N)

* Hodnoty se vztahují k mezní hodnotě kladky, které je nižší než mezní hodnota čepu.
