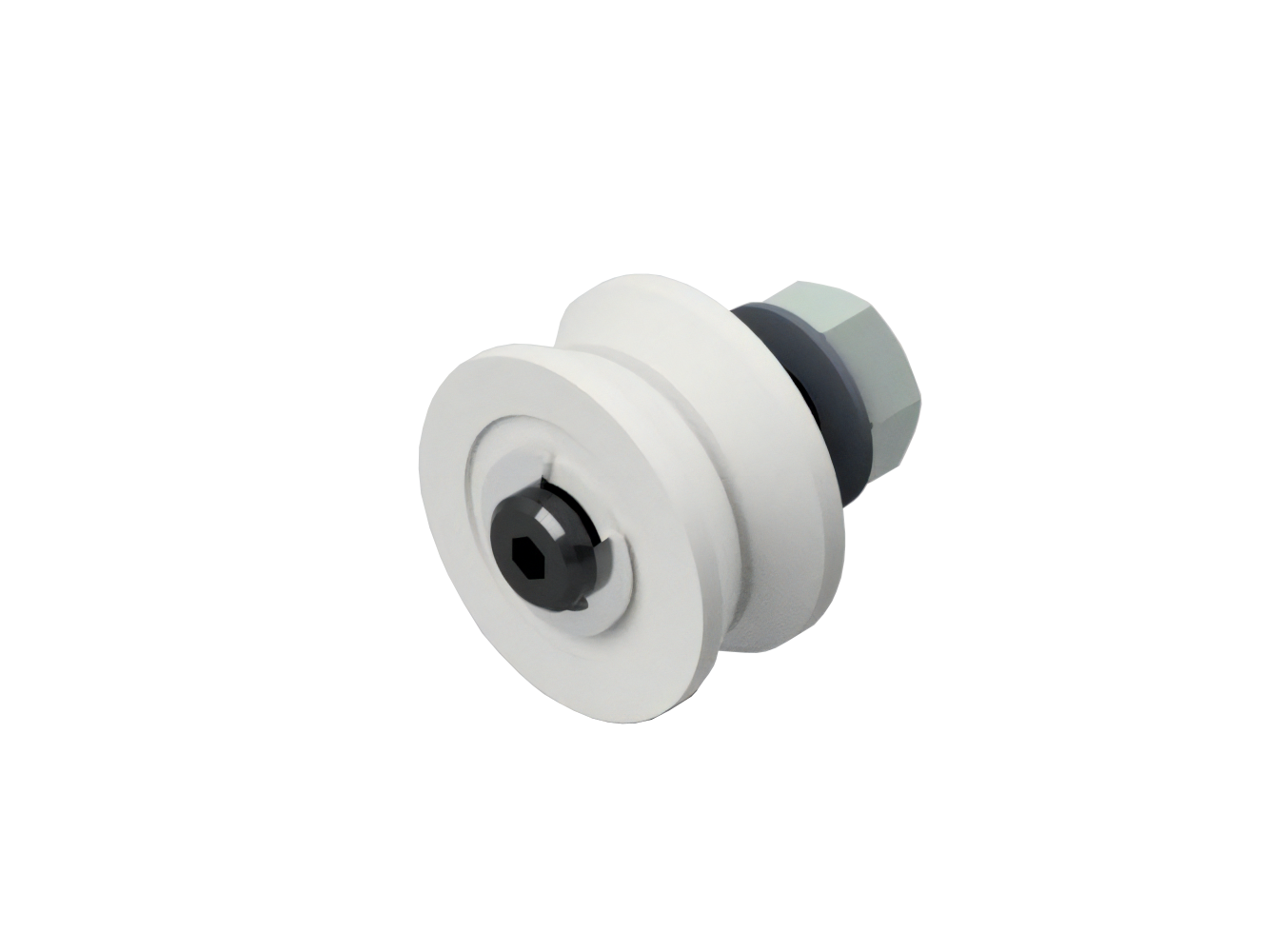

Kladka s čepem - V drážka

Zpět na: Kladky a profily

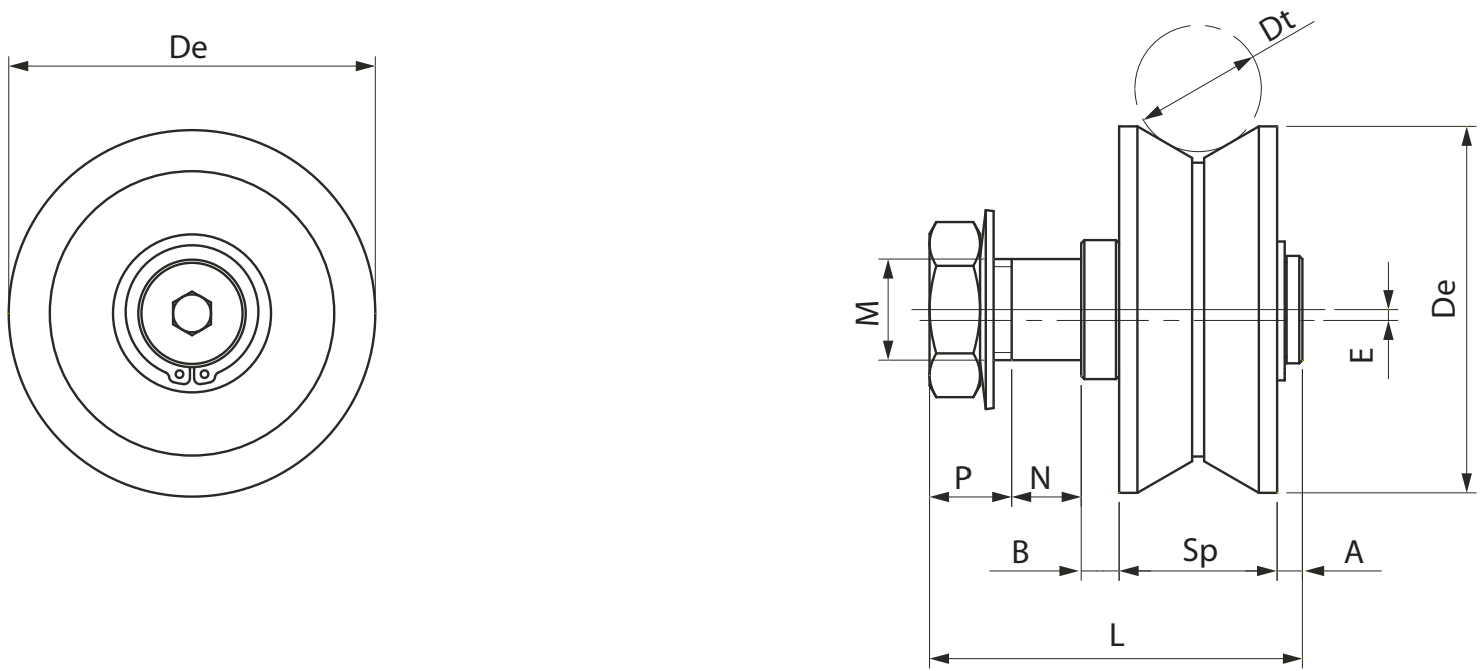

with pin V

Parametry:

Kód Typ Rozměry [mm]
 Kód kladky
 Kód čepu
 Technické údaje [N]
Di
 De Sp
 Dt
 A
 B
 N
 P L M E Cr* Ca Crc* Cac
GRUGD0000030 koncentrický 7 22 11 10 2,5 2,5 4 5,5 25,5 6 - CRUGC0000018 DPERO0000017 960 2080 96 208
GRUGD0000031 koncentrický 7 22 11 10 1 2,5 2,5 7 24 6 - CRUGC0000018 DPERO0000068 960 1040 96 104
GRUGD0000032 koncentrický 8 30 14 10 3 2 5 9 33 8 - CRUGC0000022 DPERO0000018 2160 2400 216 240
GRUGD0000033 koncentrický 10 38 18 10 2 2,5 4 15 41,4 10 - CRUGC0000010 DPERO0000019 6000 5520 600 552
GRUGD0000040 koncentrický 10 30 14 10 2 2 4,5 9,5 32 8 - CRUGC0000001 DPERO0000073 2160 1600 216 160
GRUGD0000035 koncentrický 15 41 20 20 4 3 6 13 46 12 - CRUGC0000011 DPERO0000020 6000 5520 600 552
GRUGD0000036 koncentrický 17 58 25 20 3 6 10 14 58 16 - CRUGC0000012 DPERO0000021 8000 6400 800 640
GRUGD0000052 excentrický 7 22 11 10 2,5 2,5 4 5,5 25,5 6 1,5 CRUGC0000018 DPERO0000051 960 2080 96 208
GRUGD0000051 excentrický 7 22 11 10 1 2,5 2,5 7 24 6 1 CRUGC0000018 DPERO0000069 960 1040 96 104
GRUGD0000053 excentrický 8 30 14 10 3 2 5 9 33 8 1,5 CRUGC0000022 DPERO0000052 2160 2400 216 240
GRUGD0000054 excentrický 10 38 18 10 2 2,5 4 15 41,4 10 1 CRUGC0000010 DPERO0000053 6000 5520 600 552
GRUGD0000061 excentrický 10 30 14 10 2 2 4,5 9,5 32 8 1 CRUGC0000001 DPERO0000074 2160 1600 216 160
GRUGD0000056 excentrický 15 41 20 20 4 3 6 13 46 12 2 CRUGC0000011 DPERO0000054 6000 5520 600 552
GRUGD0000057 excentrický 17 58 25 20 3 6 10 14 58 16 1,5 CRUGC0000012 DPERO0000055 8000 6400 800 640



Cr = teoretická radiální mezní únosnost (N)

Crc = doporučené radiální zatížení (N)

Ca = Teoretické axiální zatížení při přetržení (N)

Cac = doporučené axiální zatížení (N)

* Hodnoty se vztahují k mezní hodnotě kladky, které je nižší než mezní hodnota čepu.
