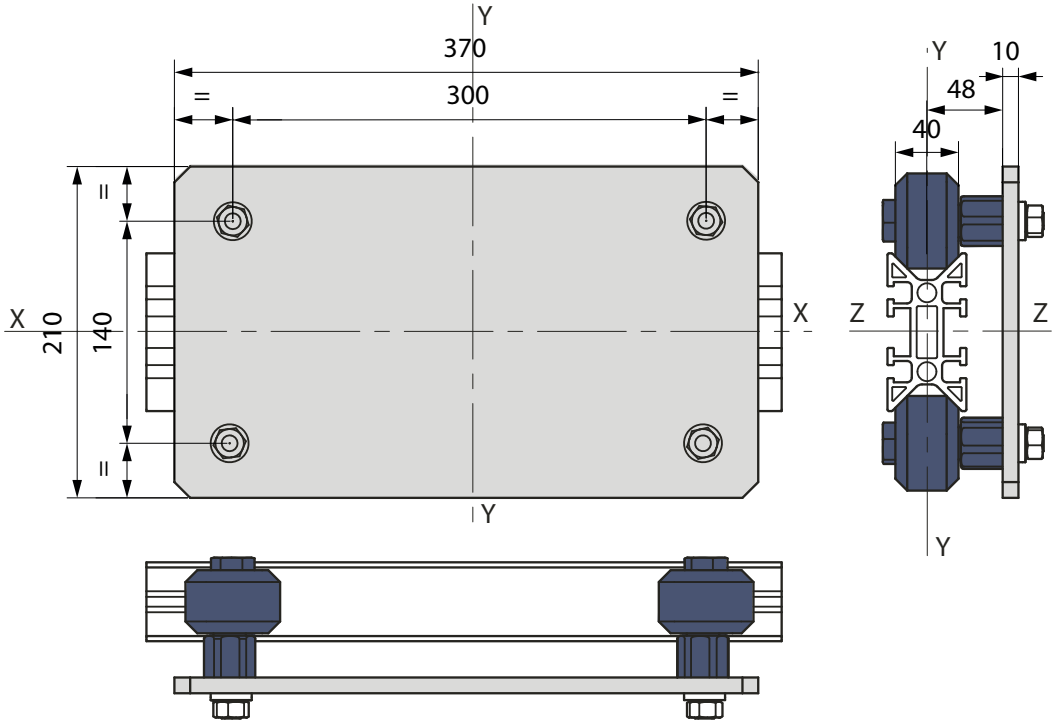

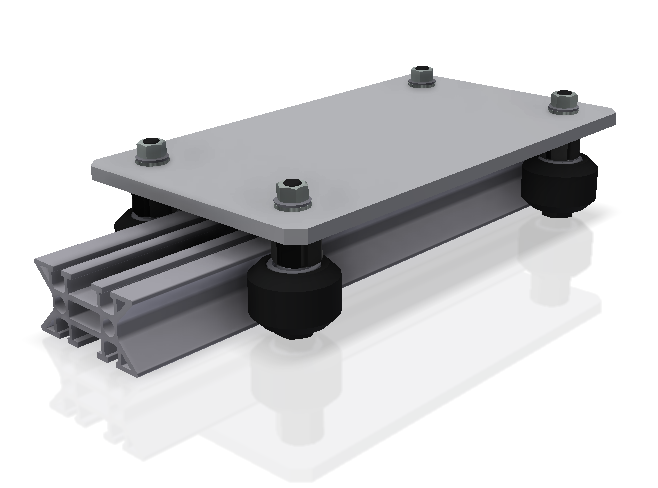

MONORAIL100 thk 10
| Technické údaje | |
| Parametry | Hodnoty |
| Hmotnost [kg] |
4,14 |
| Ohybový moment MX [Nm] |
108 |
| Ohybový moment MY [Nm] | 165 |
| Ohybový moment MZ [Nm] | 31,8 |
| Zatížení FY [N] |
1100 |
| Zatížení FZ [N] |
720 |
Objednací kód:

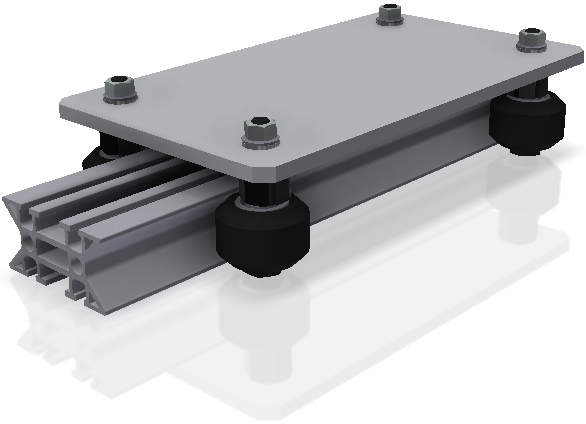

Lineární systém se skládá z vozíku, kladek a profilu (viz obrázek vlevo)
Objednací kód vozíku: GCARO0000099
Objednací kód vhodného profilu: BPRGD0000023
Objednací kódy vhodných kladek: BPRGD0000074 | BPRGD0000075 | BPRGD0000077

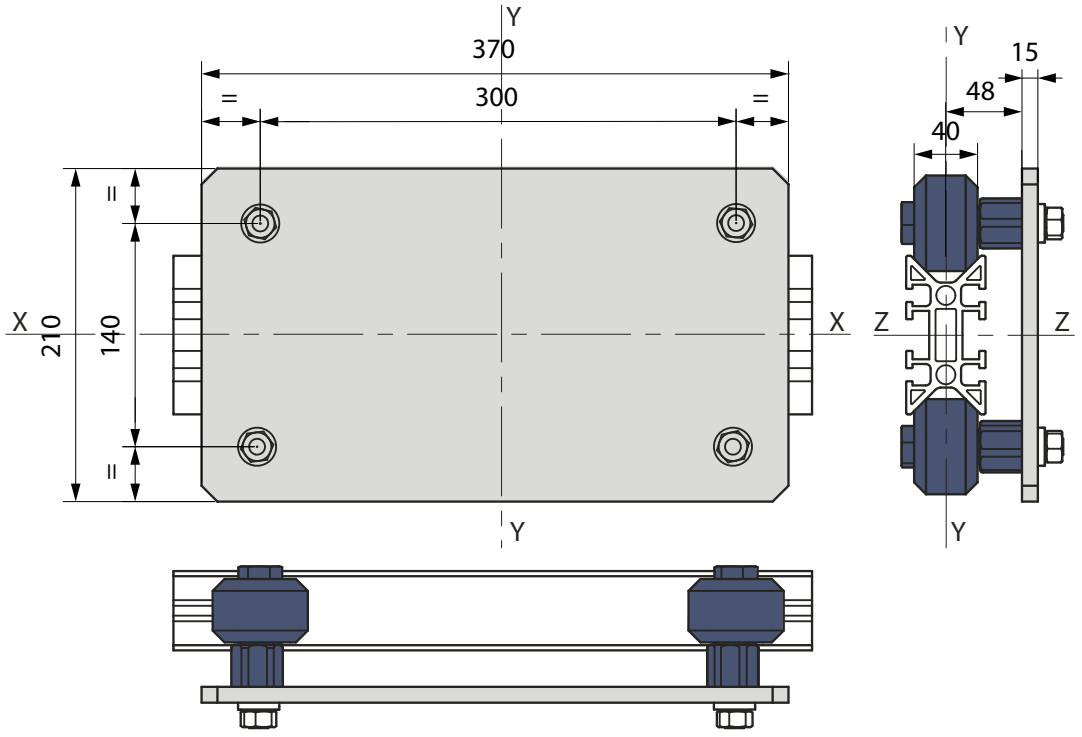

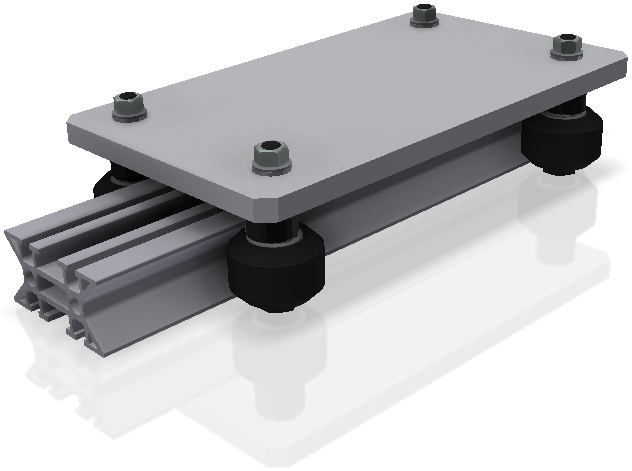

MONORAIL100 thk 15
| Technické údaje | |
| Parametry | Hodnoty |
| Hmotnost [kg] |
5,2 |
| Ohybový moment MX [Nm] |
108 |
| Ohybový moment MY [Nm] | 165 |
| Ohybový moment MZ [Nm] | 31,8 |
| Zatížení FY [N] |
1100 |
| Zatížení FZ [N] |
720 |
Objednací kód:
Lineární systém se skládá z vozíku, kladek a profilu (viz obrázek vlevo)
Objednací kód vozíku: GCARO0000260
Objednací kód vhodného profilu: BPRGD0000023
Objednací kódy vhodných kladek: BPRGD0000075 | BPRGD0000077 | BPRGD0000078

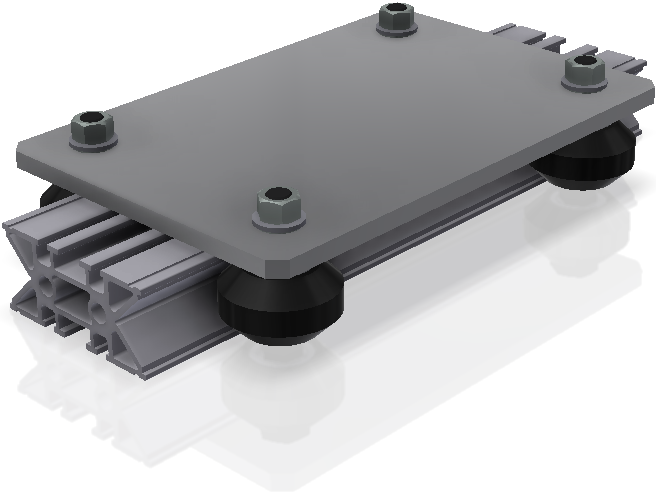

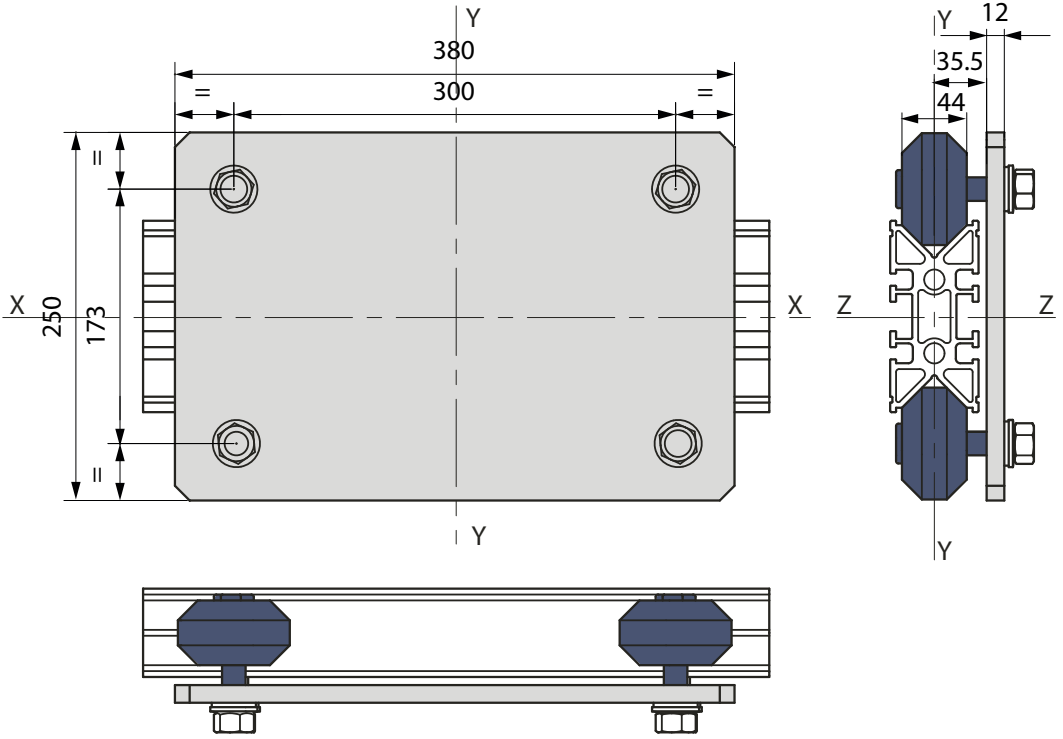

MONORAIL130
| Technické údaje | |
| Parametry | Hodnoty |
| Hmotnost [kg] |
5,47 |
| Ohybový moment MX [Nm] |
150 |
| Ohybový moment MY [Nm] | 300 |
| Ohybový moment MZ [Nm] | 55 |
| Zatížení FY [N] |
2000 |
| Zatížení FZ [N] |
1000 |
Objednací kód:
Lineární systém se skládá z vozíku, kladek a profilu (viz obrázek vlevo)
Objednací kód vozíku: GCARO0000101
Objednací kód vhodného profilu: BPRGD0000025
Objednací kódy vhodných kladek: BPRGD0000080 | BPRGD0000081

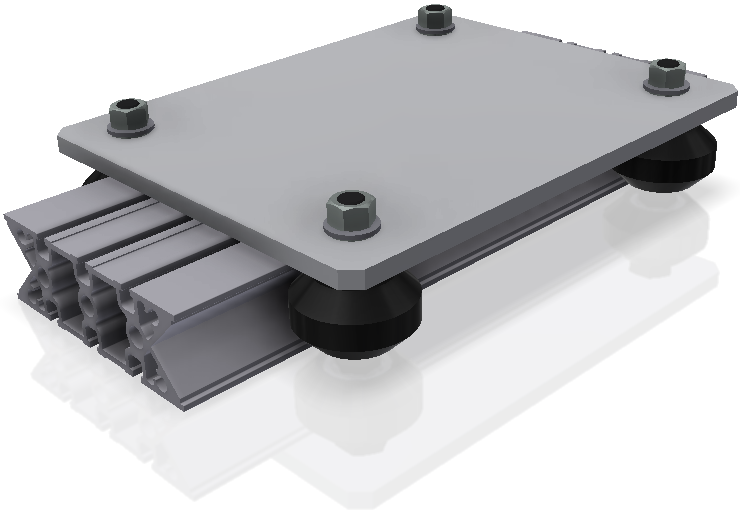

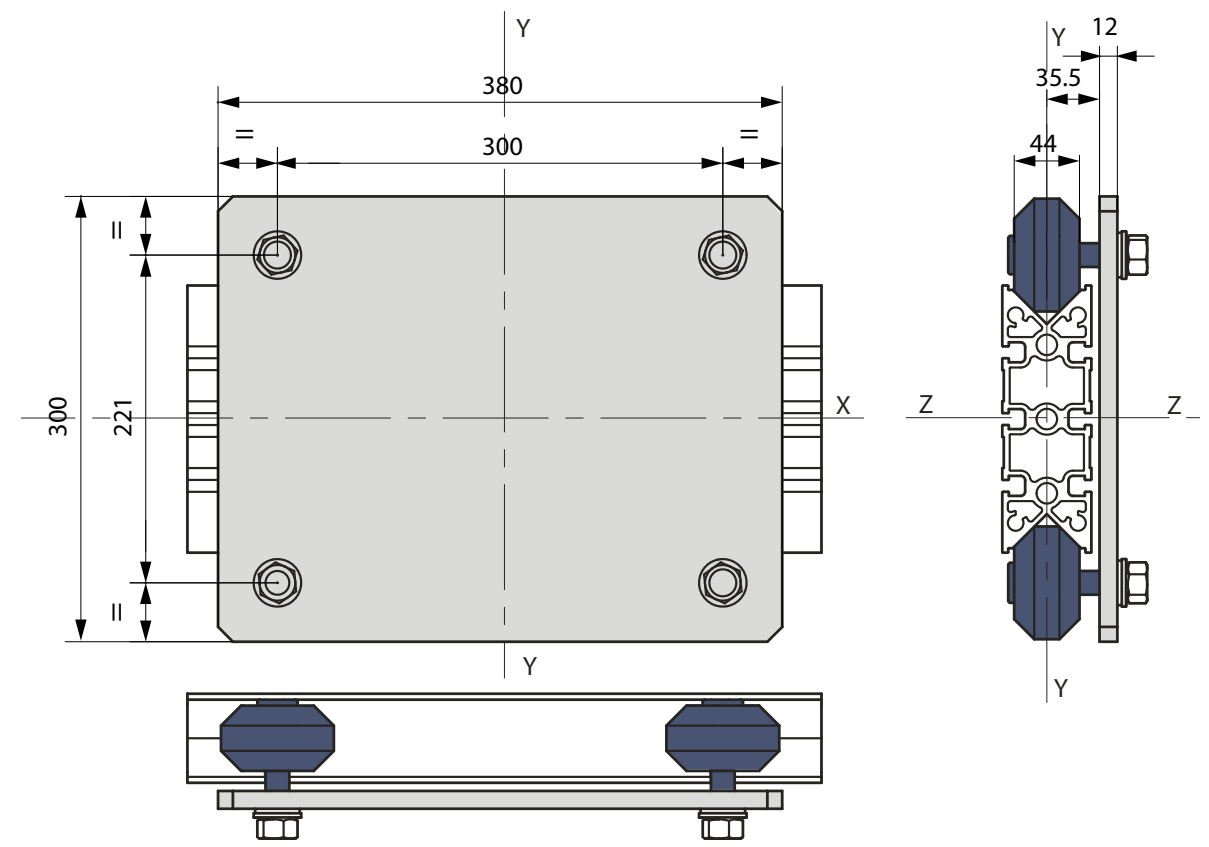

MONORAIL180
| Technické údaje | |
| Parametry | Hodnoty |
| Hmotnost [kg] |
6,1 |
| Ohybový moment MX [Nm] |
150 |
| Ohybový moment MY [Nm] | 300 |
| Ohybový moment MZ [Nm] | 79 |
| Zatížení FY [N] |
2000 |
| Zatížení FZ [N] |
1000 |
Objednací kód:
Lineární systém se skládá z vozíku, kladek a profilu (viz obrázek vlevo)
Objednací kód vozíku: GCARO0000102
Objednací kód vhodného profilu: BPRGD0000026
Objednací kódy vhodných kladek: BPRGD0000080 | BPRGD0000081
