LSH...-E

Zpět na: Přírubové provedení

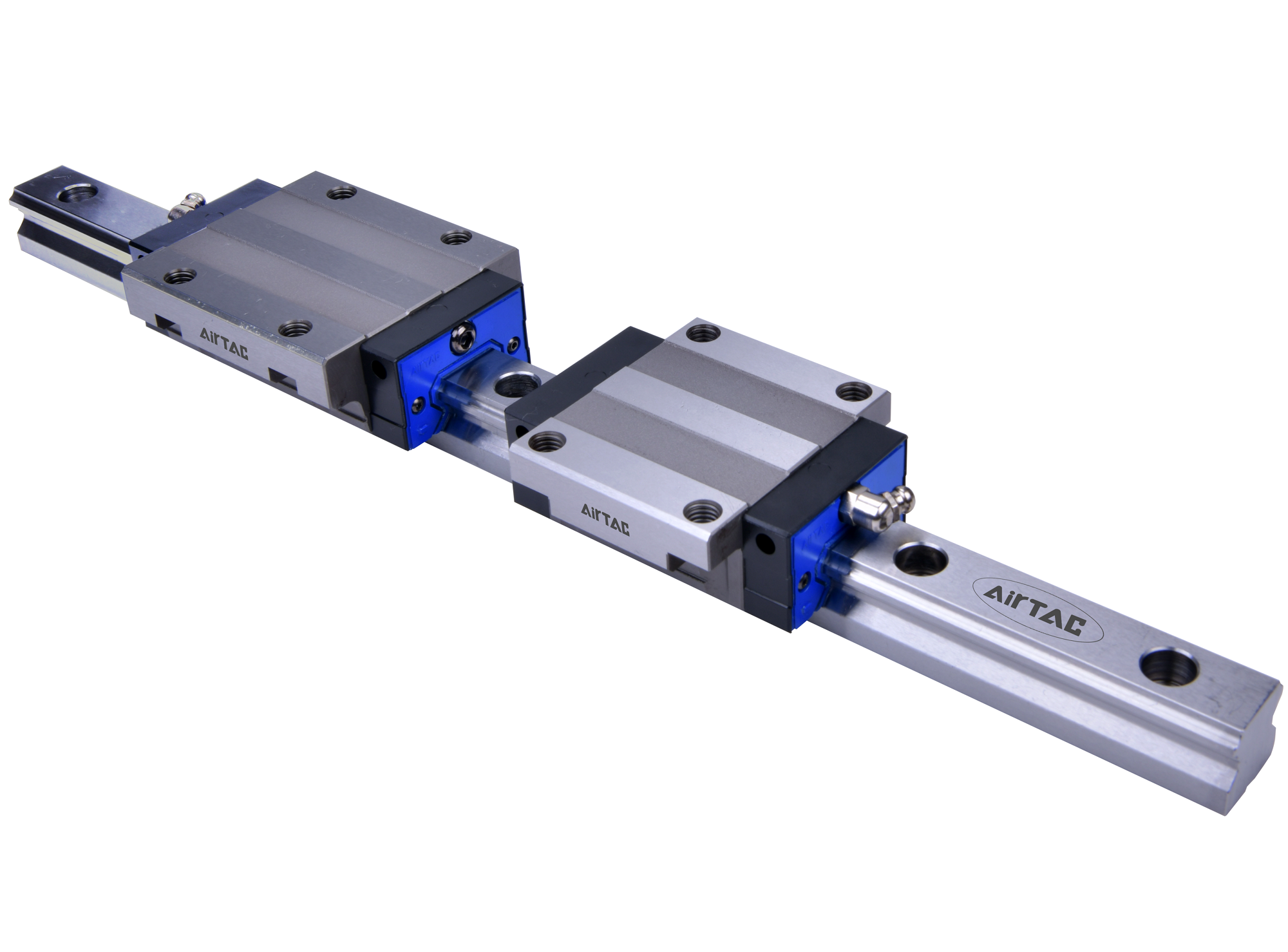

Vozík lineárního vedení:snr logo

- velikosti 15 / 20 / 25 / 30 / 35 / 45
- přírubový vozík
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

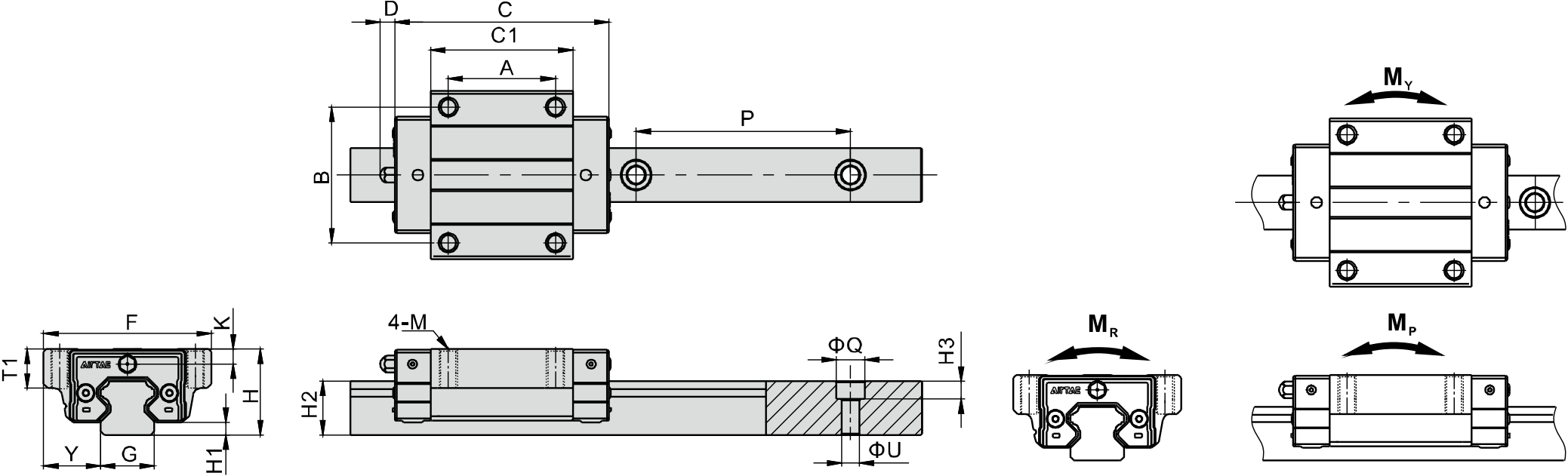

lsh prirubovy nakres top mount

Rozměry:

Typ
 Rozměry (mm)
Systém
 Vozík Kolejnice
H
 H1 F Y C* C** C*** C1 A B
 K D
 M
 T1 G H2 P ΦQ ΦU H3
LSH 15 F1N 24 3,5 47 16 60 67 64,5 40 30 38 4,3 6 M5x0,8 11 15 15 60 8 4,8 5,3
LSH 20 F1N 30 4,3 63 21,5 76,5 84,5 81 52 40 53 6,5 12,5 M6x1,0 10 20 17,5 60 9,5 5,8 8,5
LSH 20 F1L 30 4,3 63 21,5 90,5 98,5 95 66 40 53 6,5 12,5 M6x1,0 10 20 17,5 60 9,5 5,8 8,5
LSH 25 F1N 36 6,5 70 23,5 83,5 91,5 88 58,5 45 57 6,9 12,5 M8x1,25 16 23 22 60 11,2 7 9
LSH 25 F1L 36 6,5 70 23,5 105 113 109,5 80 45 57 6,9 12,5 M8x1,25 16 23 22 60 11,2 7 9
LSH 30 F1N 42 6,5 90 31 95,5 103,5 100,5 70,5 52 72 8 13 M10x1,5 18 28 26 80 14,2 9 12
LSH 30 F1L 42 6,5 90 31 118 126 123 93 52 72 8 13 M10x1,5 18 28 26 80 14,2 9 12
LSH 35 F1N 48 7 100 33 109 118 114 80 62 82 9,2 12,5 M10x1,5 21 34 29 80 14,2 9 12
LSH 35 F1L 48 7 100 33 134,5 143,5 139,5 105,5 62 82 9,2 12,5 M10x1,5 21 34 29 80 14,2 9 12
LSH 45 F1N 60 10 120 37,5 132 141 137 98 80 100 10 16 M12x1,75 22 45 38 105 20 14 17
LSH 45 F1L 60 10 120 37,5 164 173 169 130 80 100 10 16 M12x1,75 22 45 38 105 20 14 17



* standard

** dvojitý olejový stěrač (DD)

*** olejový stěrač + plechový stěrač (ZZ)

Typ
 Montážní šroub
 Silové zatížení (kN) Momentové zatížení (kNm) Hmotnost
C C0 MR MP MY Vozík (kg) Kolejnice (kg/m)
LSH 15 F1N M4 11,3 17,9 0,12 0,12 0,12 0,2 1,43
LSH 20 F1N M5 18,6 28,6 0,27 0,25 0,25 0,40 2,23
LSH 20 F1L M5 22,2 37,6 0,35 0,34 0,34 0,8 2,23
LSH 25 F1N M6 26,9 39,4 0,44 0,38 0,38 0,59 3,32
LSH 25 F1L M6 32,9 53,0 0,58 0,57 0,57 0,85 3,32
LSH 30 F1N M8 37,4 55,0 0,66 0,67 0,67 1,09 4,5
LSH 30 F1L M8 45,7 73,1 0,88 0,91 0,91 1,38 4,5
LSH 35 F1N M8 50,8 72,3 1,05 0,92 0,92 1,32 6,37
LSH 35 F1L M8 61,9 96,1 1,52 1,45 1,45 1,8 6,37
LSH 45 F1N M12 80,7 110,3 1,95 1,62 1,62 2,77 10,7
LSH 45 F1L M12 98,5 146,9 2,59 2,92 2,92 3,67 10,7

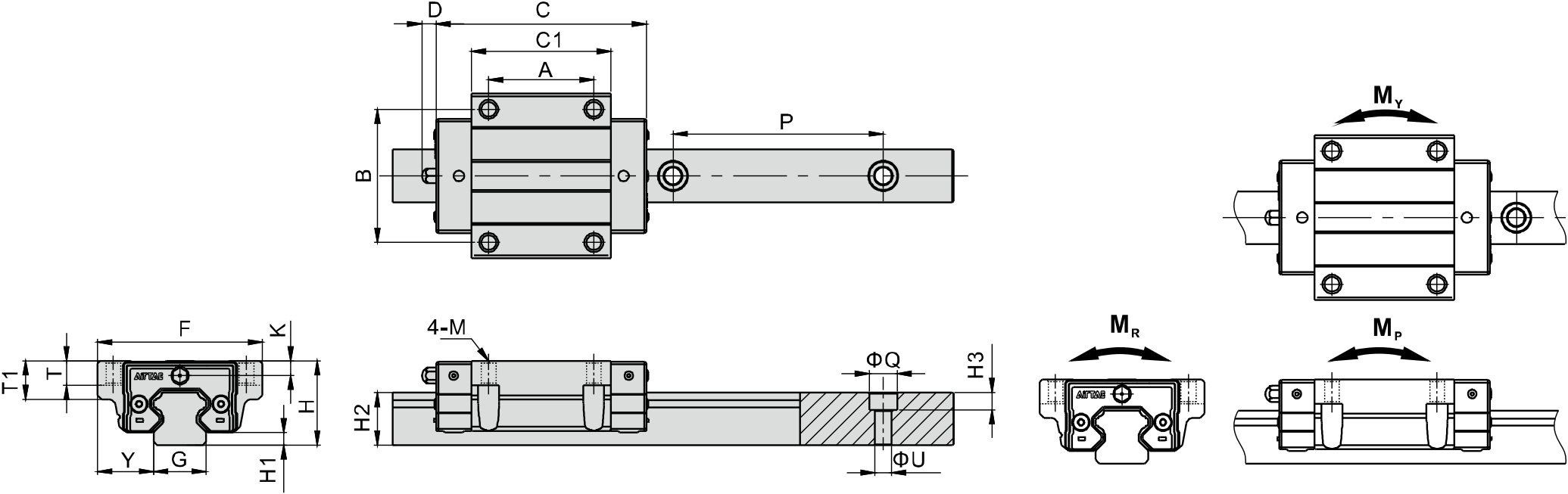

lsh prirubovy nakres bottom mount

Rozměry:

Typ
 Rozměry (mm)
Systém
 Vozík Kolejnice
H
 H1 F Y C* C** C*** C1 A B
 K D
 M (F2) M (F3)
 T T1 G H2 P ΦQ ΦU H3
LSH 15 F2(F3)N 24 3,5 47 16 60 67 64,5 40 30 38 4,3 6 Φ4,5 M5x0,8 7 11 15 15 60 8 4,8 5,3
LSH 20 F2(F3)N 30 4,3 63 21,5 76,5 84,5 81 52 40 53 6,5 12,5 Φ5,7 M6x1,0 9,5 10 20 17,5 60 9,5 5,8 8,5
LSH 20 F2(F3)L 30 4,3 63 21,5 90,5 98,5 95 66 40 53 6,5 12,5 Φ5,7 M6x1,0 9,5 10 20 17,5 60 9,5 5,8 8,5
LSH 25 F2(F3)N 36 6,5 70 23,5 83,5 91,5 88 58,5 45 57 6,9 12,5 Φ6,8 M8x1,25 10 16 23 22 60 11,2 7 9
LSH 25 F2(F3)L 36 6,5 70 23,5 105 113 109,5 80 45 57 6,9 12,5 Φ6,8 M8x1,25 10 16 23 22 60 11,2 7 9
LSH 30 F2(F3)N 42 6,5 90 31 95,5 103,5 100,5 70,5 52 72 8 13 Φ9 M10x1,5 10 18 28 26 80 14,2 9 12
LSH 30 F2(F3)L 42 6,5 90 31 118 126 123 93 52 72 8 13 Φ9 M10x1,5 10 18 28 26 80 14,2 9 12
LSH 35 F2(F3)N 48 7 100 33 109 118 114 80 62 82 9,2 12,5 Φ9 M10x1,5 13 21 34 29 80 14,2 9 12
LSH 35 F2(F3)L 48 7 100 33 134,5 143,5 139,5 105,5 62 82 9,2 12,5 Φ9 M10x1,5 13 21 34 29 80 14,2 9 12
LSH 45 F2(F3)N 60 10 120 37,5 132 141 137 98 80 100 10 16 Φ11 M12x1,75 15 22 45 38 105 20 14 17
LSH 45 F2(F3)L 60 10 120 37,5 164 173 169 130 80 100 10 16 Φ11 M12x1,75 15 22 45 38 105 20 14 17



* standard

** dvojitý olejový stěrač (DD)

*** olejový stěrač + plechový stěrač (ZZ)

F2 ... spodní montáž

F3 ... horní nebo spodní montáž

Typ
 Montážní šroub
 Silové zatížení (kN) Momentové zatížení (kNm) Hmotnost
C C0 MR MP MY Vozík (kg) Kolejnice (kg/m)
LSH 15 F2(F3)N M4 11,3 17,9 0,12 0,12 0,12 0,2 1,43
LSH 20 F2(F3)N M5 18,6 28,6 0,27 0,25 0,25 0,40 2,23
LSH 20 F2(F3)L M5 22,2 37,6 0,35 0,34 0,34 0,8 2,23
LSH 25 F2(F3)N M6 26,9 39,4 0,44 0,38 0,38 0,59 3,32
LSH 25 F2(F3)L M6 32,9 53,0 0,58 0,57 0,57 0,85 3,32
LSH 30 F2(F3)N M8 37,4 55,0 0,66 0,67 0,67 1,09 4,5
LSH 30 F2(F3)L M8 45,7 73,1 0,88 0,91 0,91 1,38 4,5
LSH 35 F2(F3)N M8 50,8 72,3 1,05 0,92 0,92 1,32 6,37
LSH 35 F2(F3)L M8 61,9 96,1 1,52 1,45 1,45 1,8 6,37
LSH 45 F2(F3)N M12 80,7 110,3 1,95 1,62 1,62 2,77 10,7
LSH 45 F2(F3)L M12 98,5 146,9 2,59 2,92 2,92 3,67 10,7

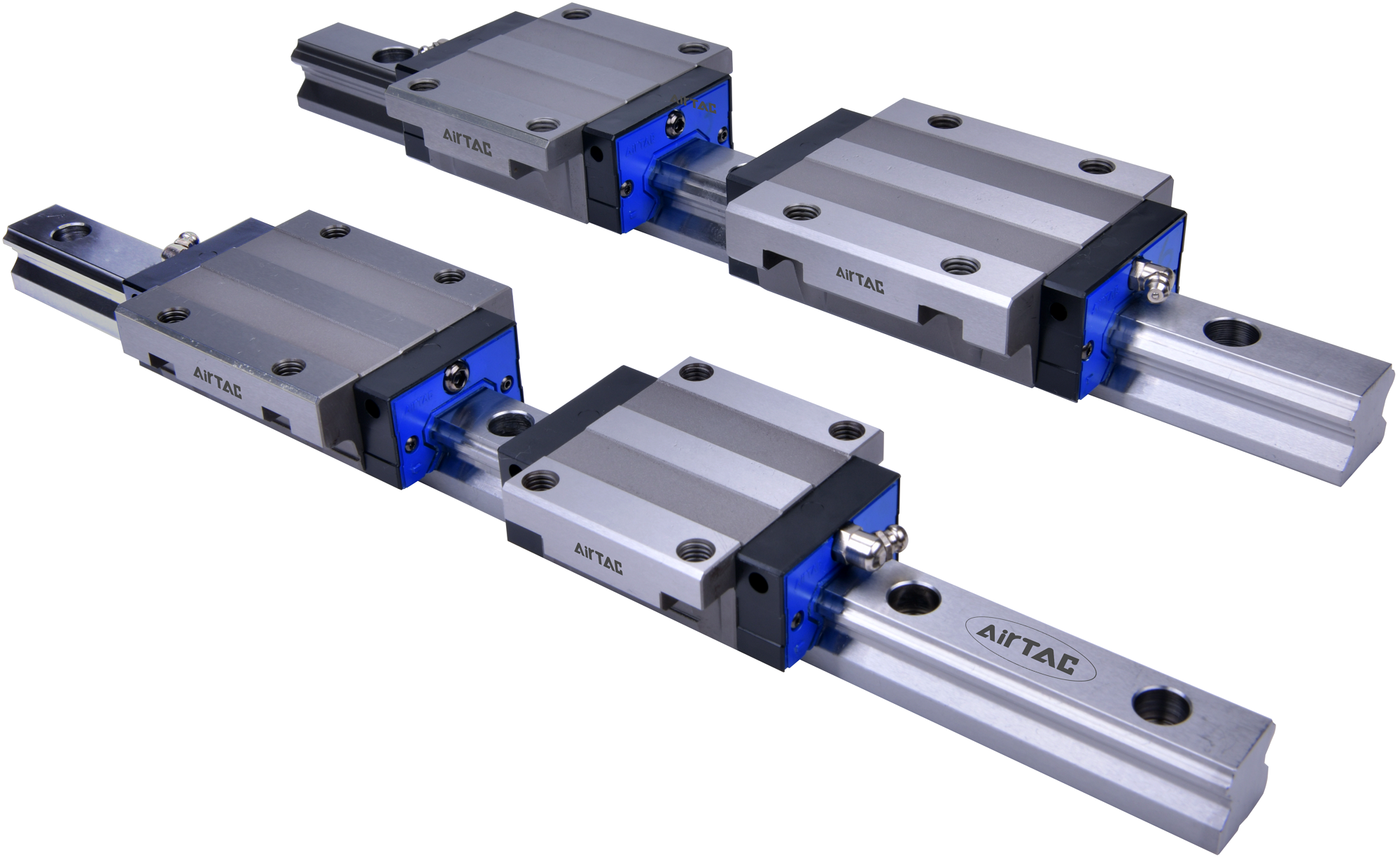

LSH prirubaairtac logo

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE
