LRW

Zpět na: Široké provedení

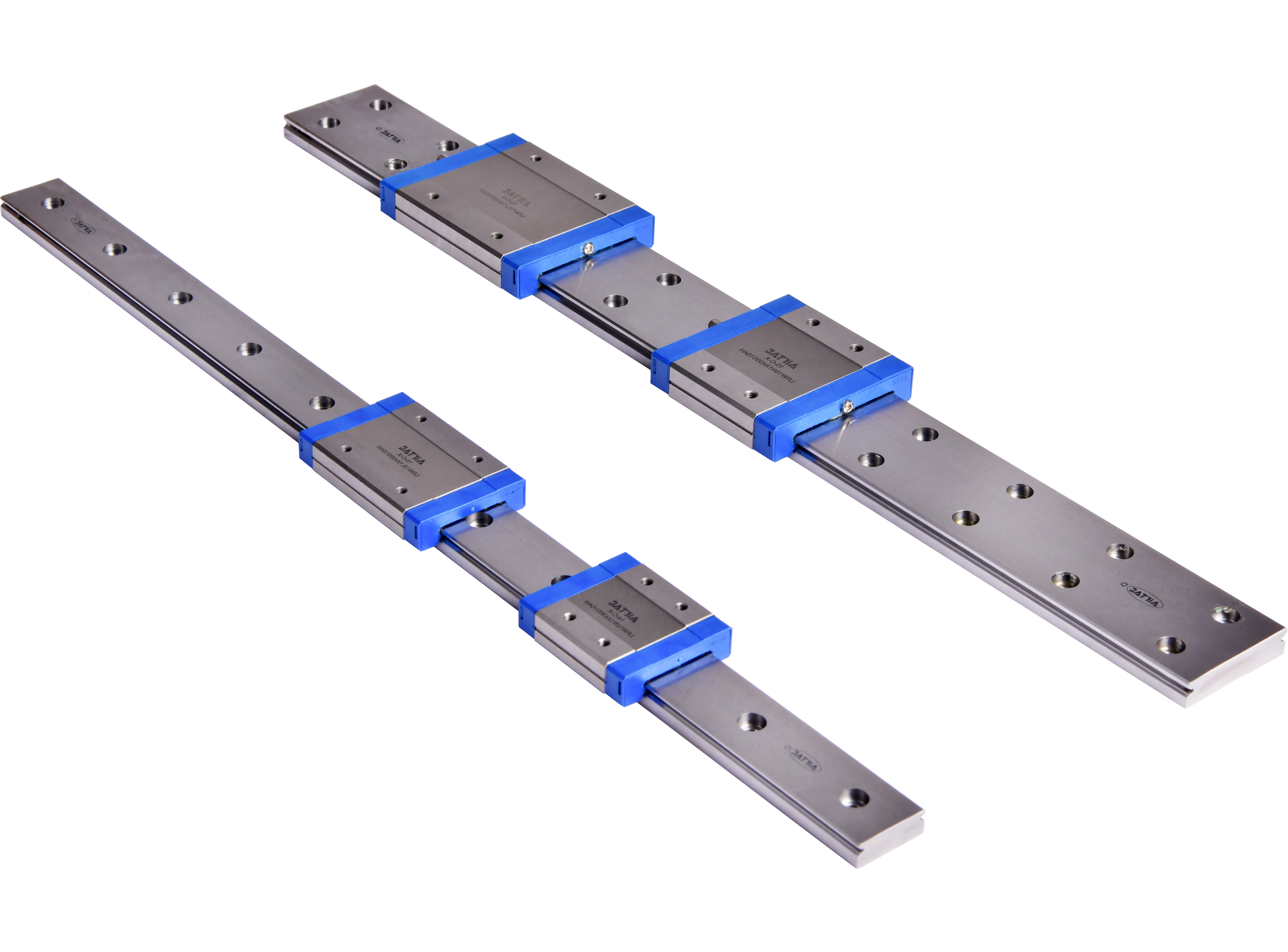

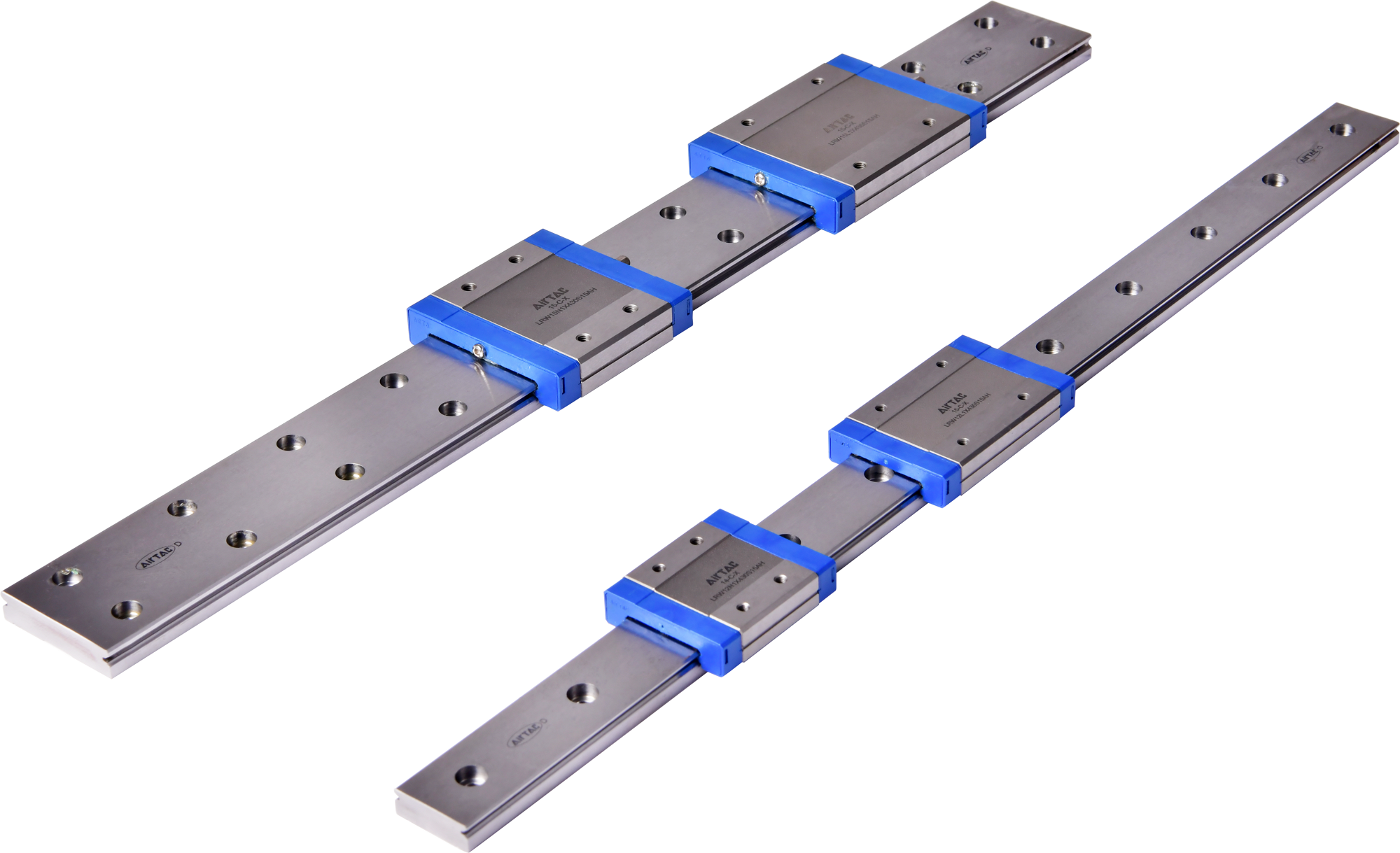

Vozík lineárního vedení:snr logo

- velikosti 7 / 9 / 12 / 15
- miniaturní vozík
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

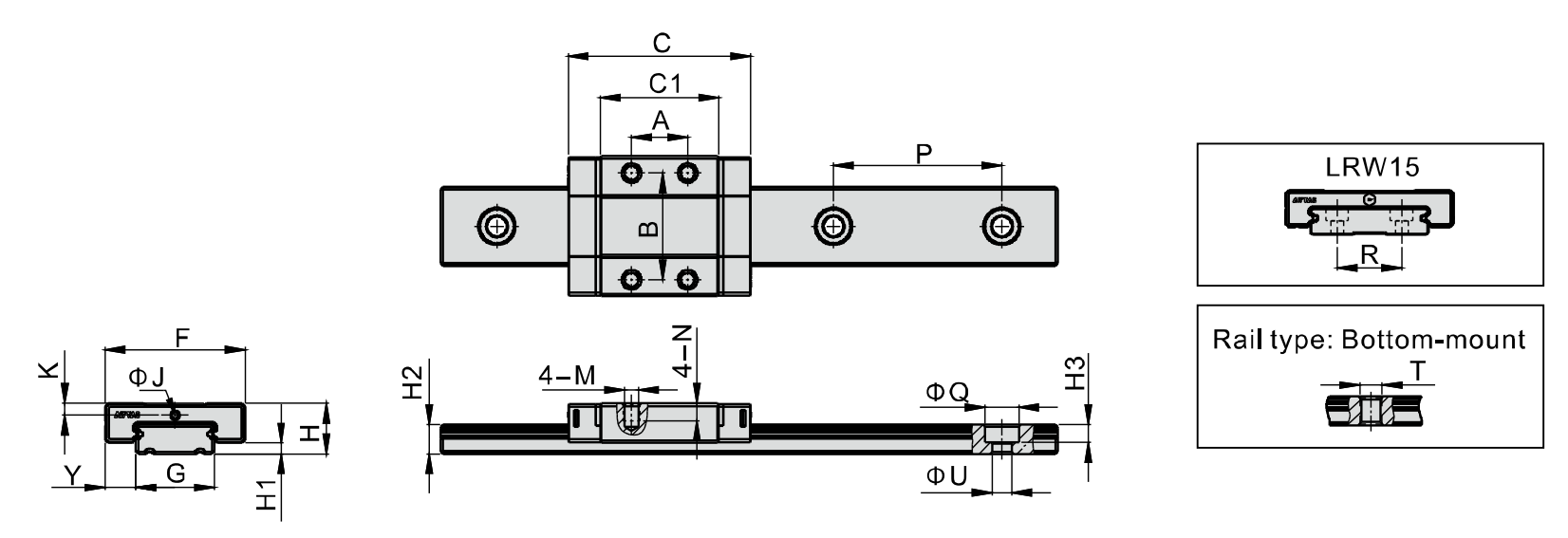

lrw nakres

Rozměry:

Typ
 Rozměry (mm)
Systém
 Vozík Kolejnice
H
 H1 F Y C C1 A B
 M
 N K J G R H2 P ΦQ ΦU H3 T
LRM 7 N 9 1,9 25 5,5 32,5 21 10 19 M3x0,5 3 2,15 1,2 14 - 5,2 30 6 3,5 3,2 M4x0,7
LRM 7 L 9 1,9 25 5,5 42 30,5 19 19 M3x0,5 3 2,15 1,2 14 - 5,2 30 6 3,5 3,2 M4x0,7
LRM 9 N 12 3 30 6 40 27,5 12 21 M3x0,5 3 2,85 1,2 18 - 7,3 30 6 3,5 4,5 M4x0,7
LRM 9 L 12 3 30 6 52 39,5 24 21 M3x0,5 3 2,85 1,2 18 - 7,3 30 6 3,5 4,5 M4x0,7
LRM 12 N 14 3 40 8 46 31 15 28 M3x0,5 3,5 3,15 1,2 24 - 8,5 40 8 4,5 4,5 M5x0,8
LRM 12 L 14 3 40 8 61 46 28 28 M3x0,5 3,5 3,15 1,2 24 - 8,5 40 8 4,5 4,5 M5x0,8
LRM 15 N 16 2,7 60 9 57,5 39,3 20 45 M4x0,7 4,5 3,45 M3 42 23 9,5 40 8 4,5 4,5 M5x0,8
LRM 15 L 16 2,7 60 9 76,5 58,3 35 45 M4x0,7 4,5 3,45 M3 42 23 9,5 40 8 4,5 4,5 M5x0,8
Typ
 Montážní šroub
 Silové zatížení (kN) Momentové zatížení (Nm) Hmotnost
C C0 MR MP MY Vozík (kg) Kolejnice (kg/m)
LRM 7 N M3 1,07 1,96 14,92 6,78 6,78 0,022 0,505
LRM 7 L M3 1,47 2,98 22,28 14,75 14,75 0,030 0,505
LRM 9 N M3 2,03 3,91 38,11 18,01 18,01 0,041 0,933
LRM 9 L M3 2,69 5,60 51,81 32,30 32,30 0,055 0,933
LRM 12 N M4 3,13 5,31 85,82 26,41 26,41 0,073 1,492
LRM 12 L M4 4,08 7,83 97,57 54,50 54,50 0,105 1,492
LRM 15 N M4 5,26 8,76 189,37 53,83 53,83 0,154 2,885
LRM 15 L M4 6,99 12,71 284,06 116,47 116,47 0,223 2,885
