Přídavná mazací jednotka LU1


Mazací jednotka podporuje životnost lineárního vedení, kdy mazivo je vpravováno přímo dovnitř vozíku (na obíhající kuličky). Díky tomu se mezi kuličkami a vodicí drahou neustále vytváří olejový film a významně se prodlužují intervaly mazání a údržby.
Dostupné pro standartní lineární vedení velikostí 15 / 20 / 25 / 30 / 35 / 45 / 55.




 Mazací systém LU1 je vyvinut pro použití v kombinaci s lineárními vedeními mazanými tukem. Při provozu je mazací olej dodáván kapilárním účinkem do drážek profilové lišty. Funkčnost je zaručena ve všech montážních polohách. Mazací jednotka LU1 uvnitř obsahuje dvě nespojené komory. Mazací systém LU1 je naplněn víceúčelovým olejem Klübersynth GEM 4 - 220. Kombinace mazacího systému LU1 je možná se všemi možnostmi těsnění vozíku. Mazací systém LU1 je konstruován tak, aby veškeré příslušenství (maznice a mazací přípojky pro mazání vozíku) bylo možné přímo namontovat. Tento mazací olej je mísitelný se všemi standardními mazivy NTN-SNR. Nicméně, tuky SNR LUB FOOD a Klübersynth UH 14-151 ztrácejí svou registraci H1 v této konfiguraci. Naplnit LU1 jednotku za normálního provozu není nutné. Nicméně v případě nutnosti je to možné a to z horní části LU1. Je možné dodat LU1 i s jinými mazacími oleji podle specifikace zákazníka. Je důležité, aby dynamická viskozita podle DIN 51 562 T01 byla přibližně 200 mm2/s. Nižší viskozita vede k rychlejšímu vyprázdnění. Oleje s vyšší viskozitou by nemusely správně zásobovat lineární vedení.

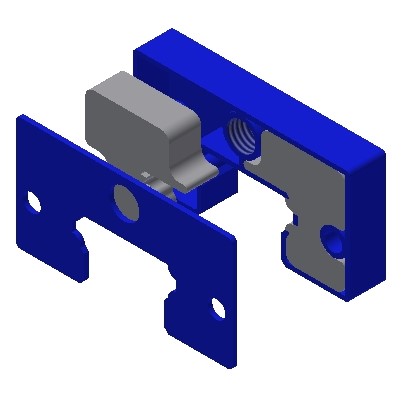

LU 1 UNIT KOMPLX














Velikost Rozměr (mm)
D
LGB15-LU1 10,3
LGB20-LU1 10,3
LGB25-LU1 10,3
LGB30-LU1 10,3
LGB35-LU1 10,7
LGB45-LU1 13,0
LGB55-LU1 13,0
