MC1B - ... , MC2B - ... , MC4B - ...

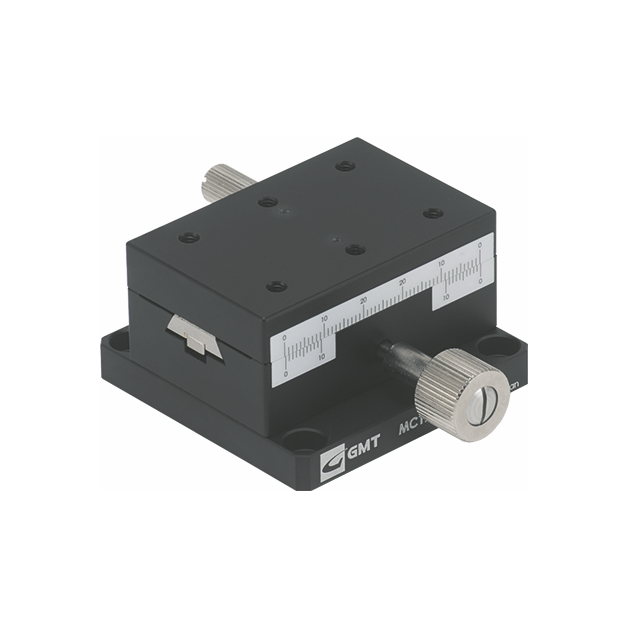

Lineární stanice s rybinovým vedením MC1B - ... , MC2B - ... , MC4B - ...
Typy ovládaných os: X, Y, X-Y, Z
Vedení: rybinové
1 velikost
Typ pohonu: ozubený hřeben a pastorek
Materiál: hliník (černý elox)
Specifikace:
| Typ | Specifikace | ||
| MC1B - ... , MC2B - ... , MC4B - ... | |||
| Typ vedení | Rybinové vedení | Rybinové vedení | Rybinové vedení |
 |
 |
 |
 |
| Velikost stolu (mm) | 24,8x42 / 40x60 / 40x90 / 40x140 | 24,8x42 / 40x60 / 40x90 / 40x140 | 24,8x42 / 40x60 / 40x90 / 40x140 |
| Typ pohonu | Hřeben a pastorek |
Hřeben a pastorek | Hřeben a pastorek |
| Zdvih (mm) |
± 12 / ± 21 / ± 35 / ± 60 |
± 12 / ± 21 / ± 35 / ± 60 | ± 12 / ± 21 / ± 35 / ± 60 |
| Únosnost (N) | 30 / 40 / 40 / 40 |
25 / 35 / 35 / 35 |
15 / 20 / 20 / 20 |
Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
