MX(Y) ... - AC(AS)

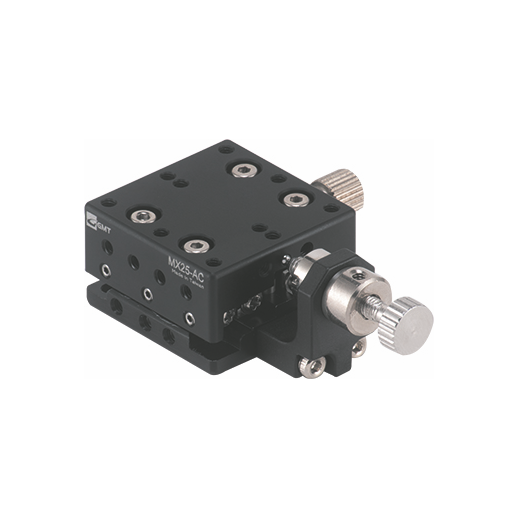

Precizní polohovací lineární stanice MX(Y) ... - AC(AS)
Typy ovládaných os: X / Y / X-Y
Lineární vedení: Zkřížené válečky
9 velikostí
Typ šroubu: polohovací
Materiál: hliník (černý elox)
Specifikace:
| Typ | Specifikace | ||
| MX(Y) ... - AC(AS) |
|||
| Typ vedení | Lineární vedení se zkříženými válečky | Lineární vedení se zkříženými válečky | Lineární vedení se zkříženými válečky |
 |
 |
 |
 |
| Velikost stolu (mm) | 25x25 / 30x30 | 40x40 / 50x50 / 60x60 / 70x70 | 80x80 / 100x100 / 120x120 |
| Ovládání | Polohovací šroub |
Polohovací šroub | Polohovací šroub |
| Zdvih (mm) | ± 3,2 | ± 6,5 |
± 12,5 |
| Únosnost (N) | 10 |
20 ~ 60 / 18 ~ 60 | 100 ~ 200 / 95 ~ 184 |
Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
