Momentové hřídele | Pro přenos radiálních a torzních zatížení
Momentové hřídele, známé také jako kuličkové drážkové hřídele nebo drážkované vodící hřídele, jsou typem lineárního vedení s valivým ložiskem, které je podobné sestavě hladké lineární vodící tyče s kuličkovým pouzdrem. Avšak s jedním podstatným rozdílem ve své činnosti. Dokáží přenést nejen radiální zatížení, ale také torzní zatížení. Princip je poměrně jednoduchý. Momentová hřídel má po své délce drážky. Matice momentové hřídele má v sobě integrovány dráhy s recirkulací valivých elementů (kuliček). Nosné kuličky jezdí v podélných drážkách hřídele, což brání otáčení matice a umožňuje tak absorbovat radiální i torzní zatížení.

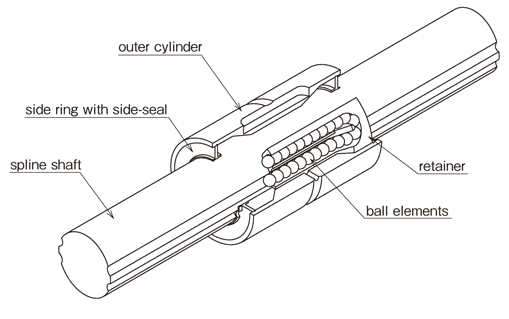

Matice momentové hřídele (analogická k ložisku nebo pouzdru tradičního vedení valivých ložisek) obsahuje obvody recirkulačních kuliček. Ale místo toho, aby drážková matice volně jezdila na hřídeli se schopností otáčet se při pohybu, nosné kuličky jezdí v drážkách hřídele, což brání matici v otáčení.
Další verzí jsou rotační momentové hřídele, které obsahují rotační prvek – jako je kuličkové ložisko s kosoúhlým stykem nebo ložisko se zkříženými válečky – na vnějším průměru matice. To přidává možnost rotačního pohybu k lineárnímu pohybu, díky drážkování hřídele.
Princip
Protože kuličky matice jezdí v drážkách, kontaktní plocha je větší než u kuličkových pouzder, což dává momentové hřídeli mnohem vyšší únosnost, než sestavy kuličkových pouzder stejné velikosti. Ale i když je vyšší nosnost výhodou, hlavním důvodem, proč mnoho konstruktérů a inženýrů používá momentové hřídele, je jejich schopnost přenést točivý moment nebo v případě rotačních momentových hřídelí zajistit lineární i rotační pohyb v jednom zařízení.
Momentové hřídele se používají v širokém spektru aplikací, včetně robotiky, dopravních zařízení a dalších strojů, kde je nutné přenést velká zatížení při hladkém přenosu točivého momentu. K dispozici je několik modelů, včetně různých konfigurací matic a hřídelí.
Klíčové vlastnosti:
- Spolehlivě hladký pohyb díky speciálně navržené drážkované matici a hřídeli
- Vysoká nosnost a dlouhá životnost jsou realizovány velkými kontaktními plochami kuliček a obrobenými drážkami, které udržují úzký poloměr mezi součástmi hřídele a matice
- Přesná schopnost přenosu vysokého točivého momentu s efektivním kontaktním úhlem mezi hřídelí a kuličkovými prvky
- Nastavitelné předpětí, které lze nakonfigurovat tak, aby poskytovalo vyšší tuhost a přesnost polohování
- Vysokorychlostní pohyb je realizován dobře vyváženým kompaktním designem
- Více o standardních momentových hřídelích naleznete zde

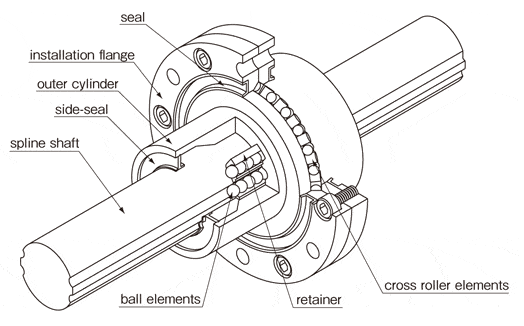

Rotační momentové hřídele můžete použít v mnoha aplikacích vyžadujících lineární a/nebo rotační pohyb, jako jsou automatické výměníky nástrojů, roboty SCARA a montážní zařízení typu pick-and-place. Jejich jedinečný design se vyznačuje drážkovanou maticí s rotační částí (ložiskem). Tato konfigurace nabízí mnoho výhod, včetně vysoké přesnosti a podstatného snížení nákladů na instalaci.
Klíčové vlastnosti:
- Zvýšená nosnost ... Rotační až lineární mechanismus kuličkových drážek NB obvykle zvládne 10krát větší zatížení než konvenční kuličková pouzdra, která udržují pouze jeden bod kontaktu v daném okamžiku.
- Delší životnost ... Využitím velké kontaktní plochy kuliček obloukových drážek se životnost prodlouží až 700krát (ve srovnání s běžnými kuličkovými pouzdry)
- Menší počet dílů ... Podobně tím, že poskytují lineární i rotační pohyby, kuličkové drážky NB efektivně vykonávají práci dvou komponent. Kromě umožnění použití menších zařízení to také minimalizuje počet potřebných dílů, což vám šetří peníze a snižuje nároky na údržbu
- Větší možnosti miniaturizace ... Kuličkové drážky NB mají jednoosou konfiguraci, která ve srovnání s dvouosým systémem většiny kuličkových pouzder umožňuje celkově menší a lehčí systémy
- Vysoká přesnost ... Křížové válečky NB s kuličkovými drážkami poskytují výjimečnou přesnost v jakékoli aplikaci, kde je přesnost nutností
- Vyšší tuhost ... Kompaktní design kuličkových drážkování NB není na úkor tuhosti díky jejich čtyřřadé struktuře kuličkového okruhu
- Více o standardních momentových hřídelích naleznete zde
Odkazy
Aplikace
- automatizační a montážní linky
- robotika
- automobilový průmysl
- jednoúčelové stroje
- všeobecné strojírenství
- atd....
Pro více informací nás neváhejte kontaktovat Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
Společnost MN - systems, s.r.o. je autorizovaným partnerem Nippon Bearing Japan pro Českou republiku a Slovensko.
