Zdvižné převodovky | výrobce NEFF

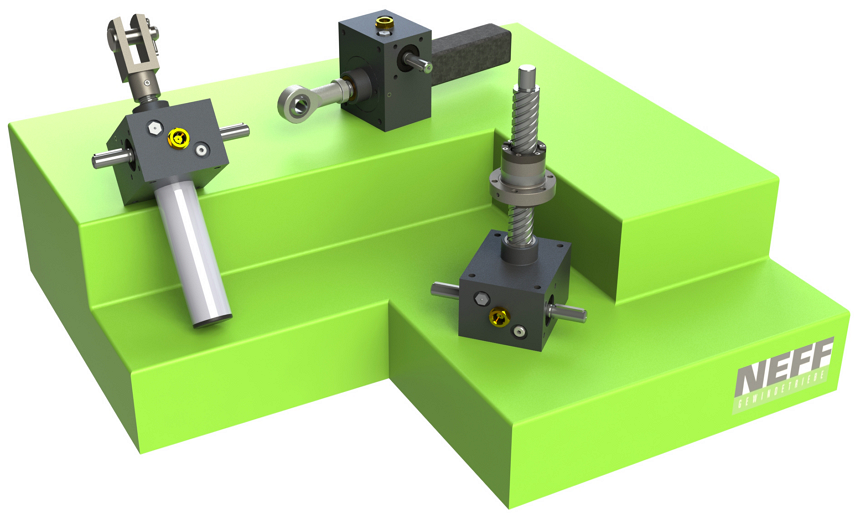

Zdvižné převodovky (šroubové zvedáky) jsou technicky vhodným řešením pro přesné polohování při zvedacích aplikacích a to při silovém zatížení až 500kN. Díky desítkám let zkušeností společnosti NEFF s kuličkovými a trapézovými šrouby, které jsou stále velmi důležitou součástí portfolia, dokážeme nabídnout vhodné řešení jak z pohledu typu šroubu, tak z pohledu stoupání šroubu.
V základním produktovém portfóliu nabízíme zdvižné převodovky těchto sérií:
M / J série
MH / JH série
C série
G série

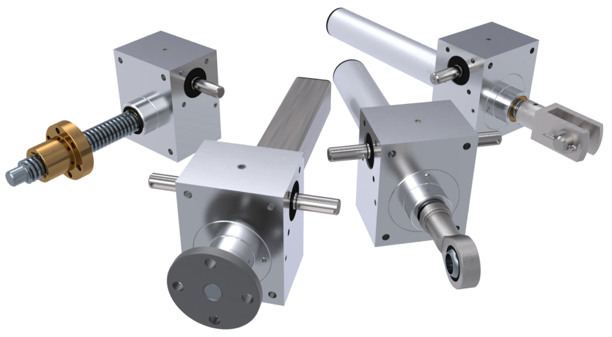

Zdvižné převodovky série M / J (kubický design převodovky - standard)
Jedná se o zdvižné převodovky se šnekovým převodem v krychlovém provedení, které jsou díky svým tvarům a vlastnostem u uživatelů velmi oblíbené po celá desetiletí.
M / J série obsahuje 11 velikostí a je k dispozici s pohybovým šroubem, který může být trapézový nebo kuličkový.
Kubický design umožňuje použití šroubových zvedáků ve všech montážních polohách.
M / J série je k dispozici jak v provedení s lineárně pohybujícím se šroubem, tak s lineárně pohybující se maticí.

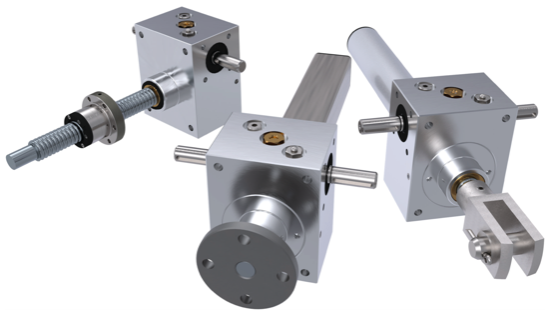

Zdvižné převodovky série MH / JH (kubický design převodovky - vysoký výkon)
MH / JH konstrukčně vycházejí ze zdvižných převodovek M / J, ale díky optimalizovanému šnekovému soukolí a samostatnému mazání tohoto převodu v převodové skříni bylo dosaženo lepších vlastností. To ve výsledku znamená maximální vstupní otáčky 3000ot./min na vstupu do převodovky, delší pracovní cykly a v neposlední řadě vyšší účinnost.
MH / JH série obsahuje 6 velikostí a je k dispozici s pohybovým šroubem, který může být trapézový nebo kuličkový.
Kubický design umožňuje použití šroubových zvedáků ve všech montážních polohách.
MH / JH série je k dispozici jak v provedení s lineárně pohybujícím se šroubem, tak s lineárně pohybující se maticí.

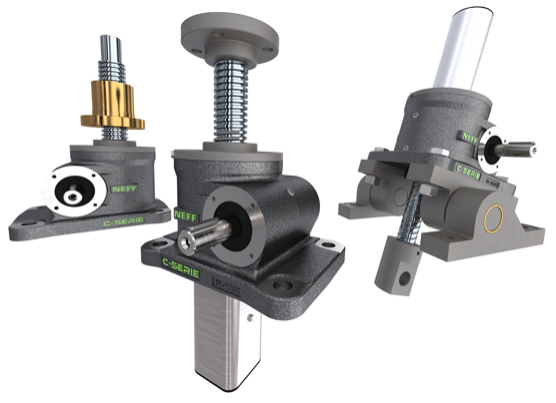

Zdvižné převodovky série C (klasické)
Dalším z produktového portfólia jsou klasické zdvižné převodovky série C. Jsou technicky robustní a flexibilní. To je zajištěno nejen integrovaným mazáním vřetena, které může probíhat i za provozu, ale také vysoce výkonným převodem, který umožňuje vyšší úroveň účinnosti a delší pracovní cykly. Díky samostatným mazacím obvodům převodovky a šroubu lze zvedací zařízení používat v jakékoli poloze. Zdvižné převodovky jsou vybaveny speciálním vysokoteplotním tekutým tukem a jsou mazány po celou dobu životnosti za normálních provozních podmínek. Na základě FEM analýzy umožňuje optimalizované pouzdro bezpečné používání i při nejvyšším zatížení. Ve standardním sortimentu lze volně zvolit různé typy šroubů. Kromě trapézových šroubů (jednochodých i vícechodých) lze použít také kuličkové šrouby s různým stoupáním. Ve verzi s pohybovým šroubem jsou matice kompaktně integrovány do skříně převodovky. To šetří instalační prostor.
C série obsahuje 6 velikostí a je k dispozici jak v provedení s lineárně pohybujícím se šroubem, tak s lineárně pohybující se maticí.

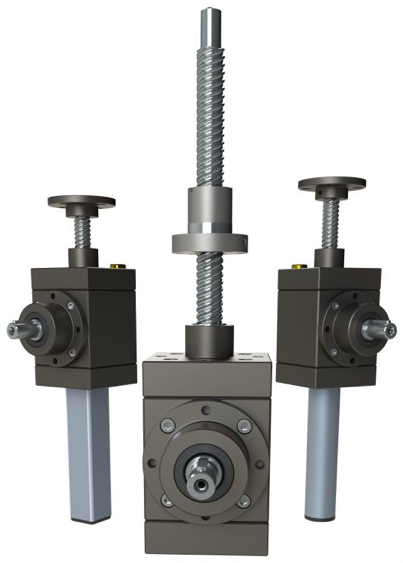

Zdvižné převodovky série G (vysokorychlostní)
Vysokorychlostní zdvižné převodovky série G najdou uplatnění zejména v aplikacích, kde je vyžadována vysoká dynamika. Mohou být použity ve středním rozsahu zatížení (12,3kN - 117kN), s vysokou rychlostí zdvihu a delší provozní dobou. Všechny vysokorychlostní šroubové zvedáky jsou vybaveny kuželovým soukolím se spirálovým ozubením, které je kalené a broušené. Proto dosahují vysokých zvedacích rychlostí a zlepšené účinnosti. Modely N, V a R jsou k dispozici ve třech velikostech s převodovkami 2:1 a 3:1. V případě, že jsou tyto zdvižné převodovky vybaveny kuličkovými šrouby, dosahují ještě lepší výkon. Všechny vysokorychlostní šroubové zvedáky jsou funkční v libovolné poloze a díky své konstrukci převodové skříně mohou být nainstalovány ze všech stran. V závislosti na použití jsou převodovky dodávány až se čtyřmi hnacími hřídeli, takže při nutnosti použití více převodovek v systému nemusí být nutně použity další externí kuželové převodovky pro orientace spojovací hřídele.
Všechny vysokorychlostní šroubové zvedáky jsou naplněny olejem již z výrobního závodu.
G série je k dispozici jak v provedení s lineárně pohybujícím se šroubem, tak s lineárně pohybující se maticí.
Příslušenství
Ke zdvižným převodovkám je k dispozici široká škála příslušenství:
Díky širokému sortimentu příslušenství lze pomocí standardních provedení vyřešit celou řadu aplikací a díky propojení jednotlivých zdvižných převodovek pomocí hřídelí lze snadno vytvořit komplexní zvedací systémy.
Odkazy
Pro více informací nás neváhejte kontaktovat Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
Společnost MN - systems, s.r.o. je autorizovaným partnerem Neff Gewindetriebe GmbH pro Českou republiku a Slovensko.
