SHW systém manuální výměny

SHW systém manuální výměny

| Rychle - Intuitivně - Jedním pohybem - Bezpečně |

SHW systém je manuální Tool-Changer s optimalizovaným uzamykacím mechanismem, který je navržen tak, aby byl přesný, rychlý, intuitivní a odolný.

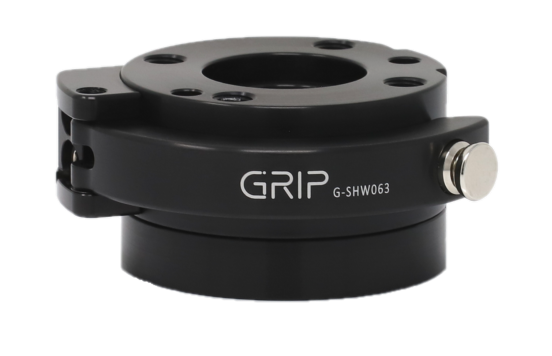

GRIP SHW schwarz4



GRIP konektor

Vytvářejte připojení rychle, snadno a intuitivně: GRIP konektor

otevírá téměř nekonečné možnosti propojení robotů a nástrojů.

Objevte výhody konektoru SHW.






Snadná manipulace

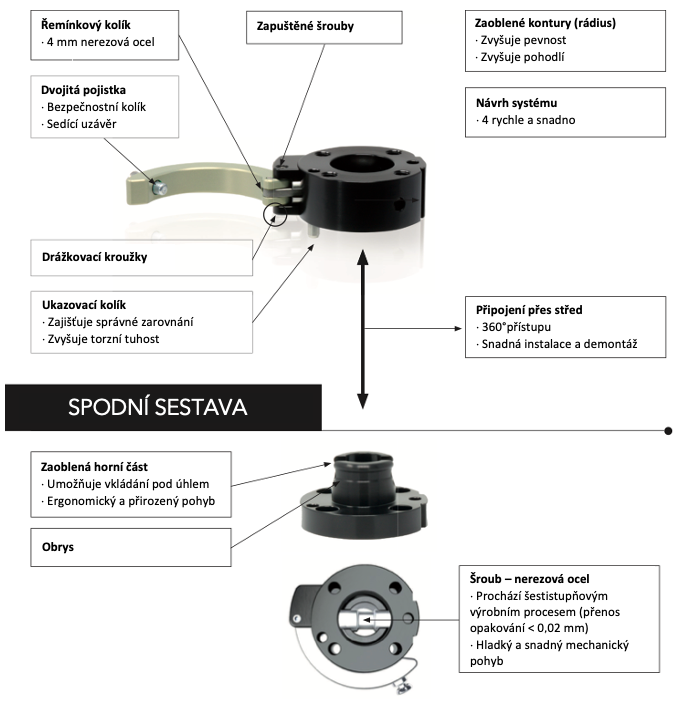

Konektor SHW je složen z válcového šroubu, který spojuje horní a spodní sestavu dohromady. Horní sestava je připevněna k rameni robota, zatímco spodní sestava je připevněna k nástroji/chapadlu.

Systém SHW umožňuje rychlou výměnu nástrojů, chapadel nebo aplikace na robotickém rameni za pomocí mechanické uvolňovací páky se zabudovanou pojistkou. Spojením obou sestav se nástroj/chapadlo připojí k rameni robota. To umožňuje velmi rychlou instalaci různých nástrojů bez nutnosti odšroubovat jakoukoli část robota. Výměna nástroje/chapadla s konektorem GRIP zabere jen několik sekund.

Ke konektoru lze také nainstalovat středící kotouč. Jak na horní sestavu (strana robota), tak na spodní sestavu (strana nástroje) pro zajištění správného vyrovnání a celkovou stabilitu nástroje.






Snmek obrazovky 2023 03 02 v14.20.20Personál

Snmek obrazovky 2023 03 02 v12.42.55K přepnutí aplikace není nutný technik.

Snmek obrazovky 2023 03 02 v12.42.55Každý zaměstnanec je schopen systém ovládat.

Snmek obrazovky 2023 03 02 v12.42.55Nevyžaduje žádné technické nebo speciální dovednosti.





Snmek obrazovky 2023 03 02 v14.21.02Nízké nároky na údržbu

Snmek obrazovky 2023 03 02 v12.42.55Snadná instalace

Snmek obrazovky 2023 03 02 v12.42.55Zjednodušuje servis aplikací

Snmek obrazovky 2023 03 02 v12.42.55Zvyšuje bezpečnost / snižuje riziko

Snmek obrazovky 2023 03 02 v12.42.55Přesný krouticí moment / nemožnost stržení šroubů / závitů



Snmek obrazovky 2023 03 02 v14.20.42Cenově výhodné

Snmek obrazovky 2023 03 02 v12.42.55Velmi rychlá výměna aplikací / krátká doba nastavení

Snmek obrazovky 2023 03 02 v12.42.55Výrazně zkrácené prostoje

Snmek obrazovky 2023 03 02 v12.42.55Flexibilní - optimalizace robota / optimalizace stroje

Snmek obrazovky 2023 03 02 v12.42.55Vynikající poměr nákladů a výkonů




Snmek obrazovky 2023 03 02 v14.21.27Snadné

Snmek obrazovky 2023 03 02 v12.42.55Snadné centrování / vyrovnávání

Snmek obrazovky 2023 03 02 v12.42.55Vždy přesné polohování hlavy

Snmek obrazovky 2023 03 02 v12.42.55Není třeba žádné nářadí ani nástroje





Snmek obrazovky 2023 03 02 v14.18.46Rychlé

Snmek obrazovky 2023 03 02 v12.42.55Změna aplikace během několika sekund

Snmek obrazovky 2023 03 02 v12.42.55Zkrácení doby seřizování

Snmek obrazovky 2023 03 02 v12.42.55Možnost použití robota pro jiné úkoly, práce nebo v jiných oblastech





Snmek obrazovky 2023 03 02 v14.19.35Spolehlivé

Snmek obrazovky 2023 03 02 v12.42.553 výměny denně po dobu 5 let (5000 výměn nástrojů)

Snmek obrazovky 2023 03 02 v12.42.55Dlouhodobá životnost







Snmek obrazovky 2023 03 02 v14.19.16Kvalitní

Snmek obrazovky 2023 03 02 v12.42.55Hliník, eloxovaný EN AW-7075 (AlZnMgCu1,5)

Snmek obrazovky 2023 03 02 v12.42.55Přesnost - přesnost opakování < 0,02 mm

Snmek obrazovky 2023 03 02 v12.42.55Tuto přesnost garantujeme po dobu 5000 výměn nástrojů







Snmek obrazovky 2023 03 02 v14.19.55Flexibilní

Snmek obrazovky 2023 03 02 v12.42.55Kompatibilní se všemi standardními aplikacemi na trhu

Snmek obrazovky 2023 03 02 v12.42.55Spolupráce








shw




Funkce

Rychlá a snadná demontáž a instalace robotického nástroje/uchopovače umožňuje větší a rychlejší flexibilitu.
Výměnu nástroje/chapadla lze provést během několika vteřin bez nutnosti speciálních dovedností.


Princip ovládání

K ovládání SHW konektoru stačí zatáhnout za pojistný kolík a poté za páku. Systém je nyní otevřený a spodní sestavu s nástrojem too/gripper lze vyjmout nebo vložit. Chcete-li systém zavřít, zatlačte na páčku, dokud pojistný kolík nezacvakne.


Odkazy

 Flyer


Pro více informací nás neváhejte kontaktovat Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.

Společnost MN - systems, s.r.o. je autorizovaným partnerem GRIP GmbH Handhabungstechnik pro Českou republiku a Slovensko.
