DBSQ-20/60

Worner logo

Úhlový stoper DBSQ-20/60


Zdvih: 21,5 mm
Minimální váha palety: 1 kg
Maximální váha palety: 60 kg

eckdaemper


POPIS FUNKCE

Úhlové stopery zastaví paletu v definované poloze. Úhlové stopery se používají ke změně směru, typicky pro produkty citlivé na nárazy nebo křehké části. Průběžně nastavitelný (pneumatický) tlumicí mechanismus jemně zastaví paletu, která přijíždí proti stoperu a následně ji vede v požadovaném směru pohybu. Obvykle se mění směr dopravy palety. Úhlové stopery nejsou vybaveny mechanismem spouštění dopadové desky.


Výhody

  • flexibilní využití velkého množství volně konfigurovatelných variant
  • mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
  • dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
  • přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
  • určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly

Provedení

  • provedení pro vysoké / nízké teploty (H / K)
  • dopadová deska přímá (ocelová/plastová) nebo úhlová
  • dle požadavku zákazníka
  • různé příslušenství

Pro aplikace

   Dopravní rychlost               Váha paletky + produktu
m/min kg
06 1 - 60
09 1 - 40
12 1 - 35
18 1 - 30
24 1 - 24
30 1 - 18
36 1 - 10

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.

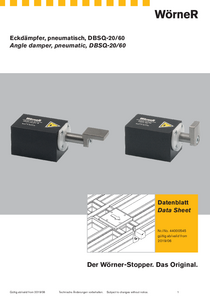

Katalogový list

DBSQ 20 60


 Modely

csm icon step e2a0e963d5 DBSQ-20/60
