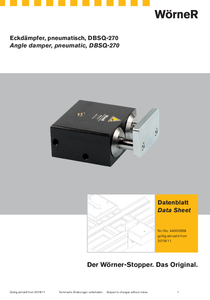

DBSQ-270

Úhlový stoper DBSQ-270

Zdvih: 240 mm
Minimální váha palety: 10 kg
Maximální váha palety: 270 kg

POPIS FUNKCE

Úhlové stopery zastaví paletu v definované poloze. Úhlové stopery se používají ke změně směru, typicky pro produkty citlivé na nárazy nebo křehké části. Průběžně nastavitelný (pneumatický) tlumicí mechanismus jemně zastaví paletu, která přijíždí proti stoperu a následně ji vede v požadovaném směru pohybu. Obvykle se mění směr dopravy palety. Úhlové stopery nejsou vybaveny mechanismem spouštění dopadové desky.

Výhody

flexibilní využití velkého množství volně konfigurovatelných variant
mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly

Provedení

provedení pro vysoké / nízké teploty (H / K)
dle požadavku zákazníka
různé příslušenství

Pro aplikace

Dopravní rychlost	Váha paletky + produktu
m/min	kg
06	10 - 270
09	10 - 220
12	10 - 200
18	10 - 180
24	10 - 110
30	10 - 70
36	10 - 50

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
