DBSR-30

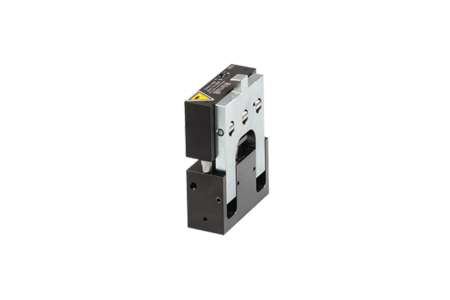

Paletový stoper DBSR-30
Zdvih: 8 mm
Tlumící zdvih: 5,8 mm
Minimální váha palety: 5 kg
Maximální váha palety: 30 kg
Pro maximální hnací sílu palety na dopadovou desku stoperu: 21 N
Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.
POPIS FUNKCE
Paletový stoper s tlumením zastaví jednu nebo více palet do definované polohy. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí nebo produkty, které jsou citlivé na otřesy atp. Pohyb zarážky směrem dolů, pro uvolnění pohybu paletky, je ovládán pneumaticky a může být jednočinný (směrem dolů pneumaticky, zpět nahoru integrovanou pružinou) nebo dvojčinný (směrem dolů pneumaticky a zpět také). Pro identifikaci horní a dolní polohy lze vybavit stoper snímači polohy.
Výhody
- úzká konstrukce pro přímou integraci do válečkových dopraníků (bez zvětšení rozteče válečků)
- mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
- dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
- přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
- určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly
Provedení
- zdvih pro spuštění: 8 mm
- jednočinný / dvojčinný (EW / DW)
- dle požadavku zákazníka
- různé příslušenství
Pro aplikace
Pro maximální hnací sílu palety na dopadovou desku stoperu: 21 N
| Dopravní rychlost | Váha paletky + produktu |
| m/min | kg |
| 06 | 5 - 30 |
| 09 | 5 - 25 |
| 12 | 5 - 12 |
| 18 | 5 - 8 |
Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
