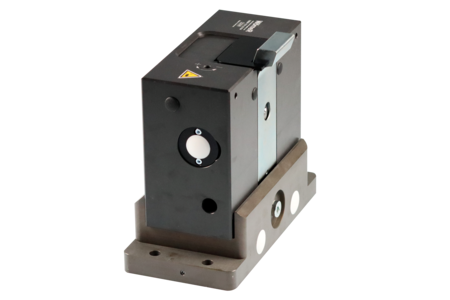

DBSR-700

POPIS FUNKCE

Paletový stoper s tlumením zastaví jednu nebo více palet do definované polohy. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí nebo produkty, které jsou citlivé na otřesy atp. Pohyb zarážky směrem dolů, pro uvolnění pohybu paletky, je ovládán pneumaticky a může být jednočinný (směrem dolů pneumaticky, zpět nahoru integrovanou pružinou) nebo dvojčinný (směrem dolů pneumaticky a zpět také). Pro identifikaci horní a dolní polohy lze vybavit stoper snímači polohy.

Výhody

• úzká konstrukce pro přímou integraci do válečkových dopraníků (bez zvětšení rozteče válečků)
• mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
• dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
• přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
• určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly

Provedení

• zdvih pro spuštění: 15 mm
• jednočinný (EW)
• dle požadavku zákazníka
• různé příslušenství

Pro aplikace

Pro maximální hnací sílu palety na dopadovou desku stoperu: 400 N

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
