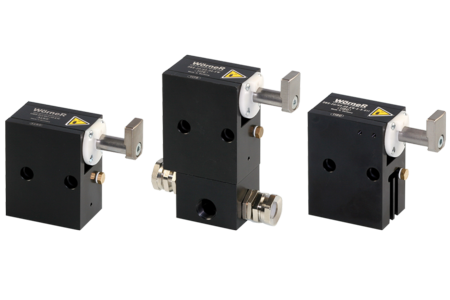

DBS-20/60

POPIS FUNKCE

Paletový stoper s tlumením zastaví jednu nebo více palet do definované polohy. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí, mají vysoko těžiště, jsou citlivé na otřesy atp. Další výhodou je, že produkty budou zastaveny v přesné poloze a tudíž lze vynechat další indexování výrobku. Pohyb zarážky směrem dolů, pro uvolnění pohybu paletky, je ovládán pneumaticky a může být jednočinný (směrem dolů pneumaticky, zpět nahoru integrovanou pružinou) nebo dvojčinný (směrem dolů pneumaticky a zpět také). Pro identifikaci horní a dolní polohy lze vybavit stoper snímači polohy.

Výhody

• flexibilní využití velkého množství volně konfigurovatelných variant
• mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
• dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
• přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
• určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly

Provedení

• zdvih pro spuštění: 8 / 13 mm
• jednočinný / dvojčinný (EW / DW)
• provedení pro vysoké / nízké teploty (H / K)
• může být připraven pro montáž senzoru ke snímání polohy (E)
• různé typy dopadové desky (KI / KU / KA / V)
• dle požadavku zákazníka
• různé příslušenství

Pro aplikace

Pro maximální hnací sílu palety na dopadovou desku stoperu: 41 N

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
