PND-67

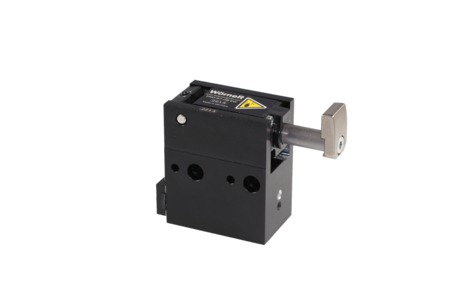

Paletový stoper PND-67
Maximální váha palety: 65 kg
Pro minimální hnací sílu palety na dopadovou desku stoperu: 2,5 N
Pro maximální hnací sílu palety na dopadovou desku stoperu: 100 N
Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.
POPIS FUNKCE
Paletový stoper s tlumením zastaví jednu nebo více palet do definované polohy. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí, mají vysoko těžiště, jsou citlivé na otřesy atp. Další výhodou je, že produkty budou zastaveny v přesné poloze a tudíž lze vynechat další indexování výrobku. Pohyb zarážky směrem dolů, pro uvolnění pohybu paletky, je ovládán pneumaticky a může být jednočinný (směrem dolů pneumaticky, zpět nahoru integrovanou pružinou) nebo dvojčinný (směrem dolů pneumaticky a zpět také). Pro identifikaci horní a dolní polohy lze vybavit stoper snímači polohy.
Výhody
- mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
- dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
- přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
- určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly
- inovativní konstrukce zaměřená na základní funkce zarážky s tlumením s excelentním poměrem cena / výkon
Pro aplikace
Pro maximální hnací sílu palety na dopadovou desku stoperu: 100 N
| Dopravní rychlost | Váha paletky + produktu |
| m/min | kg |
| 06 | 65 |
| 09 | 44 |
| 12 | 38 |
| 18 | 33 |
| 24 | 26 |
| 30 | 19 |
| 36 | 11 |
Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
