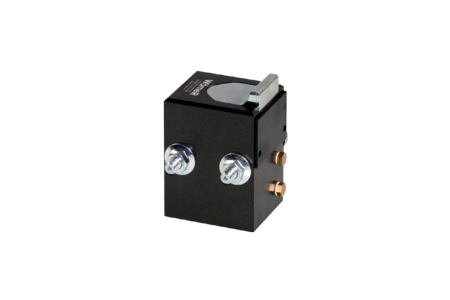

Paletový stoper D0-810

Zdvih: 10 / 20 mm
Maximální váha palety: 810 kg
Pro maximální tlačnou sílu palety na dopadovou desku: 549 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

POPIS FUNKCE

Paletový stoper / oddělovací zarážka bez tlumení zastaví a umístí jednu nebo více palet v definované poloze. Po provedení operace uvolní paletu pro následný transport. Uvolnění se realizuje pohybem dopadové desky směrem dolů. Tento pohyb je ovládán pneumaticky. Pro identifikaci horní a dolní polohy dopadové desky lze stoper vybavit senzory pro snímání polohy.

Výhody

flexibilní využití velkého množství volně konfigurovatelných variant
lze použít pro různé transferové systémy
kompaktní a robustní provedení
jednoduchá instalace
krátké doby cyklu
ekonomický = příznivá cena

Provedení

zdvih 10mm, 20mm
jednočinný / dvojčinný (EW / DW)
možnost snímání polohy dopadové desky (I / E)
dle požadavku zákazníka
různé příslušenství

Pro aplikace

Pro maximální tlačnou sílu palety na dopadovou desku: 549N

Dopravní rychlost	Váha paletky + produktu
m/min	kg
06	810
09	810
12	810
18	810
24	450
30	250
36	250

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
