Základní popis:

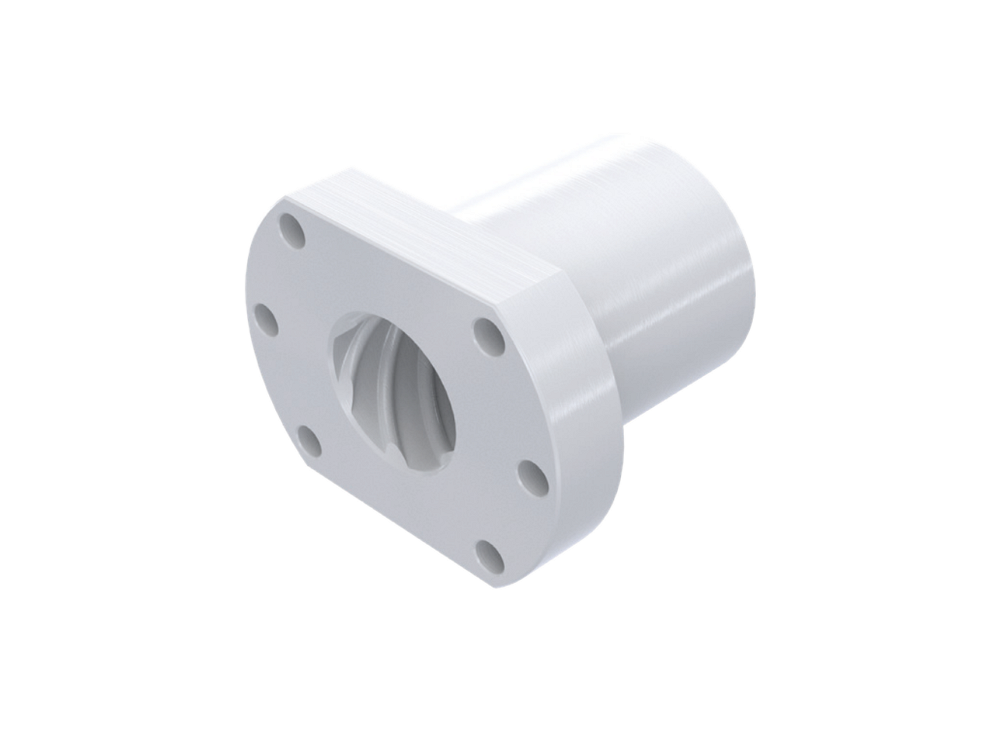

Matice typ GGF-D je kompaktní jednoduchá matice dle DIN 69051 s tvarem příruby B (plošky na obou stranách příruby). Kuličkové šrouby s maticí GGF-D jsou dostupné od průměru 12mm - 40mm s různým stoupáním v závislosti na průměru. Materiál matice je ZEDEX 100 (ZX-100K)

ggf d

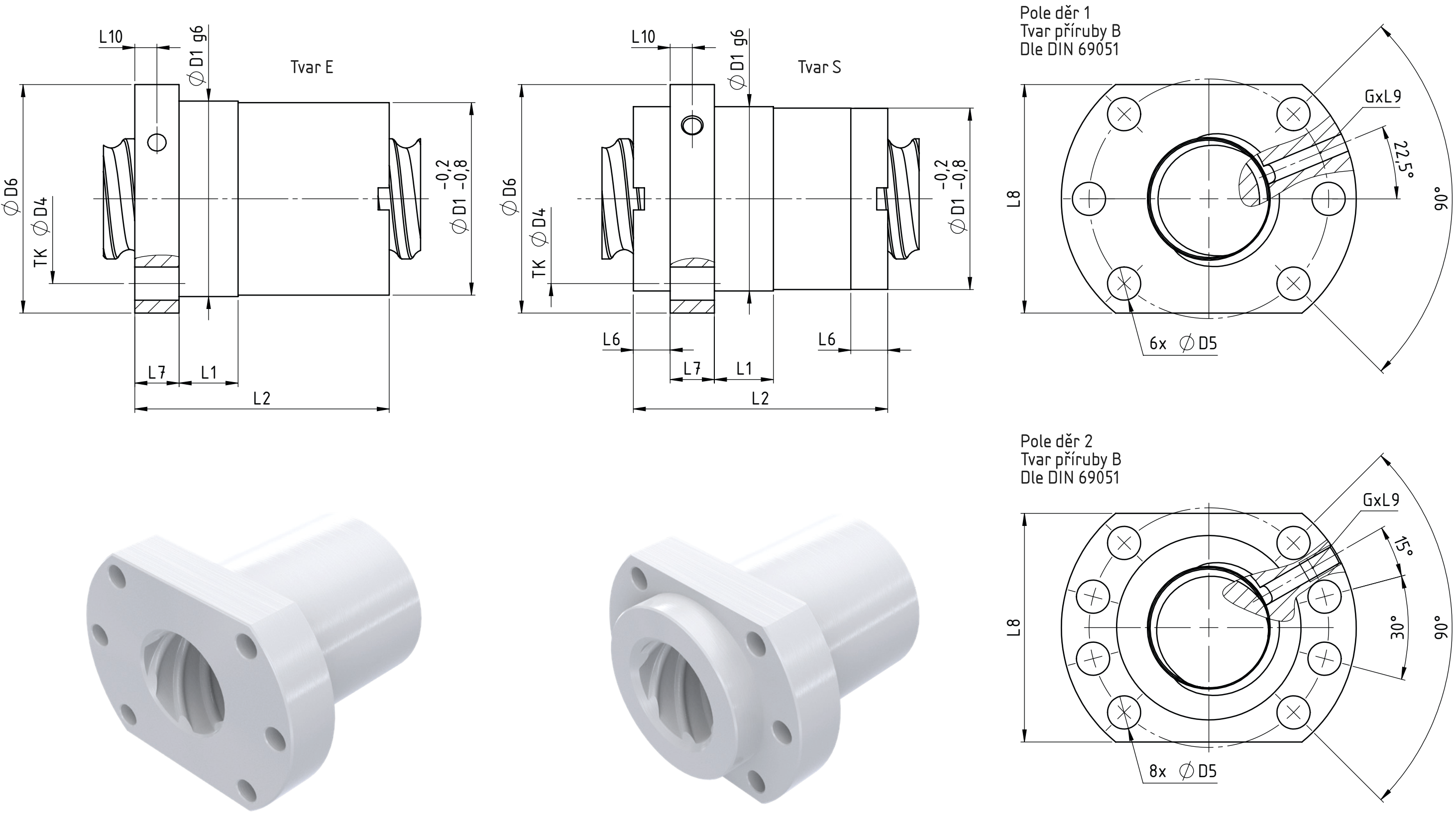

Rozměry a únosnost:

Typ / Provedení Tvar
 Pole děr Rozměry (mm)
D1 D4 D5 D6 L1 L2 L6 L7 L8 L9 L10
GGF-D 1605 RH E 1 28 38 5,5 48 10 42 - 10 40 10 5
GGF-D 1610 RH E 1 28 38 5,5 48 10 55 - 10 40 10 5
GGF-D 1616 RH E 1 28 38 5,5 48 10 45 - 10 40 10 5
GGF-D 1640 RH S 1 32 42 5,5 52 10 45 10 10 40 8 5
GGF-D 2005 RH E 1 36 47 6,6 58 10 42 - 10 44 10 5
GGF-D 2505 RH E 1 40 51 6,6 62 10 42 - 10 48 10 5
GGF-D 2510 RH E 1 40 51 6,6 62 16 55 - 10 48 10 5
GGF-D 2520 RH S 1 40 51 6,6 62 4 35 10,5 10 48 8 5
GGF-D 2525 RH S 1 40 51 6,6 62 9 35 8 10 48 8 5
GGF-D 2550 RH S 1 40 51 6,6 62 10 58 10,0 10 48 8 5
GGF-D 3205 RH E 1 50 65 9 80 10 55 - 12 62 10 6
GGF-D 3210 RH2) E 1 533) 65 9 80 16 69 - 12 62 10 6
GGF-D 3220 RH E 1 533) 65 9 80 16 80 - 12 62 10 6
GGF-D 3260 RH S 1 533) 65 9 80 16 68 10 12 62 10 6
GGF-D 4005 RH E 2 63 78 9 93 10 57 - 14 740 10 7
GGF-D 4010 RH E 2 63 78 9 93 16 71 - 14 70 10 7
GGF-D 4020 RH E 2 63 78 9 93 16 80 - 14 70 10 7
GGF-D 4040 RH S 2 63 78 9 93 16 85 7,5 14 -1) 10 7



Poznámka:

1) kruhová příruba

2) dostupné také s průměrem 50 dle DIN69051

3) není dle DIN 69051
