Základní popis:

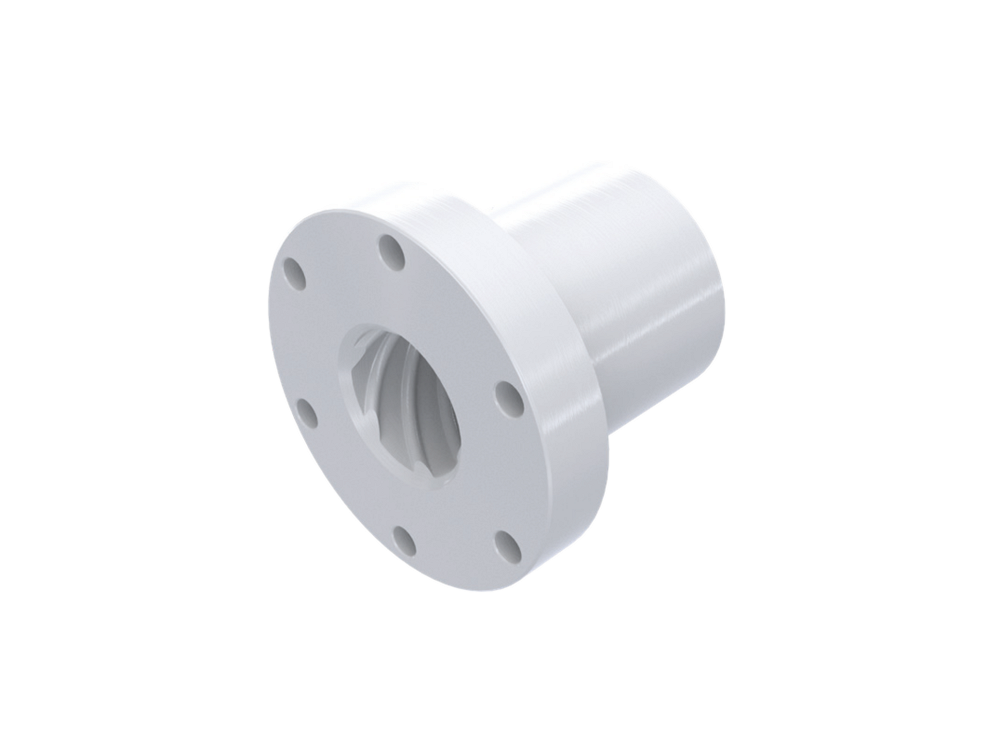

Matice typ GGF-N je obvzláště kompaktní jednoduchá matice s přírubou a je vhodná zejména pro těsné instalační prostory. Jsou vyrobeny dle NEFF normy, což znamená, že jsou rozměrově zaměnitelné s maticí trapézového šroubu typu EFM. To tedy znamená, že trapézové pohony lze jednoduše zaměnit za pohony kuličkovým šroubem bez větších konstrukčních změn. Kuličkové šrouby s maticí GGF-N jsou dostupné od průměru 12mm - 40mm s různým stoupáním v závislosti na průměru. Materiál matice je ZEDEX 100 (ZX-100K)

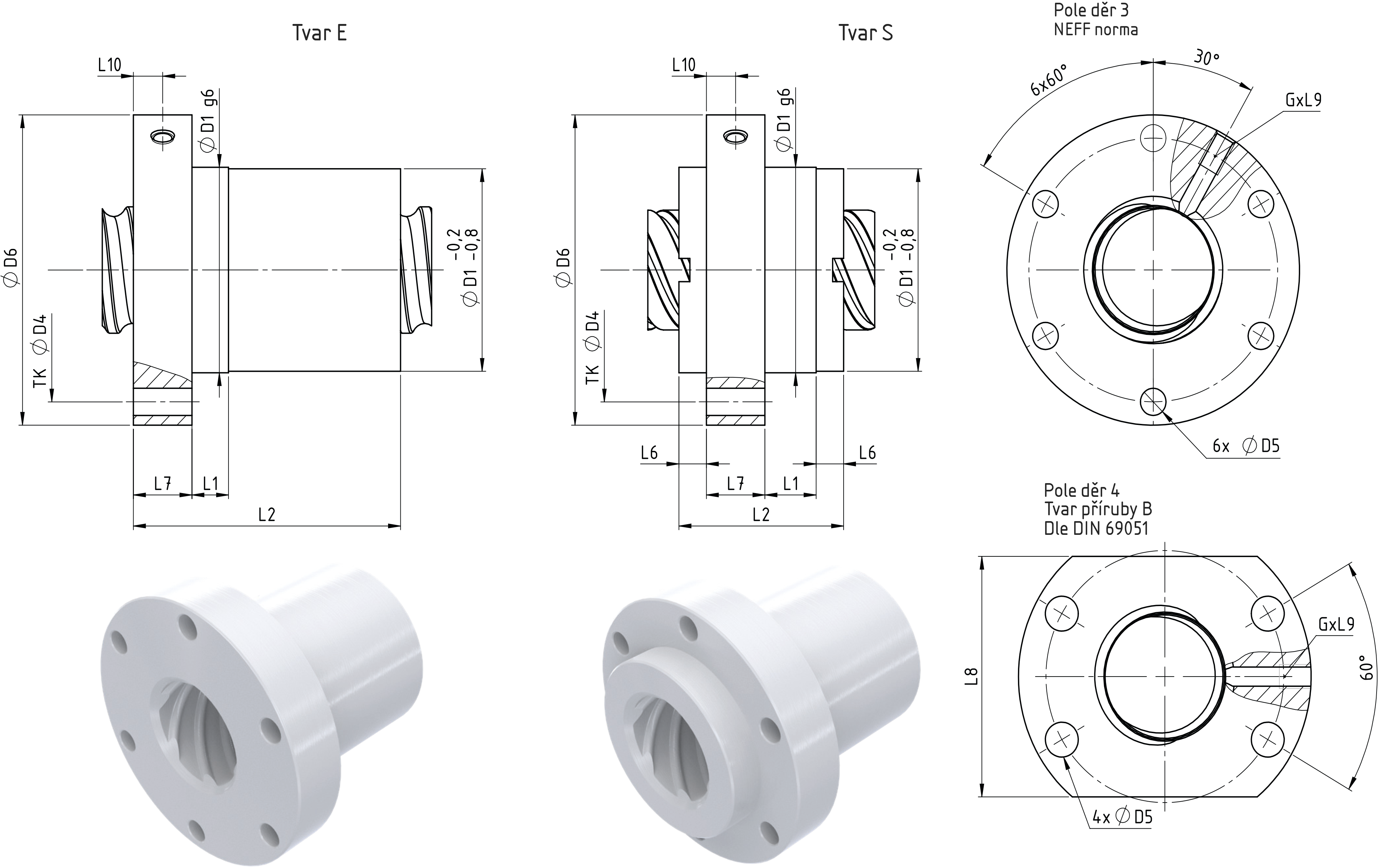

Rozměry a únosnost:
| Typ / Provedení | Tvar |
Pole děr | Rozměry (mm) | |||||||||
| D1 | D4 | D5 | D6 | L1 | L2 | L6 | L7 | L9 | L10 | |||
| GGF-N 1204 RH | S | 4 | 22 | 32 | 4,5 | 42 | 11 | 38 | 5 | 8 | 26 | 4 |
| GGF-N 1205 RH | S | 4 | 22 | 32 | 4,5 | 42 | 13 | 35 | 5 | 10 | 26 | 5 |
| GGF-N 1210 RH | S | 4 | 22 | 32 | 4,5 | 42 | 13 | 30 | 5 | 10 | 26 | 5 |
| GGF-N 1605 RH | E | 3 | 28 | 38 | 5,5 | 48 | 8 | 44 | - | 12 | 8 | 6 |
| GGF-N 1616 RH | E | 3 | 28 | 38 | 5,5 | 48 | 8 | 45 | - | 12 | 8 | 6 |
| GGF-N 2005 RH | E | 3 | 32 | 45 | 7 | 55 | 8 | 44 | - | 12 | 8 | 6 |
| GGF-N 2020 RH | S | 3 | 35 | 50 | 7 | 62 | 4 | 30 | 8 | 10 | 8 | 5 |
| GGF-N 2050 RH | S | 3 | 35 | 50 | 7 | 62 | 10 | 56 | 8 | 10 | 8 | 5 |
| GGF-N 2505 RH | E | 3 | 38 | 50 | 7 | 62 | 8 | 46 | - | 14 | 8 | 7 |
| GGF-N 3205 RH | E | 3 | 45 | 58 | 7 | 70 | 10 | 59 | - | 16 | 8 | 8 |
| GGF-N 3210 RH | E | 3 | 533) | 68 | 7 | 80 | 10 | 73 | - | 16 | 8 | 8 |
| GGF-N 3220 RH | E | 3 | 533) | 68 | 7 | 80 | 15 | 60 | 10 | 12 | 10 | 6 |
| GGF-N 3240 RH | S | 3 | 533) | 68 | 7 | 80 | 14 | 45 | 7,5 | 16 | 10 | 8 |
| GGF-N 3260 RH | S | 3 | 533) | 68 | 7 | 80 | 16 | 68 | 10 | 16 | 8 | 8 |
| GGF-N 4005 RH | E | 3 | 533) | 68 | 7 | 80 | 10 | 59 | - | 16 | 8 | 8 |
| GGF-N 4010 RH | E | 3 | 533) | 78 | 9 | 95 | 10 | 73 | - | 16 | 8 | 8 |
Poznámka:
3) není dle DIN 69051
RH = pravý závit
