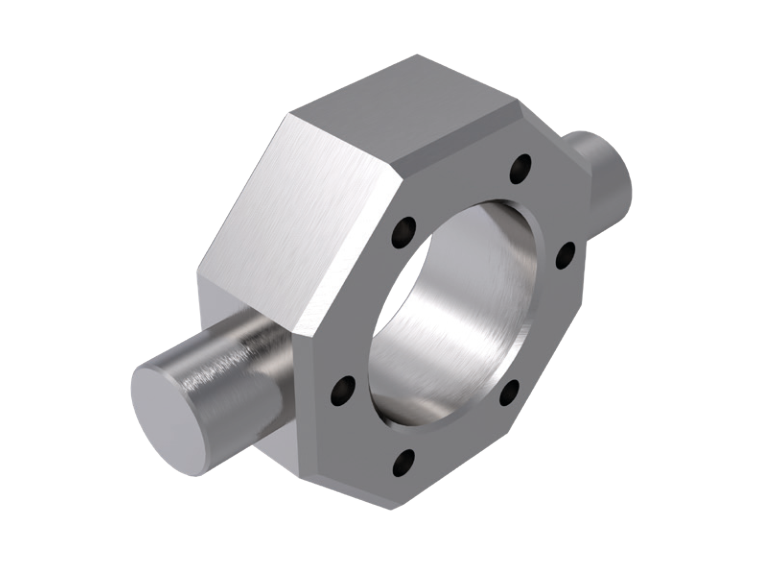

Adaptér KAR - pro kuličkové matice
Adaptér KAR - pro matice kuličkového šroubu
Průměry kuličkového šroubu: 16 - 63mm
Materiál: ocel
Základní popis:

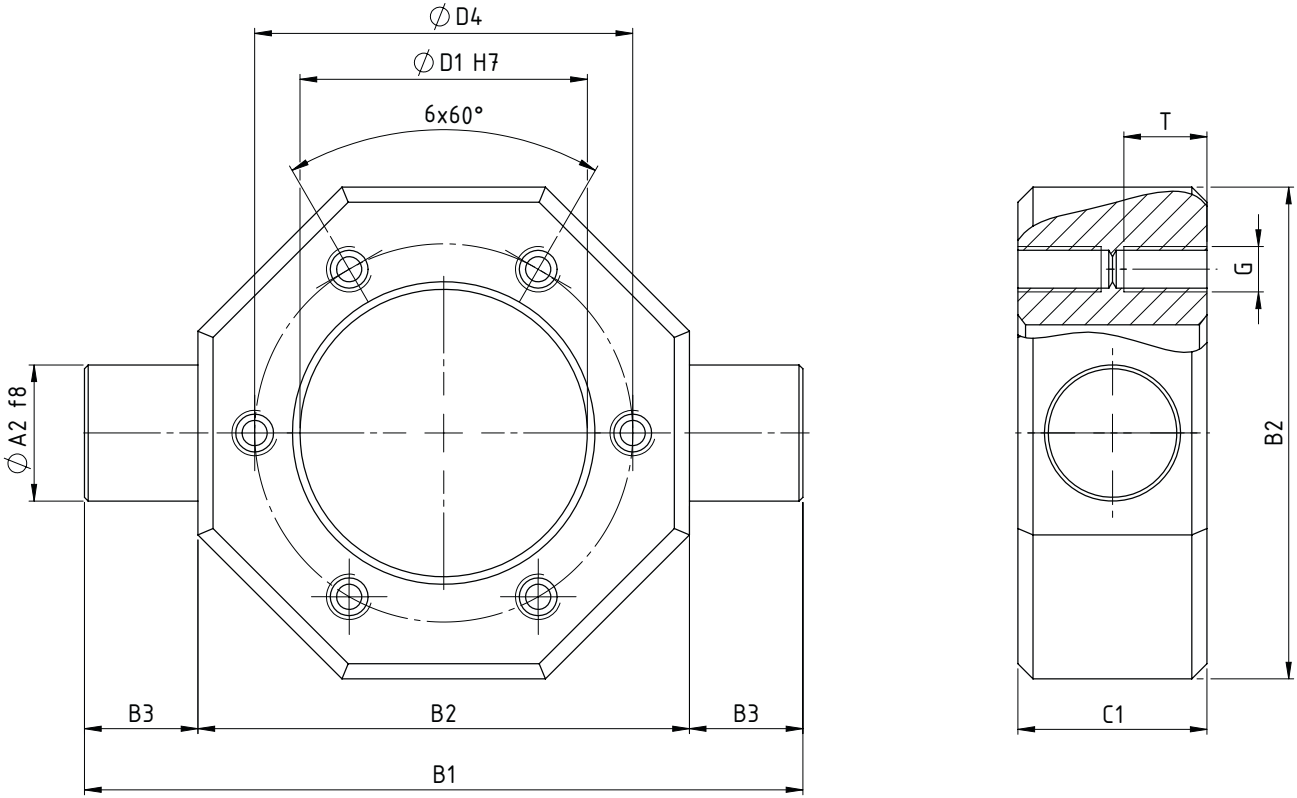

Kardanový adaptér pro kardanové zavěšení trapézových matic EFM, přírubové kulové matice KGF-N/KGF-D podle DIN 69051. Níže je uveden příklad vzoru otvoru 3. Další vzory otvorů viz katalogové obrázky kulových matic.
Rozměry a únosnost:
| Typ / Provedení | Pole děr | Rozměry (mm) |
||||||||
| A2 | B1 |
B2 | B3 | C1 | D1 | D4 | G |
T |
||
| KAR KGF-N 1605 | 3 | 12 | 70 | 50 | 10 | 20 | 28 | 38 | M5 | 10 |
| KAR KGF-D 1605 / 1610 | 1 | 12 | 70 | 50 | 10 | 20 | 28 | 38 | M5 | 10 |
| KAR KGF-N 2005 | 3 | 16 | 85 | 58 | 13,5 | 25 | 32 | 45 | M6 | 12 |
| KAR KGF-D 2005 | 1 | 16 | 85 | 58 | 13,5 | 25 | 36 | 47 | M6 | 12 |
| KAR KGF-N 2020 / 2050 | 3 | 18 | 95 | 65 | 15 | 25 | 35 | 50 | M6 | 12 |
| KAR KGF-N 2505 | 3 | 18 | 95 | 65 | 15 | 25 | 38 | 50 | M6 | 12 |
| KAR KGF-D 2505 / 2510 / 2520 / 2525 / 2550 | 1 | 18 | 95 | 65 | 15 | 25 | 40 | 51 | M6 | 12 |
| KAR KGF-N 3205 | 3 | 20 | 110 | 75 | 17,5 | 30 | 45 | 58 | M6 | 12 |
| KAR KGF-D 3205 | 1 | 25 | 125 | 85 | 20 | 30 | 50 | 65 | M8 | 12 |
| KAR KGF-N 3210 / 3240 / 4005 | 3 | 25 | 125 | 85 | 20 | 30 | 53 | 68 | M6 | 12 |
| KAR KGF-D 3210 / 3220 | 1 | 25 | 125 | 85 | 20 | 30 | 53 | 65 | M8 | 12 |
| KAR KGF-N 4010 | 3 | 30 | 140 | 100 | 20 | 40 | 63 | 78 | M8 | 14 |
| KAR KGF-D 4005 / 4010 / 4020 / 4040 | 2 | 30 | 140 | 100 | 20 | 40 | 63 | 78 | M8 | 14 |
| KAR KGF-N 5010 | 3 | 40 | 165 | 115 | 25 | 50 | 72 | 90 | M10 | 16 |
| KAR KGF-D 5010 | 2 | 40 | 165 | 115 | 25 | 50 | 72 | 93 | M10 | 16 |
| KAR KGF-D 5020 | 2 | 40 | 180 | 130 | 25 | 50 | 85 | 103 | M10 | 16 |
| KAR KGF-N 6310 | 3 | 40 | 180 | 130 | 25 | 50 | 85 | 105 | M10 | 16 |
Poznámka: 1) viz obrázek v katalogu vrtací matice
