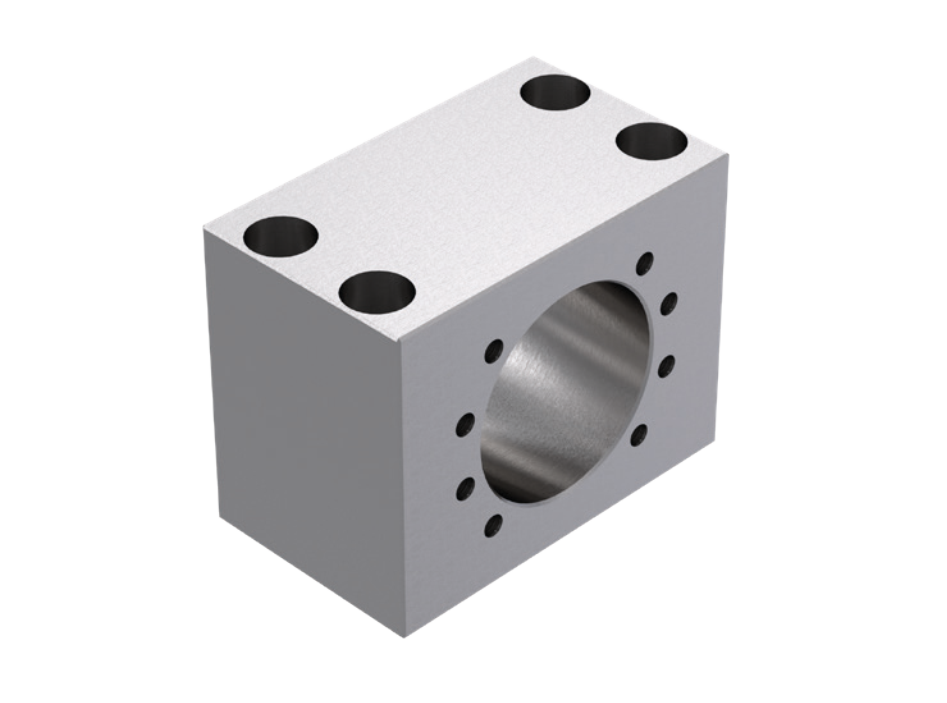

Adaptér MAFN - pro kuličkové matice
Adaptér MAFN - pro matice kuličkového šroubu
Průměry kuličkového šroubu: 20 - 85mm
Materiál: ocel
Základní popis:
Adaptérový držák pro radiální upevnění trapézových matic TGM-EFM, přírubových kulových matic KGF-D podle DIN 69051 nebo přírubových kulových matic KGF-N. podle normy NEFF. Adaptérový držák MAFN by měl být pozitivně připevněn k šroubovému systému přes vnější hrany, aby se vytvořit tvarově přiléhající spojení, aby nedošlo k posunu montážní polohy během provozu.
Materiál: Materiál: AlCuPbMg (eloxovaný) - jiné materiály na vyžádání.
Rozměry a únosnost:
| Typ / Provedení |

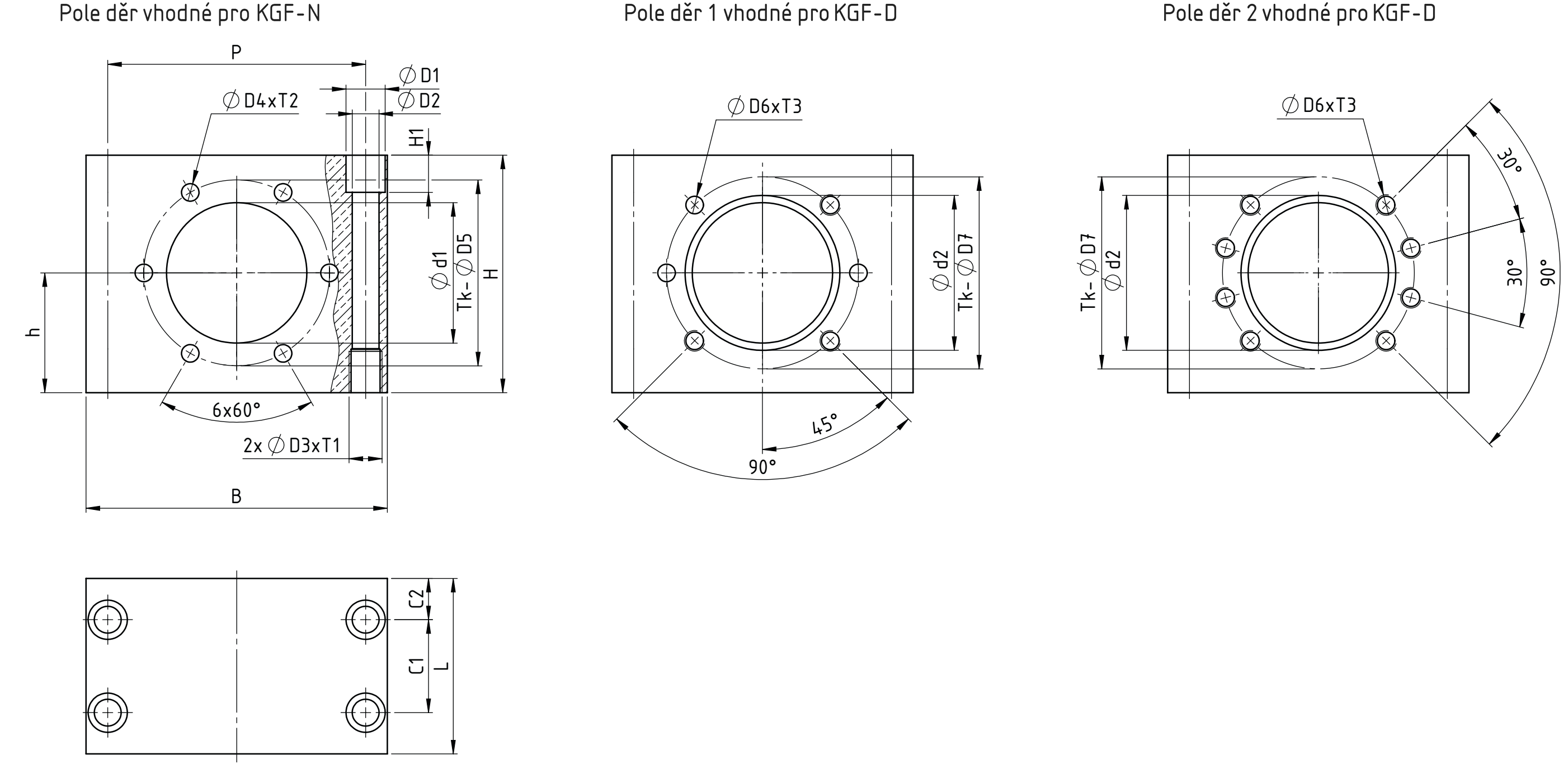

Standardní vzor vrtání - KGF-N Rozměry (mm) |
Standardní vzor vrtání - KGF-D Rozměry (mm) |
||||||||||||||||||
| d1 | L | B |
H |
h |
H1 | P |
C1 | C2 |
D1 | D2 | D3xT1 |
D4xT2 | Tk-D5 | KGF-N |
Vzor vrtání | d2 | D6xT3 | Tk-D7 | KGF-D |
|
| MAFN-01 | 22 | 35 | 55 | 38 | 21 | 7 | 40 | 20 | 7,5 | 10 | 7,4 | M8x12 | M4x12 | 32 | 1204 / 12051) | - | - | - | - | - |
| MAFN-02 | 28 | 40 | 70 | 55 | 28 | 11 | 52 | 20 | 10 | 15 | 9,3 | M10x15 | M5x15 | 38 | 1605 | 1 | 28 | M5x15 | 38 | 1605 / 1610 |
| MAFN-03 | 32 | 40 | 75 | 62 | 32 | 11 | 56 | 20 | 10 | 15 | 9,3 | M10x15 | M6x16 | 45 | 2005 | - | - | - | - | - |
| MAFN-04 | 38 | 40 | 85 | 65 | 34 | 11 | 63 | 20 | 10 | 15 | 9,3 | M10x15 | M6x16 | 50 | 2505 | - | - | - | - | - |
| MAFN-04 | - | 40 | 85 | 65 | 34 | 11 | 63 | 20 | 10 | 15 | 9,3 | M10x15 | - | - | - | 1 | 40 | M6x16 | 51 | 25xP |
| MAFN-05 | 45 | 50 | 95 | 74,5 | 38 | 13,5 | 72 | 26 | 12 | 18 | 11 | M12x15 | M6x16 | 58 | 3205 | - | - | - | - | - |
| MAFN-06 | 53 | 60 | 105 | 82 | 42 | 18 | 82 | 30 | 15 | 19 | 13 | M16x20 | M6x12 | 68 | 3210 / 40 & 4005 | 2 | 63 | M8x12 | 78 | 40xP |
| MAFN-07 | 53 | 72 | 120 | 94 | 47 | 18 | 99 | 35 | 18,5 | 19 | 13 | M16x20 | M6x12 | 68 | - | 2 | 63 | M8x16 | 78 | 40xP |
| MAFN-08 | 72 | 85 | 146 | 115 | 58 | 18 | 125 | 45 | 20 | 19 | 13 | M16x20 | M10x24 | 90 | 5010 | 2 | 75 | M10x24 | 93 | 5010 |
| MAFN-08 | 85 | 85 | 146 | 115 | 58 | 18 | 125 | 45 | 20 | 19 | 13 | M16x20 | M10x24 | 105 | 6310 | 2 | 90 | M10x24 | 108 | 6310 |
Poznámka: 1) viz obrázek v katalogu vrtací matice
