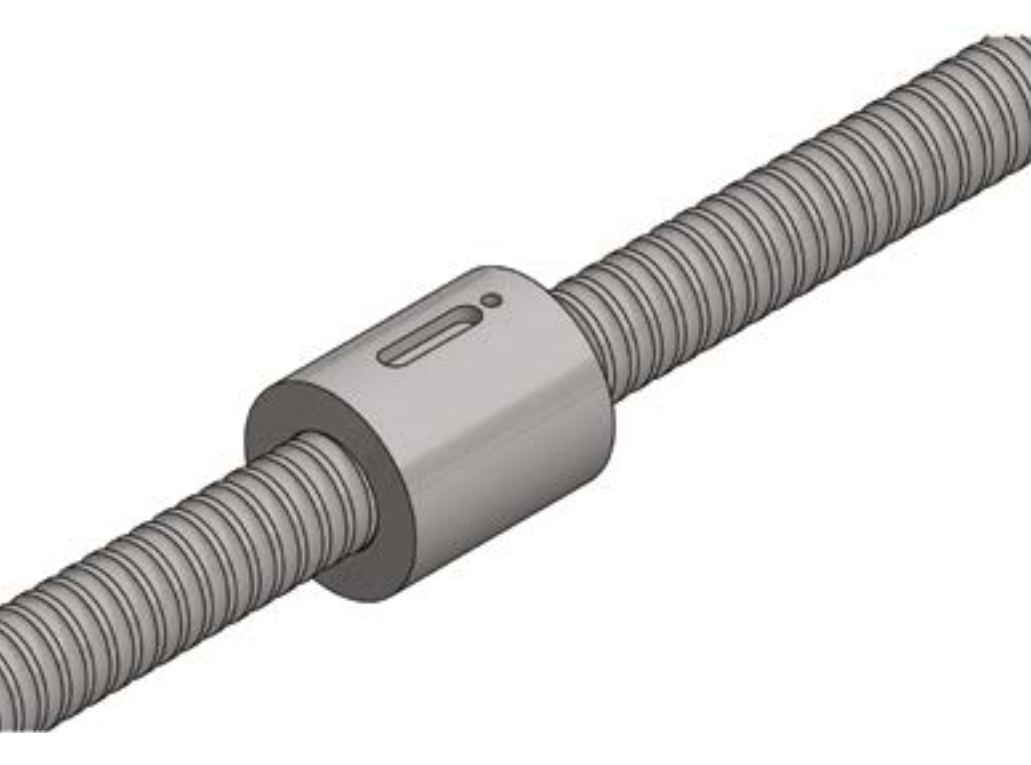

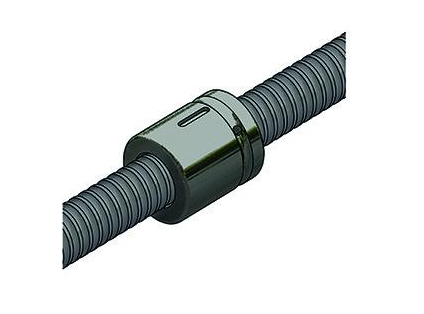

Matice typ CD
Typ matice: CD
Popis: kompaktní válcová matice
Průměry kuličkového šroubu: 16 - 32mm
Stoupání: 5 - 32mm (dle průměru kuličkového šroubu)
Směr závitu: pravý / levý
Typ převodu kuliček v matici: externí z čel
Základní popis:
Matice typ CD je kompaktní válcová matice. Přenos kroutícího momentu je realizován pomocí pera. Kuličkové šrouby s maticí CD jsou dostupné od průměru 16mm - 32mm s různým stoupáním v závislosti na průměru. Matice typu CD mají externí převod kuliček z čel, což umožňuje kuličkám mít kontakt se závitem šroubu v zátěžné oblasti po celé délce matice. Na koncích matice jsou kuličky vraceny právě přes koncový obraceč - převodník do zpětných otvorů v těle matice. Tento typ matice je proto obvzláště vhodný pro aplikace s vysokou rychlostí. Tyto matice se předepínají pomocí výběru většího průměru kuliček.

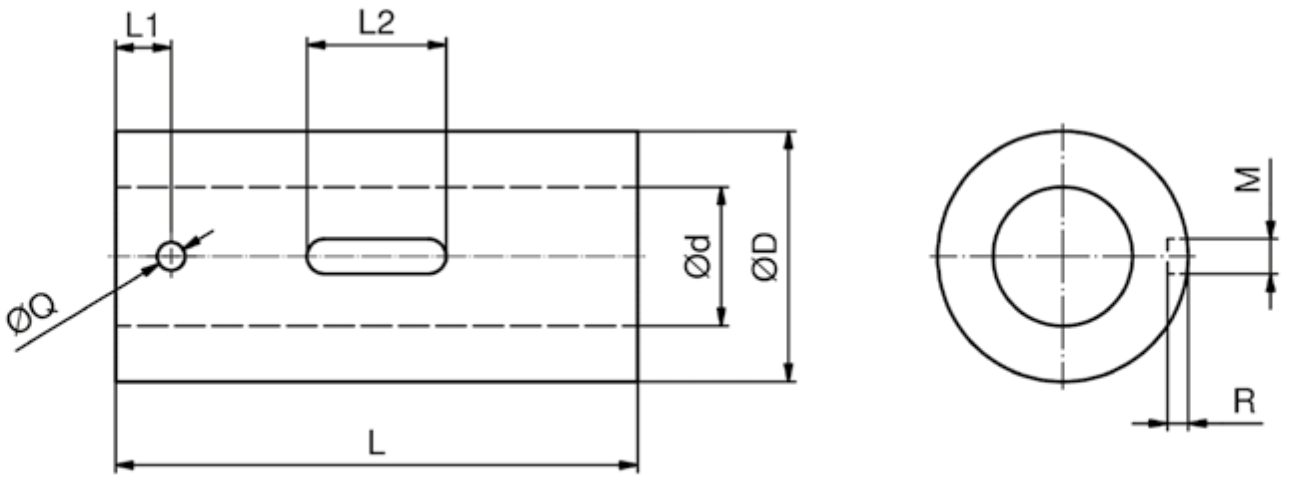

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | Tuhost (N/μm) | |||||||||||
| Dynamické | Statické | |||||||||||||
| Závit |
d0 | P | Dw | D1 | L ± 0,10 | L1 | Q | L2 |
M P9 |
R | Ca | C0a | KN | |
| BNU 01605 R CD | pravý | 16 | 5 | 2,778 | 28 | 45 | 7,0 | 3 | 12 | 5 | 3,0 | 16,11 | 31,06 | 480 |
| BNU 01610 R CD | pravý | 16 | 10 | 2,778 | 28 | 45 | 9,5 | 3 | 16 | 5 | 3,0 | 8,24 | 17,83 | 226 |
| BNU 01616 R CD | pravý | 16 | 16 | 2,778 | 28 | 45 | 9,5 | 3 | 16 | 5 | 3,0 | 5,42 | 11,15 | 137 |
| BNU 02005 R / L CD | pravý / levý |
20 | 5 | 3,175 | 36 | 42 | 8,0 | 3 | 16 | 5 | 3,0 | 17,79 | 45,61 | 343 |
| BNU 02020 R CD | pravý | 20 | 20 | 3,175 | 36 | 75 | 8,0 | 4 | 20 | 5 | 3,0 | 10,97 | 26,75 | 284 |
| BNU 02505 R CD | pravý | 25 | 5 | 3,175 | 40 | 45 | 8,5 | 3 | 16 | 5 | 3,0 | 19,78 | 57,70 | 431 |
| BNU 02510 R CD | pravý | 25 | 10 | 3,175 | 40 | 55 | 9,5 | 4 | 20 | 5 | 3,0 | 16,06 | 45,43 | 441 |
| BNU 02525 R CD | pravý | 25 | 25 | 3,175 | 40 | 89 | 18,0 | 4 | 20 | 5 | 3,0 | 12,08 | 33,56 | 333 |
| BNU 03205 R / L CD |
pravý / levý |
32 | 5 | 3,175 | 50 | 48 | 7,5 | 3 | 20 | 5 | 3,0 | 25,96 | 90,23 | 480 |
| BNU 03210 R CD |
pravý | 32 | 10 | 3,969 | 50 | 77 | 9,5 | 3 | 20 | 5 | 3,0 | 29,51 | 89,91 | 421 |
| BNU 03220 R CD | pravý | 32 | 20 | 3,969 | 50 | 77 | 9,5 | 3 | 20 | 5 | 3,0 | 18,71 | 53,78 | 265 |
| BNU 03232 R CD | pravý | 32 | 32 | 3,969 | 50 | 112 | 9,5 | 3 | 20 | 5 | 3,0 | 18,83 | 52,28 | 412 |
Objednací kód matice:
| BNU | 01605 | R |
CD |
LL |
| 1. | 2. | 3. | 4. | 5. |
| Matice kuličkového šroubu | Průměr x stoupání | Pravý závit | Typ matice | Typ těsnění |
1 - Matice kuličkového šroubu ... BNU
2 - Průměr x stoupání kuličkového šroubu
3 - Typ závitu ... R / L
- R (pravý závit)
- L (levý závit)
4 - Typ matice ... CD
5 - Typ těsnění ... LL / UU / AA
- LL (labyrintové těsnění - standard)
- UU (břitové těsnění)
- AA (bez těsnění)
Typy kuličkových šroubů:
Pro matice typu CD jsou dostupné dva typy kuličkových šroubů a to válcovaný nebo okružovaný:
Válcovaný: T7 (přesnost 52µm / 300mm)
Okružovaný: T5 (přesnost 23µm / 300mm
Dostupné třídy předpětí:
| Třídy předpětí | Popis | |
| Válcované kuličkové šrouby | Okružované kuličkové šrouby | |
| Z0 | Axiální vůle | Axiální vůle |
| Z1 | Bez axiální vůle | Bez axiální vůle |
| Z2 | - | Lehké předpětí (≤ 3% Ca) |
Možnosti těsnění:
| Typ matice | Průměr šroubu d0 |
Možnosti těsnění | ||
| Bez těsnění | Labyrintové těsnění | Břitové těsnění | ||
| (mm) | AA | LL | UU | |
| CD | Ø12 | Standard | - | - |
| CD | > Ø12 | - | - | Standard |
Hodnota DN:
| Typ matice | Hodnota DN (mm min-1) |
|
| Válcovaný |
Okružovaný | |
| CD | 90 000 | 120 000 |
Maximální délky závitu:
| Průměr matice | Maximální délka závitu (mm) |
|
| T7 - pravý / levý |
T5 - pravý | |
| 12 | 3000 | 2400 |
| 16 | 3000 | 5400 |
| 20 | 3000 | 5400 |
| 25 | 6000 | 5400 |
| 32 | 6000 | 5400 |
| 40 | 6000 | 5400 |
| 50 | 6000 | 5400 |
Katalogový list matice typu CD
