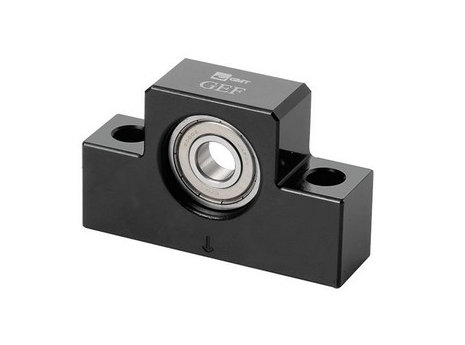

Ložisková jednotka GEF
Ložisková jednotka GEF
- Pevné uložení
- Pro průměry kuličkového šroubu: 8 - 30mm
- Konzolové provedení
- Materiál: ocel
- Ložiska s kosoúhlým stykem
- S těsněním
- Možnost předepnutí
Popis:
Jednotka GEF s kuličkovým ložiskem je skříňová jednotka pro opěrnou stranu a skládá se z ložiskové skříně se dvěma šrouby a předepjatými kuličkovými ložisky. Ložiskové pouzdro z oceli s černým povlakem je kompatibilní s běžnými průmyslovými normami.

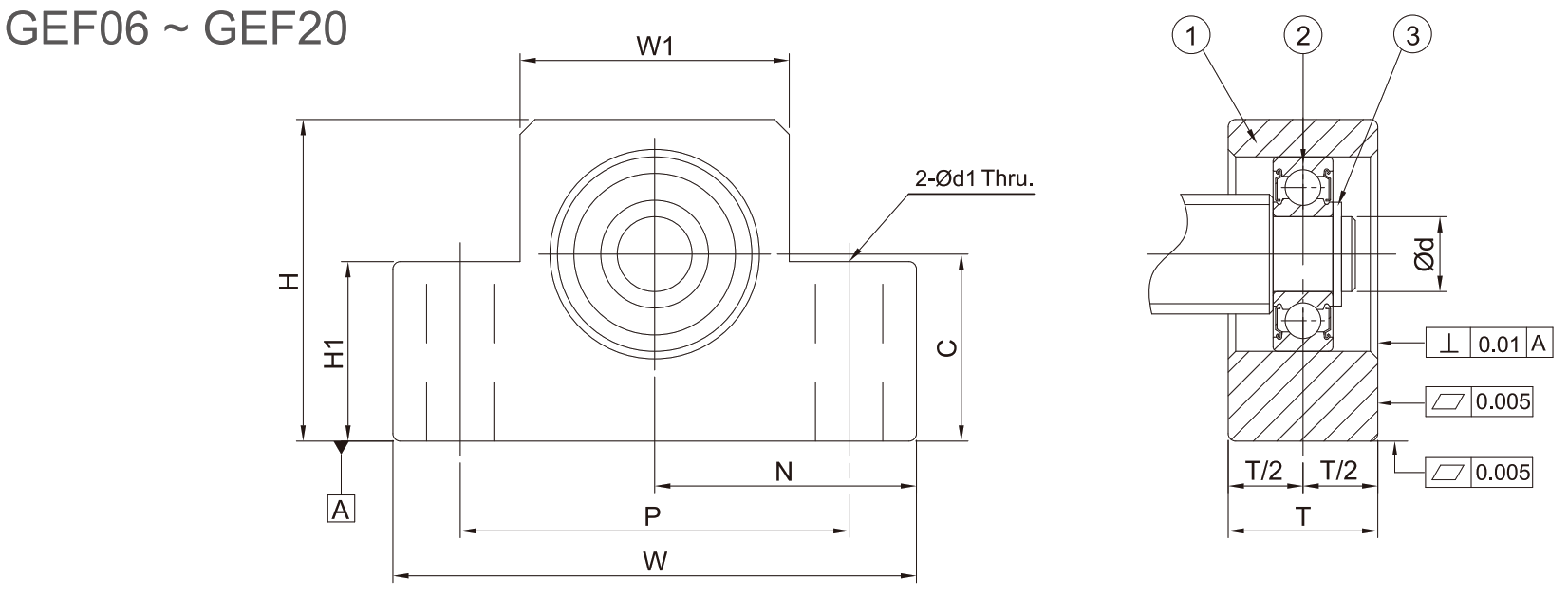

Rozměry a únosnost:
| Standardní typ | Rozměry (mm) | |||||||||
| Ød |
T |
W |
W1 |
H |
H1 |
P |
Ød1 | N | C | |
| GEF06-S | 6 | 12 | 42 | 20 | 25 | 12 | 30 | 5,2 | 21 | 13 |
| GEF08-S | 6 | 14 | 52 | 27 | 32 | 16 | 38 | 6,3 | 26 | 17 |
| GEF10-S | 8 | 20 | 70 | 36 | 43 | 24 | 52 | 9 | 35 | 25 |
| GEF12-S | 10 | 20 | 70 | 36 | 43 | 24 | 52 | 9 | 35 | 25 |
| GEF15-S | 15 | 20 | 80 | 41 | 49 | 25 | 60 | 9 | 40 | 30 |
| GEF20-S | 20 | 26 | 95 | 56 | 58 | 25 | 75 | 11 | 47,5 | 30 |
