Ložisková jednotka GFF
Ložisková jednotka GFF
- Volné uložení
- Pro průměry kuličkového šroubu: 12 - 50mm
- Přírubové provedení
- Materiál: ocel
- Jednořadé kuličkové ložiska
- S těsněním
Popis:

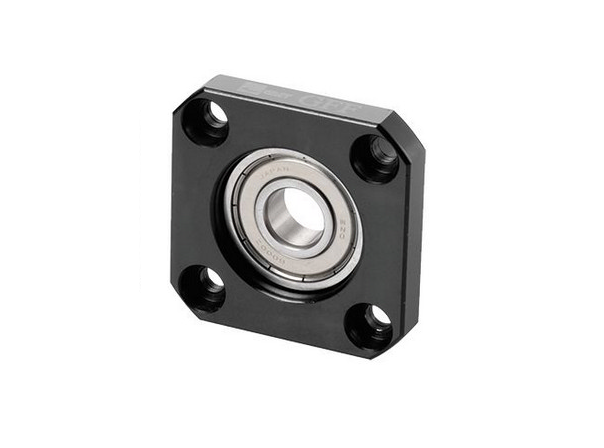

Nosná jednotka GFF je přírubová skříňová jednotka pro nosnou stranu a skládá se ze čtyřšroubového ložiskového pouzdra s předepnutým kuličkovým ložiskem. Ložisková skříň vyrobená z oceli s černým povlakem je kompatibilní s běžnými průmyslovými normami.

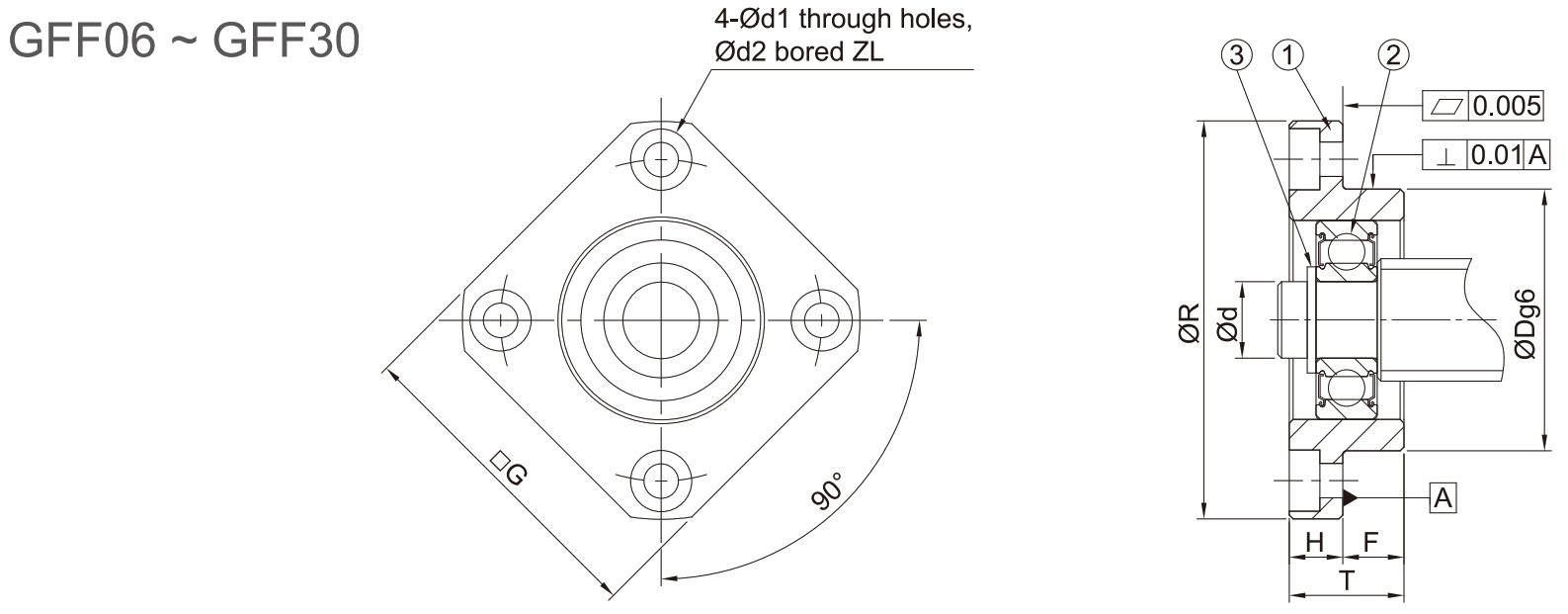

Rozměry a únosnost:
| Standardní typ | Rozměry (mm) | ||||||||||
| Ød |
ØR |
◻ G |
T |
H |
F |
ØD |
PCD | Ød1 | Ød2 | Z | |
| GFF06 | 6 | 36 | 28 | 10 | 6 | 4 | 22 | 28 | 3,4 | 6 | 3,3 |
| GFF10 | 8 | 43 | 35 | 12 | 7 | 5 | 28 | 35 | 3,4 | 6 | 3,3 |
| GFF12 | 10 | 52 | 42 | 15 | 7 | 8 | 34 | 42 | 4,2 | 8 | 4,4 |
| GFF15 | 15 | 63 | 52 | 17 | 9 | 8 | 40 | 50 | 5,2 | 9,5 | 5,4 |
| GFF17 | 17 | 77 | 61 | 20 | 11 | 9 | 50 | 62 | 6,6 | 11 | 6,5 |
| GFF20 | 20 | 85 | 68 | 20 | 11 | 9 | 57 | 70 | 6,6 | 11 | 6,5 |
| GFF25 | 25 | 98 | 79 | 24 | 14 | 10 | 63 | 80 | 8,7 | 14 | 8,6 |
| GFF30 | 30 | 117 | 93 | 27 | 18 | 9 | 75 | 95 | 10,7 | 17,5 | 10,8 |
