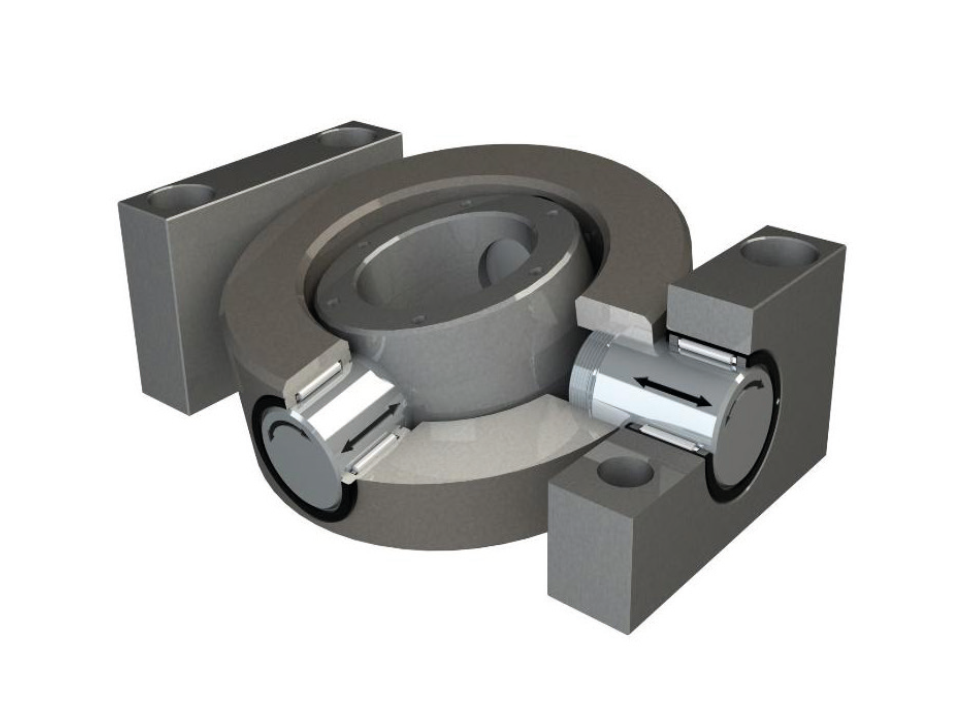

Adaptér KKA - pro trapézové matice

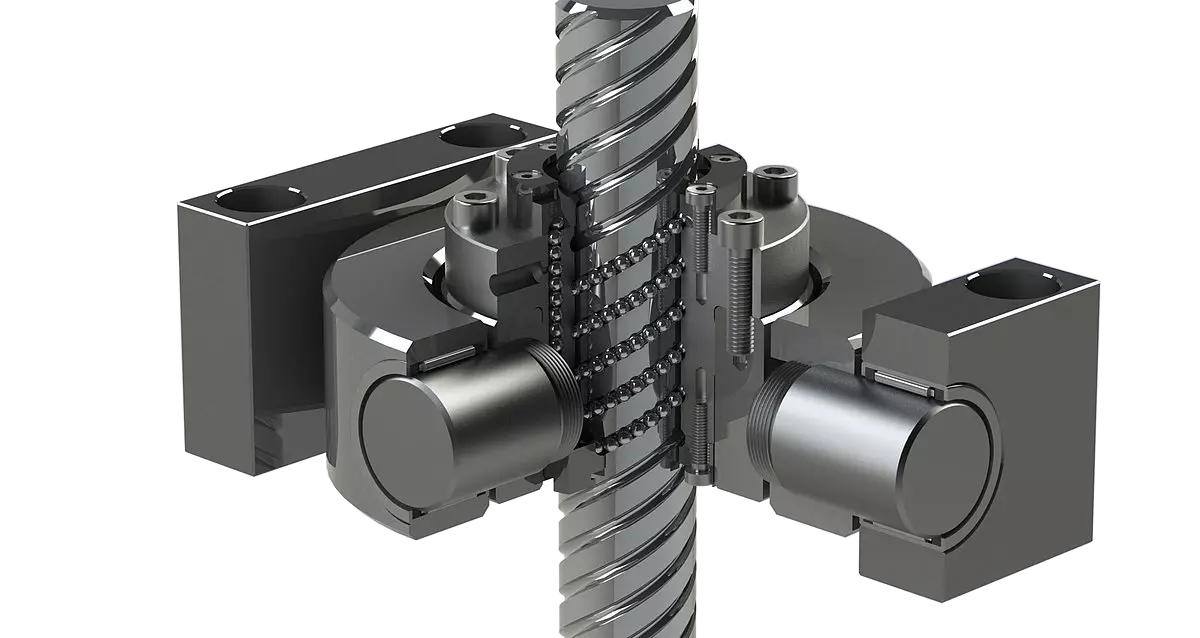

Adaptér KKA - pro matice kuličkového šroubu
Průměry kuličkového šroubu: 14 - 80mm
Materiál: ocel

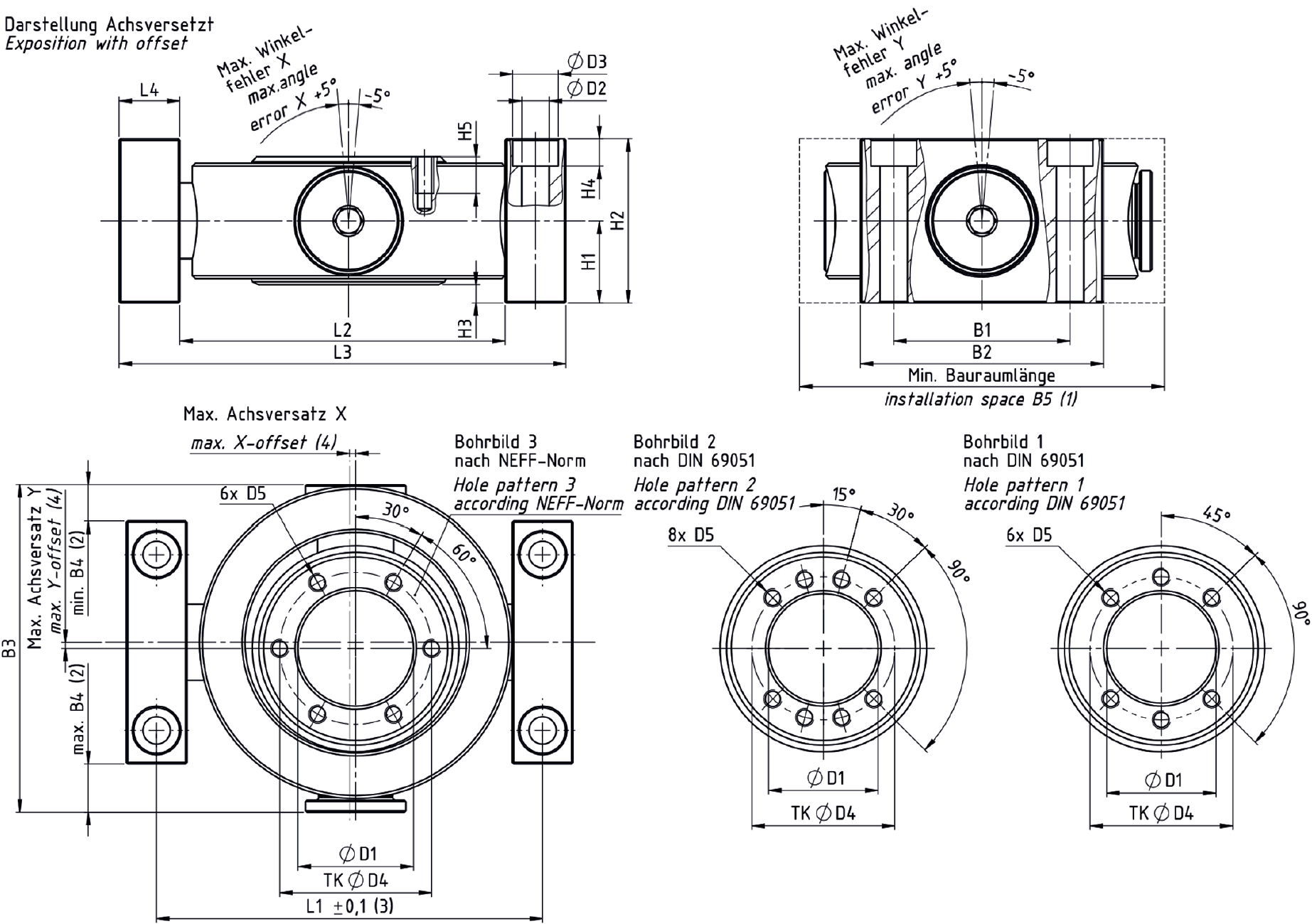

Rozměry:
| Typ |
Rozměry (mm) |
||||||||||||||||||
| D1 | D2 | D3 | D4 | D5 | B1 | B2 | B3 | B4 min/max | B5 |
H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | |
| KKA-1 | * | 9 | 15 | * | * | 58 | 80 | 98 | 7,6 / 10,4 | 106 | 27 | 54 | 6 | 9 | 10 | 120 | 100 | 140 | 20 |
| KKA-2 | * | 9 | 15 | * | * | 58 | 80 | 107,8 | 11,9 / 15,9 | 117 | 27 | 54 | 6 | 9 | 12 | 127 | 107 | 147 | 20 |
| KKA-3 | * | 13,5 | 20 | * | * | 70 | 100 | 165 | 29,5 / 35,5 | 177 | 39,5 | 79 | 7 | 13 | 12 | 195 | 165 | 225 | 30 |
| KKA-4 | * | 22 | 33 | * | * | 115 | 160 | 212 | 22 / 30 | 229 | 49,5 | 99 | 8 | 21,5 | 14 | 256 | 216 | 296 | 40 |
| KKA-5 | * | 26 | 40 | * | * | 120 | 180 | 231 | 20,5 / 30,5 | 250 | 50 | 100 | 8 | 24,8 | 14 | 285 | 235 | 335 | 50 |
| KKA-6 | * | 33 | 48 | * | * | 160 | 220 | 316 | 42 / 54 | 352 | 70 | 140 | 12,5 | 32 | 16 | 388 | 325 | 451 | 63 |
*viz tabulka Použitelné matice dle typu
Technické parametry:
| Technické parametry | Velikost | |||||
| KKA-1 | KKA-2 | KKA-3 | KKA-4 | KKA-5 | KKA-6 | |
| Offset X/Y (mm) | ± 1,5 | ± 2 | ± 3 | ± 4 | ± 5 | ± 6 |
| Úhlová kompenzace X/Y (°) | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 |
| Axiální vůle (mm) | 0,014 - 0,082 | 0,014 - 0,082 | 0,018 - 0,1 | 0,02 - 0,118 | 0,02 - 0,118 | 0,024 - 0,138 |
| Torzní vůle (°) | 0° 17´ | 0° 16´ | 0° 12´ | 0° 11´ | 0° 10´ | 0° 9´ |
| Maximální dynamická únosnost (kN) | 24,75 | 24,75 | 72 | 123,75 | 126 | 238 |
| Maximální statická únosnost (kN) | 33 | 33 | 96 | 165 | 216 | 408 |
Použitelné matice dle typu:
| Typ | Použitelné matice | Pole děr | Rozměry | Objednací kód | |||||||||||||||||||||
| D1 | D4 | D5 | |||||||||||||||||||||||
| KKA-1 | EFM Tr14 | EFM Tr16 | EFM Tr18 | 3 | 28 | 40 | M5 | KKA-1-EFM-Tr14-18-0 | |||||||||||||||||
| KKA-2 | EFM Tr20 | EFM Tr24 | 3 | 32 | 45 | M6 | KKA-2-EFM-Tr20-24-0 | ||||||||||||||||||
| KKA-2 | EFM Tr30 | 3 | 38 | 50 | M6 | KKA-2-EFM-Tr30-0 | |||||||||||||||||||
| KKA-3 | EFM Tr36 | 3 | 45 | 58 | M6 | KKA-3-EFM-Tr36-0 | |||||||||||||||||||
| KKA-3 | EFM Tr40 | 3 | 63 | 78 | M8 | KKA-3-EFM-Tr40-0 | |||||||||||||||||||
| KKA-4 | EFM Tr50 | 3 | 72 | 90 | M10 | KKA-4-EFM-Tr50-0 | |||||||||||||||||||
| KKA-5 | EFM Tr60 | 3 | 85 | 105 | M10 | KKA-5-EFM-Tr60-0 | |||||||||||||||||||
| KKA-6 | EFM Tr70 | 3 | 95 | 140 | M16 | KKA-6-EFM-Tr70-0 | |||||||||||||||||||
| KKA-6 | EFM Tr80 | 3 | 105 | 150 | M16 | KKA-6-EFM-Tr80-0 | |||||||||||||||||||
Objednací kód adaptéru:
| KKA | 1 | EFM | Tr | 24 | 0 |
| 1. | 2. | 3. | 4. | 5. | 6. |
| Typ adaptéru pro trapézové matice |
Velikost | Typ matice | Typ závitu |
Průměr |
Speciální úprava |
1 - Typ adaptéru pro trapézové matice ... KKA
2 - Velikost (1 / 2 / 3 / 4 / 5 / 6)
3 - Typ matice - EFM
4 - Typ závitu - Tr
5 - Průměr
6 - Speciální úprava
- 0 (bez speciální úpravy / zákaznického řešení)
- 1 (speciální úprava dle požadavku / výkresové dokumentace) ... např. poloha maznice
