Adaptér MAFN - pro trapézové matice

Zpět na: Domečky pro trapézové matice

csm Icon Made in Germany 2014 10 17 98fc6f88fe

logo neff

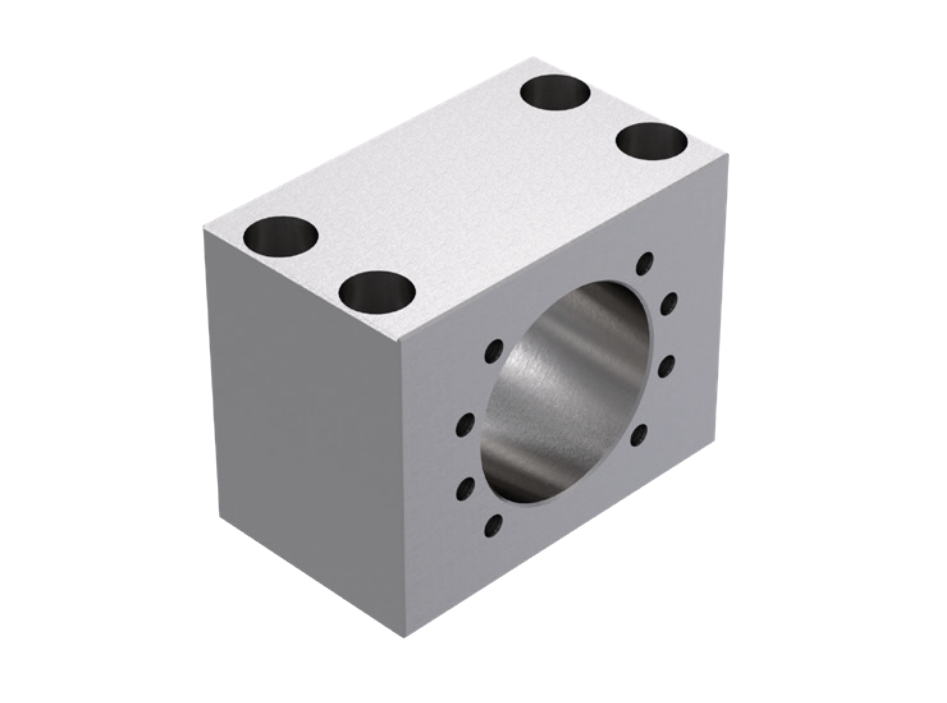

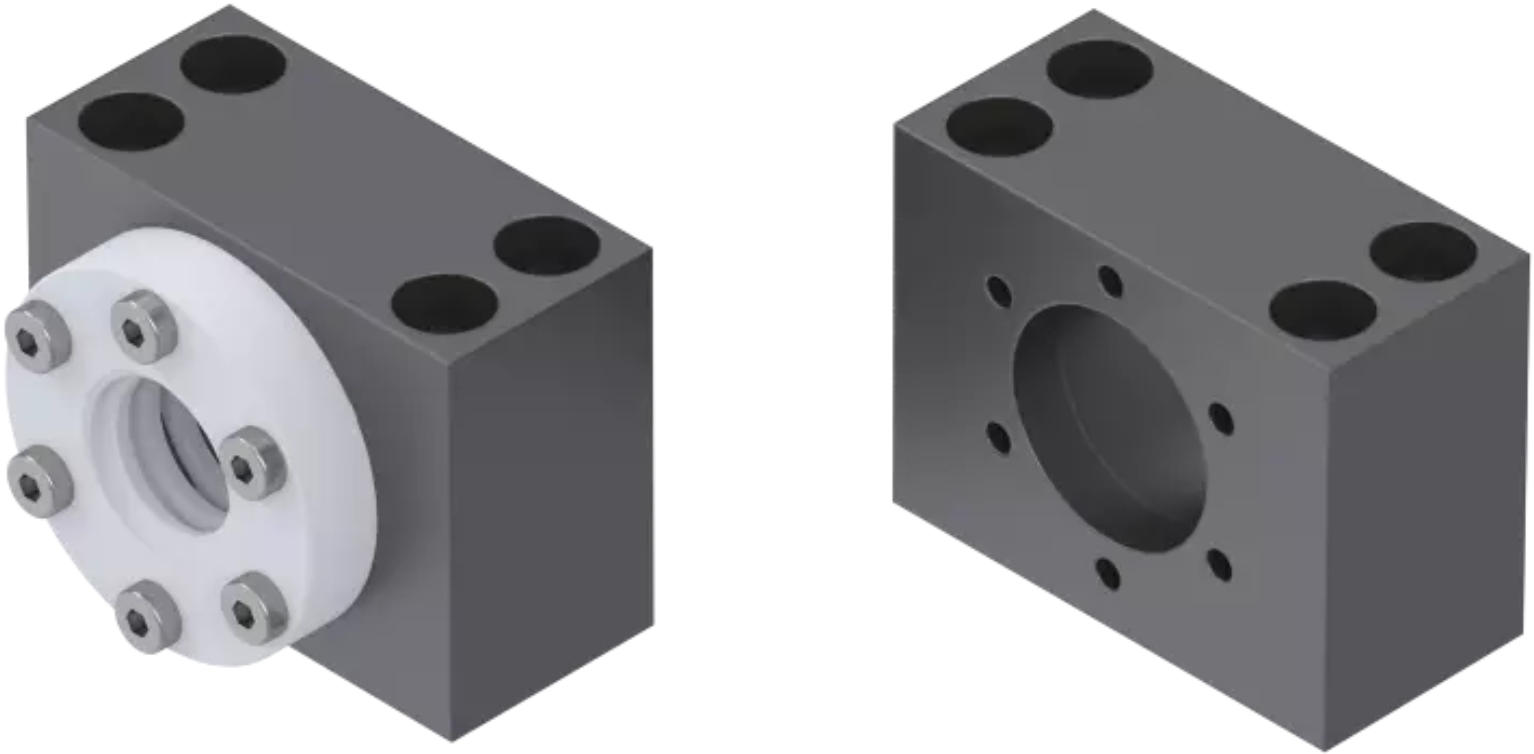

Adaptér MAFN - pro matice trapézového šroubu
Průměry kuličkového šroubu: 16 - 60mm
Materiál: ocel

mafn t

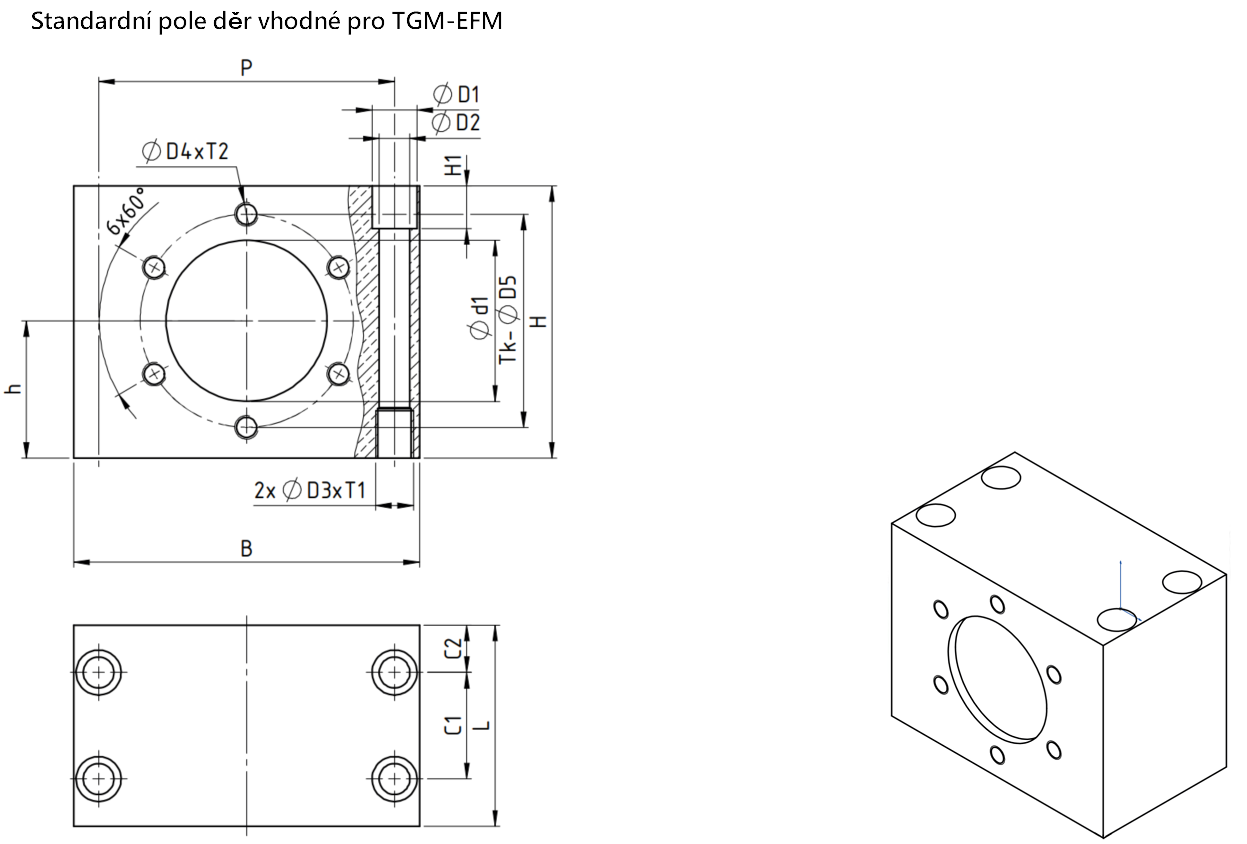

Rozměry a únosnost:

Velikost Rozměry (mm)
Verze pro trapézové matice EFM
d1 L B H h js7 H1 P C1 C2 D1 D2 D3xT1 D4xT2 Tk-D5 TGM-EFM
MAFN-01 20 35 55 38 21 7 40 20 7,5 10 7,4 M8x12 M4x12 32 -
MAFN-02 28 40 70 55 28 11 52 20 10 15 9,3 M10x15 M5x15 38 16xP - 18xP
MAFN-03 32 40 75 62 32 11 56 20 10 15 9,3 M10x15 M6x16 45 20xP - 24xP
MAFN-04 38 40 85 65 34 11 63 20 10 15 9,3 M10x15 M6x16 50 30xP
MAFN-04 - 40 85 65 34 11 63 20 10 15 9,3 M10x15 - - -
MAFN-05 45 50 95 74,5 38 13,5 72 26 12 18 11 M12x15 M6x16 58 36xP
MAFN-06 53 60 105 82 42 18 82 30 15 19 13 M16x20 M6x12 68 -
MAFN-07 53 72 120 94 47 18 99 35 18,5 19 13 M16x20 M6x12 68 40xP
MAFN-08 72 85 146 115 58 18 125 45 20 19 13 M16x20 M10x24 90 50x8
MAFN-08 85 85 146 115 58 18 125 45 20 19 13 M16x20 M10x24 105 60x9

Objednací kód adaptéru:

MAFN 02 0
1. 2. 3.
Typ adaptéru pro trapézové matice EFM
 Velikost
 Speciální úprava



1 - Typ adaptéru pro trapézové matice EFM ... MAFN

2 - Velikost (01 / 02 / 03 / 04 / 05 / 06 / 07 / 08)

3 - Speciální úprava

     - 0 (bez speciální úpravy / zákaznického řešení)

     - 1 (speciální úprava dle požadavku / výkresové dokumentace) ... např. poloha maznice

MAFN spodnilogo neff
