Funkce:
- Otočný stůl se otáčí pomocí motoru (není součástí dodávky) a šnekového převodu.
- Standardní krokový motor (Nema 17, □42 mm) může být přímo axiálně připojen přírubou.
- Převodový poměr je 55:1 a maximální vstupní otáčky jsou 600 ot/min.
Výhody:

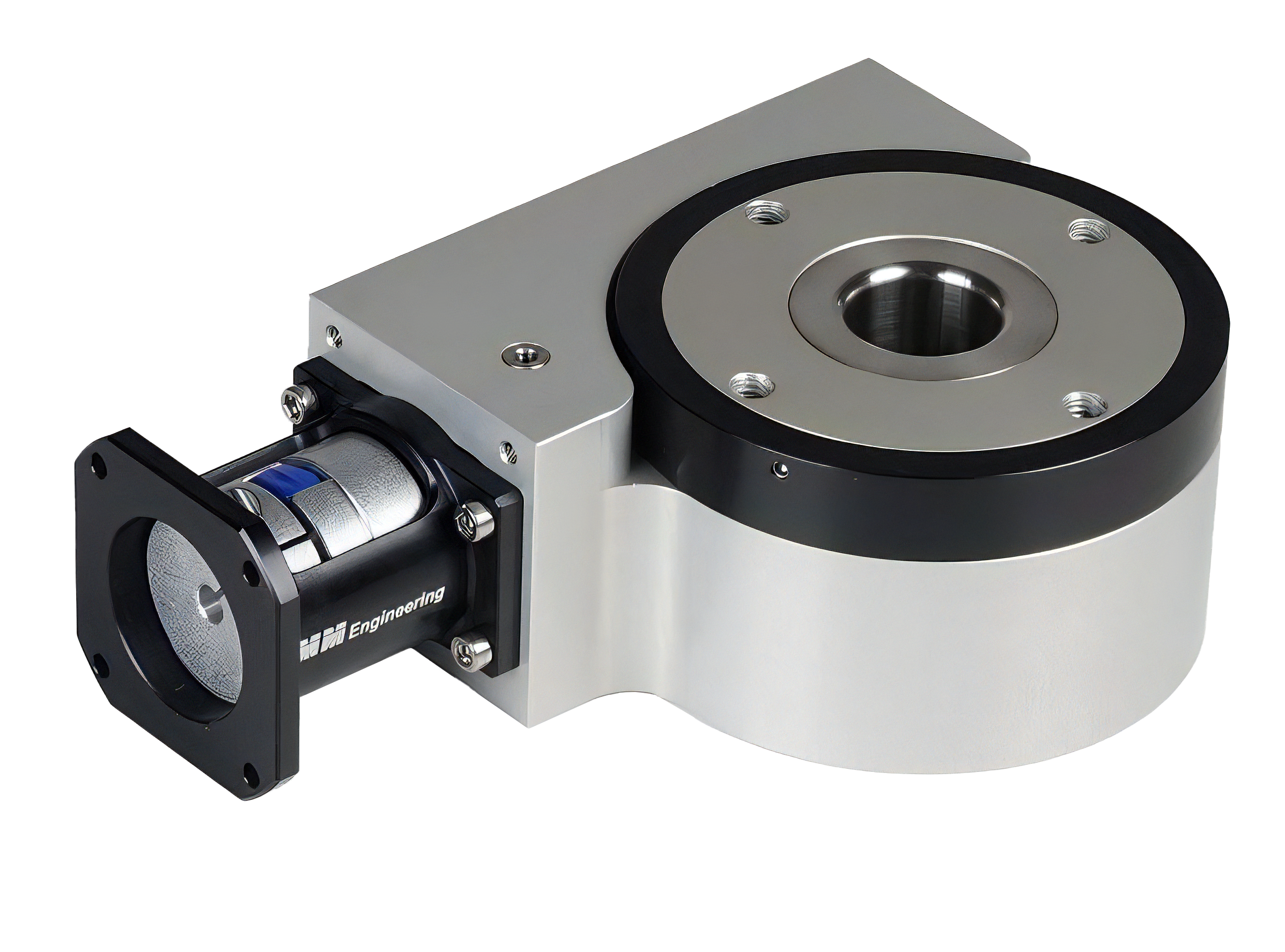

Tento motorizovaný otočný stůl nabízí cenově výhodné řešení pro úlohy seřizování a polohování ve strojích a přípravcích.
Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba.
Motorizovaný otočný stůl MDT36008-AK-B lze snadno kombinovat s motorizovanými i ručně ovládanými seřizovacími jednotkami velikosti 08.
Speciální funkce:
![Flange with claw coupling](/images/mm/nove/otocne/hp/Flange-with-claw-coupling.png)
Příruba se spojkou
Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 17.
Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.
![Adjustable positioning ring](/images/mm/nove/otocne/hp/Adjustable-positioning-ring.png)
Nastavitelný polohovací kroužek
Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.
Technická data:
- Převodový poměr: 55:1
- Účinnost η: 0,53
- Max. výstupní točivý moment M1: 3 Nm - v závislosti na motoru
- Max. naklápěcí moment M2: 3 Nm
- Vůle: 1,5 mm < 0,10°
Typ |
Zatížení | ||||
F1 [N] | F2 [N] | F3 [N] | M1 [Nm] | M2 [Nm] | |
MDT36012 | 500 | 500 | 200 | 3 | 3 |
Typ |
Hmotnosti | |||
AK-B [g] | AK-M [g] | AK-S [g] | t [°C] | |
MDT36012 | 1190 | 1560 | 1635 | 10 - 60 |
Nebo v případě zájmu na vyžádání info@mnsystems.cz
