Funkce:

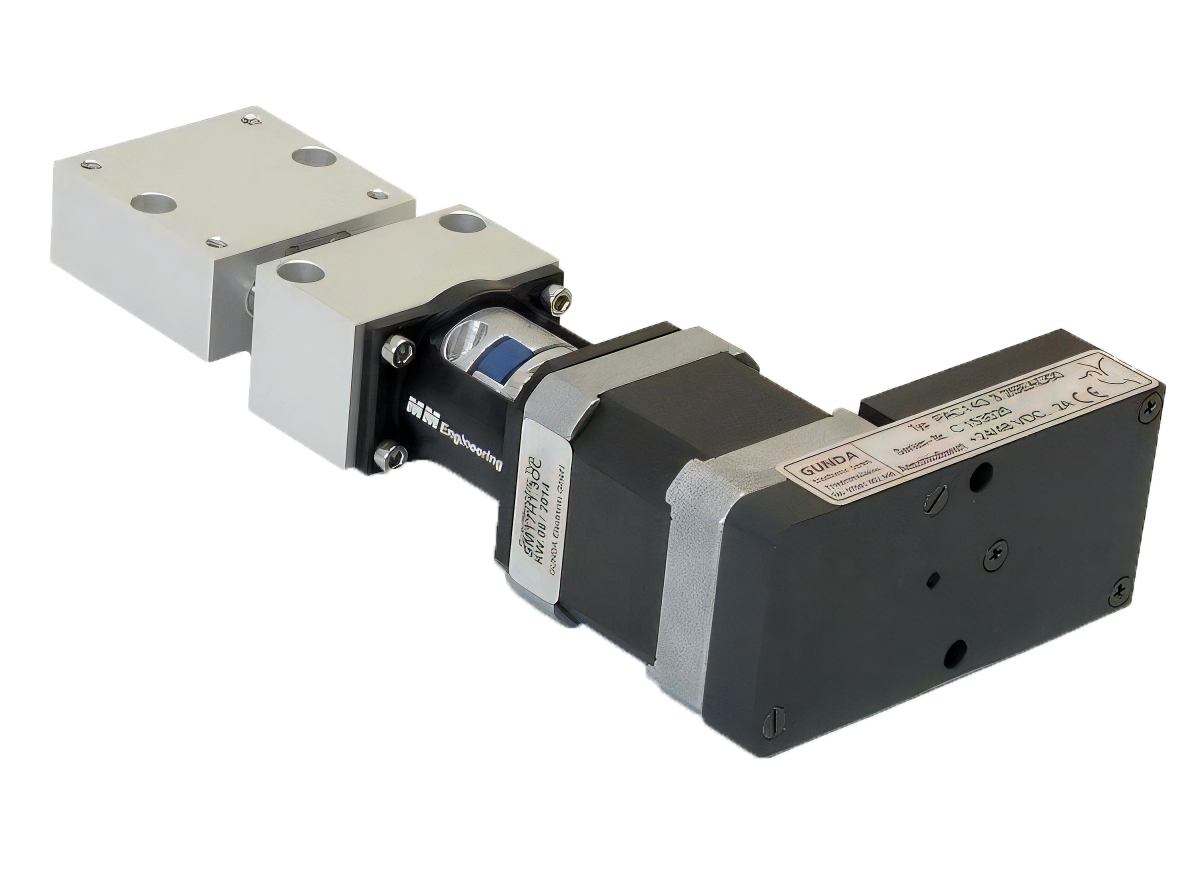

- Sáně motorového polohovacího stolu se pohybují lineárně pomocí kuličkového šroubu s motorem
- Krokový motor má integrované řízení polohy.
- Stoupání šroubu je 2 mm a maximální vstupní otáčky jsou 600 ot/min.
Výhody:
Tento motorový polohovací stůl nabízí cenově výhodné řešení pro úlohy seřizování a polohování ve strojích a přípravcích.
Vysoce přesná kluzná vedení s dlouhou životností tlumí vibrace a jsou necitlivá na otřesy a vlivy prostředí.
Kluzná pouzdra a matice vřetena jsou vhodné pro suchý chod.
Při vysokém zatížení doporučujeme mazat speciálním plastickým mazivem (Klüber POLYLUB GLY 501).
Motorový polohovací stůl MPT2408-AK-B lze snadno kombinovat s motorovými i ručně ovládanými nastavovacími jednotkami velikosti 08.
Speciální funkce:
![prime s 093250](/images/mm/nove/polohovaci-stoly/navic/prime-s_093250.png)
Krokový motor s integrovaným řízením polohy
Krokový motor nabízí přídržný moment 43 Ncm.
Řídicí jednotka, která je trvale spojena s motorem, má integrovaný enkodér.
Maximální vstupní otáčky až 600 1/min.
Spojka
Torzně tuhá spojka zajišťuje přenos točivého momentu s tlumením vibrací.
Jednoduchý software
Jednoduchý a přehledný software pro programování na PC je k dispozici zdarma.
Možnosti orientace výstupních kabelů:
![rizeni1](/images/mm/nove/polohovaci-stoly/navic/rizeni1.png)
Pozice 1 (standard)
![rizeni2](/images/mm/nove/polohovaci-stoly/navic/rizeni2.png)
Pozice 2
![rizeni4](/images/mm/nove/polohovaci-stoly/navic/rizeni4.png)
Pozice 4
![rizeni3](/images/mm/nove/polohovaci-stoly/navic/rizeni3.png)
Pozice 3
Rozměry:
Typ |
Rozměry [mm] |
|||||||||||||
B | B2 | B3 | C (Zdvih) |
D | D2 | D3 | H | H2 | H3 | H4 | L | L2 | L3 | |
MPT2408-AK | 46 | 36 | 21 | 24 | 08 | 8x2 | 4 | 28 | 20 | 26 | 14 | 93,5 | 26 | 20 |
Technická data:
- Stoupání závitu: 2 mm
- Vůle: <0,04 mm
- Radiální vůle sání: <0,02 mm
- Maximální vstupní otáčky: 600 U/min
- Maximální rychlost pohonu: 20 mm/s
- Maximální doba zapnutí: 100 %
- Provozní teplota: max: 10 °C - 60 °C
Typ |
Zatížení | |||||
Fx [N] | Fy [N] | Fz [N] | Mx [Nm] | My [Nm] | Mz [Nm] | |
MPT2408-AK | 60 | 60 | 30 | 0,5 | 0,5 | 2 |
Nebo v případě zájmu na vyžádání info@mnsystems.cz
