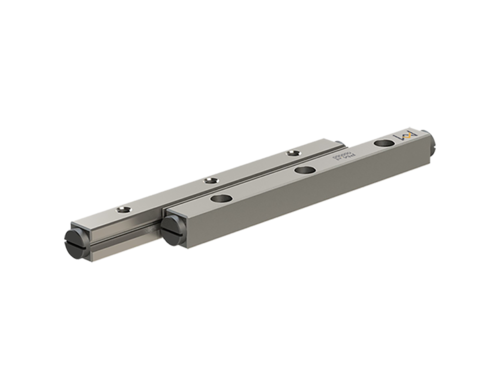

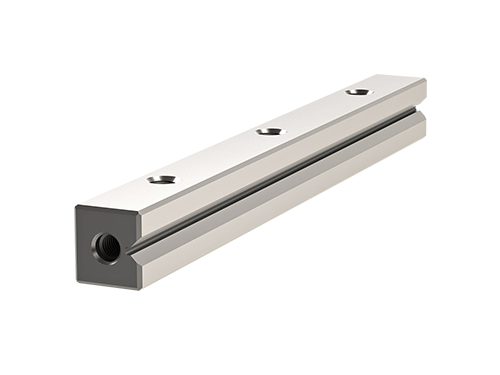

RSD série (standard)
Lineární vedení série RSD
- Dostupné velikosti 1.5 - 15 mm
- Třídy přesnosti Q8, Q4 a Q2
- Maximální délka kolejnice (v jednom kuse) 1400 mm
- Kolejnice prokaleny pro zvýšení životnosti
- V-drážka kolejnice dokončena přesným broušením
- Různé typy klecí (kuličkové , válečkové ....)

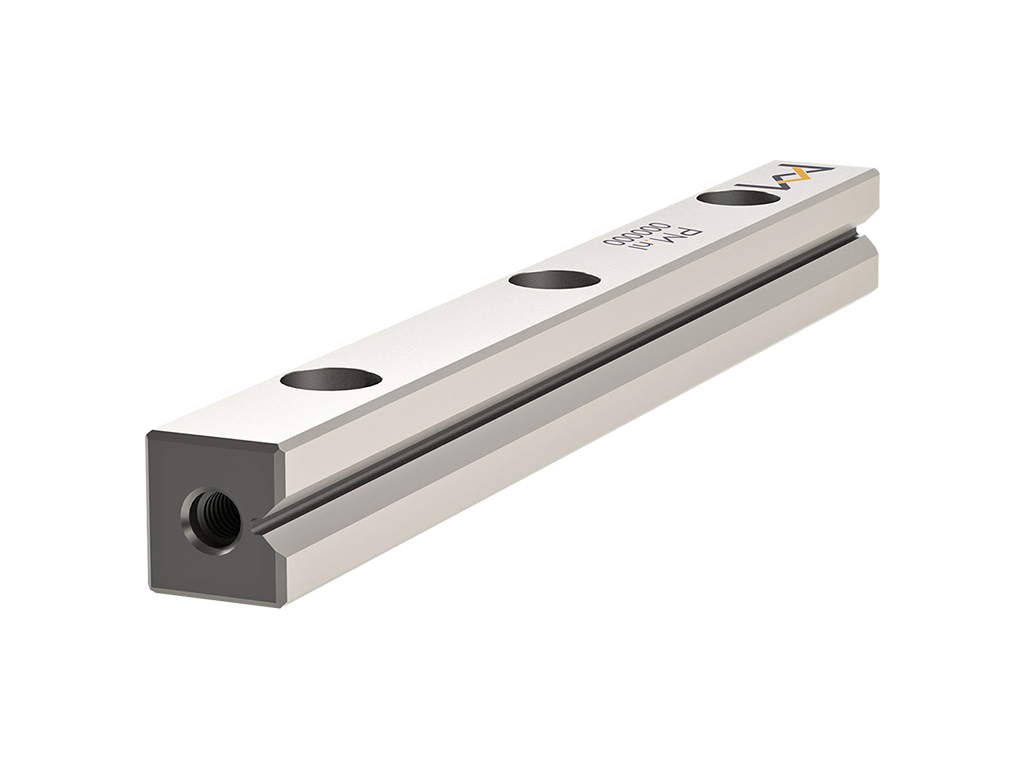

Lineární vedení série RSD
Lineární vedení série RSD jsou celosvětovým standardem v high-tech aplikacích pro krátké až střední zdvihy. Používají se pro přesný lineární pohyb, který poskytuje vysokou přesnost a vynikající spolehlivost. Vedení mohou být v závislosti na vašich aplikačních požadavcích vybavena buď klecemi s kuličkami nebo válečky. Kuličkové klece se používají v aplikacích s nízkým zatížením, které zajišťují hladký chod a nízké tření.

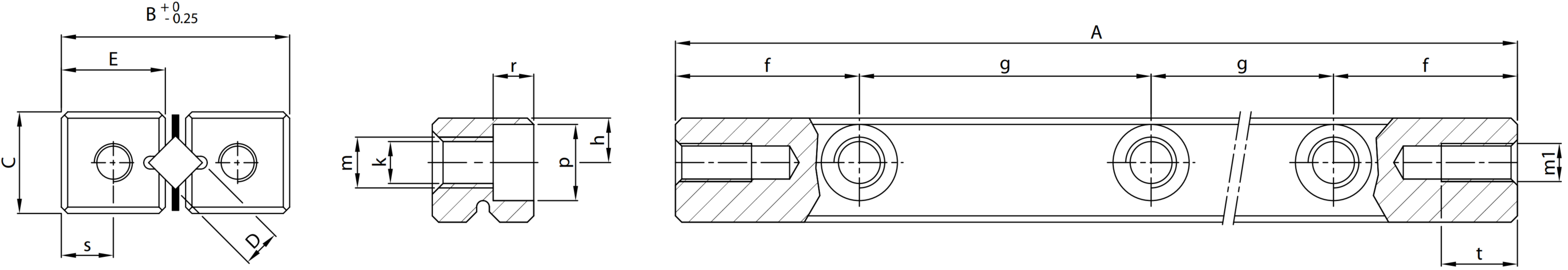

Specifikace:
| Typ vedení | Rozměry (mm) |
Příslušenství | ||||||||||||||||
| Standard | Nerezové | A |
B | C | E | D | f | g | h |
k | m | p | r | m1 | s | t | Klec |
Koncovky |
| RSD-1520 | RSD-1520-SS | 20 | 8,5 | 4 | 3,9 | 1,5 | 5 | 1x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1530 | RSD-1530-SS | 30 | 8,5 | 4 | 3,9 | 1,5 | 5 | 2x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1540 | RSD-1540-SS | 40 | 8,5 | 4 | 3,9 | 1,5 | 5 | 3x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1550 | RSD-1550-SS | 50 | 8,5 | 4 | 3,9 | 1,5 | 5 | 4x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1560 | RSD-1560-SS | 60 | 8,5 | 4 | 3,9 | 1,5 | 5 | 5x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1570 | RSD-1570-SS | 70 | 8,5 | 4 | 3,9 | 1,5 | 5 | 6x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1580 | RSD-1580-SS | 80 | 8,5 | 4 | 3,9 | 1,5 | 5 | 7x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-1590 | RSD-1590-SS | 90 | 8,5 | 4 | 3,9 | 1,5 | 5 | 8x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-15100 | RSD-15100-SS | 100 | 8,5 | 4 | 3,9 | 1,5 | 5 | 9x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-15120 | RSD-15120-SS | 120 | 8,5 | 4 | 3,9 | 1,5 | 5 | 11x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-15140 | RSD-15140-SS | 140 | 8,5 | 4 | 3,9 | 1,5 | 5 | 13x10 | 1,8 | 1,6 | M2 | 3 | 1,4 | M1,8 | 1,95 | 3,1 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2030 | RSD-2030-SS | 30 | 12 | 6 | 5,5 | 2 | 7,5 | 1x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2045 | RSD-2045-SS | 45 | 12 | 6 | 5,5 | 2 | 7,5 | 2x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2060 | RSD-2060-SS | 60 | 12 | 6 | 5,5 | 2 | 7,5 | 3x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2075 | RSD-2075-SS | 75 | 12 | 6 | 5,5 | 2 | 7,5 | 4x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2090 | RSD-2090-SS | 90 | 12 | 6 | 5,5 | 2 | 7,5 | 5x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2105 | RSD-2105-SS | 105 | 12 | 6 | 5,5 | 2 | 7,5 | 6x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2120 | RSD-2120-SS | 120 | 12 | 6 | 5,5 | 2 | 7,5 | 7x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2135 | RSD-2135-SS | 135 | 12 | 6 | 5,5 | 2 | 7,5 | 8x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2150 | RSD-2150-SS | 150 | 12 | 6 | 5,5 | 2 | 7,5 | 9x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2165 | RSD-2165-SS | 165 | 12 | 6 | 5,5 | 2 | 7,5 | 10x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-2180 | RSD-2180-SS | 180 | 12 | 6 | 5,5 | 2 | 7,5 | 11x15 | 2,5 | 2,5 | M3 | 4,3 | 2 | M2,5 | 2,75 | 4,5 | AA / KZR / JJ / KKLK | GA / GB |
| RSD-3050 | RSD-3050-SS | 50 | 18 | 8 | 8,25 | 3 | 12,5 | 1x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3075 | RSD-3075-SS | 75 | 18 | 8 | 8,25 | 3 | 12,5 | 2x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3100 | RSD-3100-SS | 100 | 18 | 8 | 8,25 | 3 | 12,5 | 3x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3125 | RSD-3125-SS | 125 | 18 | 8 | 8,25 | 3 | 12,5 | 4x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3150 | RSD-3150-SS | 150 | 18 | 8 | 8,25 | 3 | 12,5 | 5x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3175 | RSD-3175-SS | 175 | 18 | 8 | 8,25 | 3 | 12,5 | 6x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3200 | RSD-3200-SS | 200 | 18 | 8 | 8,25 | 3 | 12,5 | 7x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3225 | RSD-3225-SS | 225 | 18 | 8 | 8,25 | 3 | 12,5 | 8x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3250 | RSD-3250-SS | 250 | 18 | 8 | 8,25 | 3 | 12,5 | 9x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3275 | RSD-3275-SS | 275 | 18 | 8 | 8,25 | 3 | 12,5 | 10x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3300 | RSD-3300-SS | 300 | 18 | 8 | 8,25 | 3 | 12,5 | 11x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-3350 | RSD-3350-SS | 350 | 18 | 8 | 8,25 | 3 | 12,5 | 13x25 | 3,5 | 3,2 | M4 | 6 | 3,2 | M3 | 4,1 | 5,5 | AA / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-4080 | RSD-4080-SS | 80 | 22 | 11 | 10 | 4 | 20 | 1x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ |
GA / GB / GC / GCA |
| RSD-4120 | RSD-4120-SS | 120 | 22 | 11 | 10 | 4 | 20 | 2x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4160 | RSD-4160-SS | 160 | 22 | 11 | 10 | 4 | 20 | 3x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4200 | RSD-4200-SS | 200 | 22 | 11 | 10 | 4 | 20 | 4x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4240 | RSD-4240-SS | 240 | 22 | 11 | 10 | 4 | 20 | 5x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4280 | RSD-4280-SS | 280 | 22 | 11 | 10 | 4 | 20 | 6x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4320 | RSD-4320-SS | 320 | 22 | 11 | 10 | 4 | 20 | 7x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4360 | RSD-4360-SS | 360 | 22 | 11 | 10 | 4 | 20 | 8x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4400 | RSD-4400-SS | 400 | 22 | 11 | 10 | 4 | 20 | 9x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4440 | RSD-4440-SS | 440 | 22 | 11 | 10 | 4 | 20 | 10x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-4480 | RSD-4480-SS | 480 | 22 | 11 | 10 | 4 | 20 | 11x40 | 4,5 | 4,3 | M5 | 7,5 | 4,1 | M3 | 5 | 7 | AA / JJ | GA / GB / GC / GCA |
| RSD-6100 | RSD-6100-SS | 100 | 31 | 15 | 14 | 6 | 25 | 1x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6150 | RSD-6150-SS | 150 | 31 | 15 | 14 | 6 | 25 | 2x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6200 | RSD-6200-SS | 200 | 31 | 15 | 14 | 6 | 25 | 3x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6250 | RSD-6250-SS | 250 | 31 | 15 | 14 | 6 | 25 | 4x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6300 | RSD-6300-SS | 300 | 31 | 15 | 14 | 6 | 25 | 5x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6350 | RSD-6350-SS | 350 | 31 | 15 | 14 | 6 | 25 | 6x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6400 | RSD-6400-SS | 400 | 31 | 15 | 14 | 6 | 25 | 7x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6450 | RSD-6450-SS | 450 | 31 | 15 | 14 | 6 | 25 | 8x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6500 | RSD-6500-SS | 500 | 31 | 15 | 14 | 6 | 25 | 9x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6600 | RSD-6600-SS | 600 | 31 | 15 | 14 | 6 | 25 | 11x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6700 | RSD-6700-SS | 700 | 31 | 15 | 14 | 6 | 25 | 13x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6800 | RSD-6800-SS | 800 | 31 | 15 | 14 | 6 | 25 | 15x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-6900 | RSD-6900-SS | 900 | 31 | 15 | 14 | 6 | 25 | 17x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-61000 | RSD-61000-SS | 1000 | 31 | 15 | 14 | 6 | 25 | 19x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-61100 | RSD-61100-SS | 1100 | 31 | 15 | 14 | 6 | 25 | 21x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-61200 | RSD-61200-SS | 1200 | 31 | 15 | 14 | 6 | 25 | 23x50 | 6 | 5,2 | M6 | 9,5 | 5,2 | M5 | 7 | 8,5 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9100 | RSD-9100-SS | 100 | 44 | 22 | 19,8 | 9 | 25 | 1x50 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9200 | RSD-9200-SS | 200 | 44 | 22 | 19,8 | 9 | 50 | 1x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9300 | RSD-9300-SS | 300 | 44 | 22 | 19,8 | 9 | 50 | 2x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9400 | RSD-9400-SS | 400 | 44 | 22 | 19,8 | 9 | 50 | 3x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9500 | RSD-9500-SS | 500 | 44 | 22 | 19,8 | 9 | 50 | 4x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9600 | RSD-9600-SS | 600 | 44 | 22 | 19,8 | 9 | 50 | 5x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9700 | RSD-9700-SS | 700 | 44 | 22 | 19,8 | 9 | 50 | 6x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9800 | RSD-9800-SS | 800 | 44 | 22 | 19,8 | 9 | 50 | 7x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-9900 | RSD-9900-SS | 900 | 44 | 22 | 19,8 | 9 | 50 | 8x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-91000 | RSD-91000-SS | 1000 | 44 | 22 | 19,8 | 9 | 50 | 9x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-91100 | RSD-91100-SS | 1100 | 44 | 22 | 19,8 | 9 | 50 | 10x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-91200 | RSD-91200-SS | 1200 | 44 | 22 | 19,8 | 9 | 50 | 11x100 | 9 | 6,8 | M8 | 11 | 6,2 | M6 | 9,9 | 10 | AA / AL / KZR / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12200 | na vyžádání | 200 | 58 | 28 | 25,9 | 12 | 50 | 1x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12300 | na vyžádání | 300 | 58 | 28 | 25,9 | 12 | 50 | 2x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12400 | na vyžádání | 400 | 58 | 28 | 25,9 | 12 | 50 | 3x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12500 | na vyžádání | 500 | 58 | 28 | 25,9 | 12 | 50 | 4x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12600 | na vyžádání | 600 | 58 | 28 | 25,9 | 12 | 50 | 5x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12700 | na vyžádání | 700 | 58 | 28 | 25,9 | 12 | 50 | 6x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12800 | na vyžádání | 800 | 58 | 28 | 25,9 | 12 | 50 | 7x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-12900 | na vyžádání | 900 | 58 | 28 | 25,9 | 12 | 50 | 8x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-121000 | na vyžádání | 1000 | 58 | 28 | 25,9 | 12 | 50 | 9x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-121100 | na vyžádání | 1100 | 58 | 28 | 25,9 | 12 | 50 | 10x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-121200 | na vyžádání | 1200 | 58 | 28 | 25,9 | 12 | 50 | 11x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-121400 | na vyžádání | 1400 | 58 | 28 | 25,9 | 12 | 50 | 13x100 | 12 | 8,5 | M10 | 13,5 | 8,3 | M8 | 12,95 | 15 | AA / AL / JJ / KKLK | GA / GB / GC / GCA |
| RSD-15300 | na vyžádání | 300 | 71 | 36 | 31,9 | 15 | 50 | 2x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-15400 | na vyžádání | 400 | 71 | 36 | 31,9 | 15 | 50 | 3x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-15500 | na vyžádání | 500 | 71 | 36 | 31,9 | 15 | 50 | 4x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-15600 | na vyžádání | 600 | 71 | 36 | 31,9 | 15 | 50 | 5x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-15700 | na vyžádání | 700 | 71 | 36 | 31,9 | 15 | 50 | 6x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-15800 | na vyžádání | 800 | 71 | 36 | 31,9 | 15 | 50 | 7x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-15900 | na vyžádání | 900 | 71 | 36 | 31,9 | 15 | 50 | 8x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-151000 | na vyžádání | 1000 | 71 | 36 | 31,9 | 15 | 50 | 9x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-151100 | na vyžádání | 1100 | 71 | 36 | 31,9 | 15 | 50 | 10x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-151200 | na vyžádání | 1200 | 71 | 36 | 31,9 | 15 | 50 | 11x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
| RSD-151400 | na vyžádání | 1400 | 71 | 36 | 31,9 | 15 | 50 | 13x100 | 14 | 10,3 | M12 | 16,5 | 10,3 | M8 | 15,95 | 15 | AA / AL / JJ | GA / GB / GC / GCA |
Technická data
Příslušenství

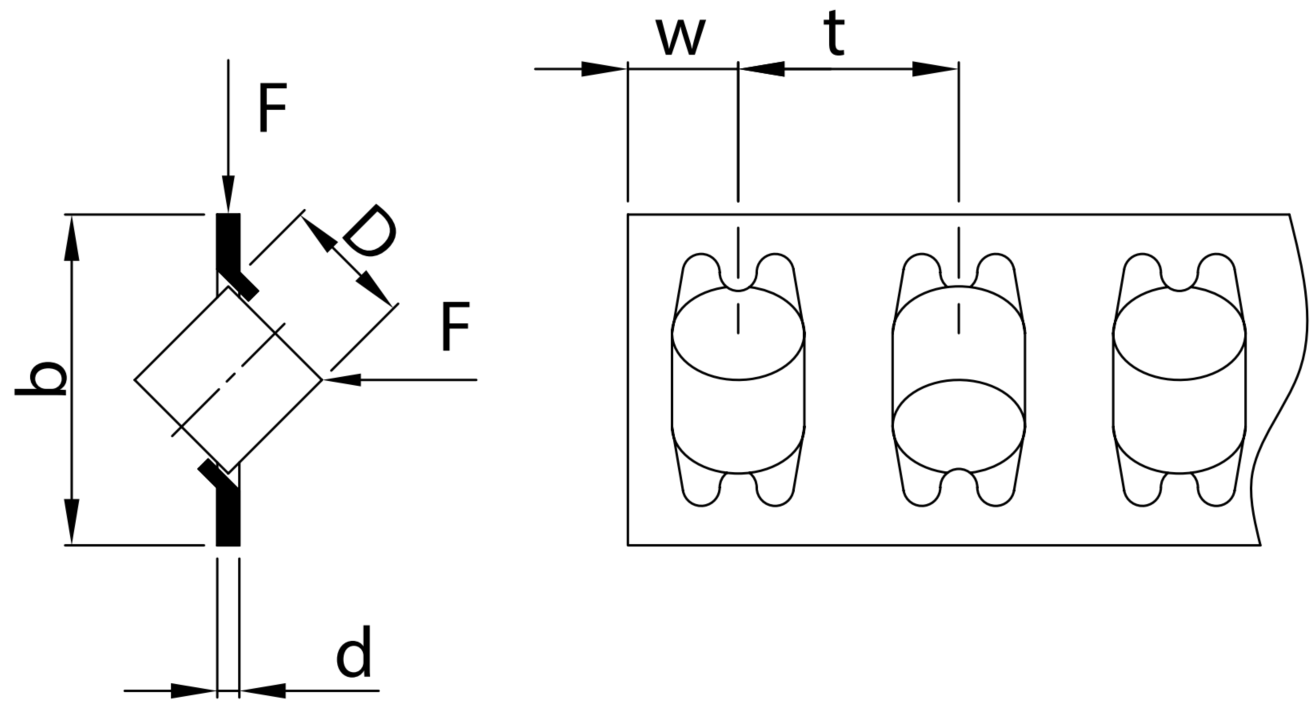

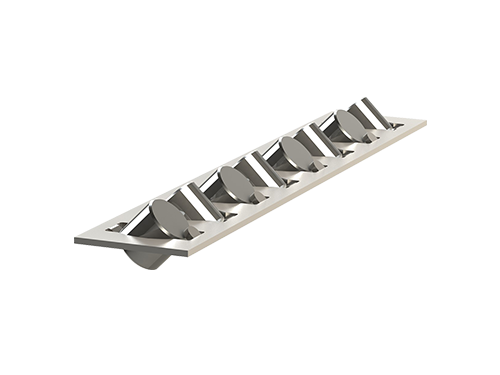

Klec AA:
- Velikosti: 1.5 - 15mm
- Válečky vedeny
- Pro horizontální aplikace
- Materiál: ocel nebo nerezová ocel 304

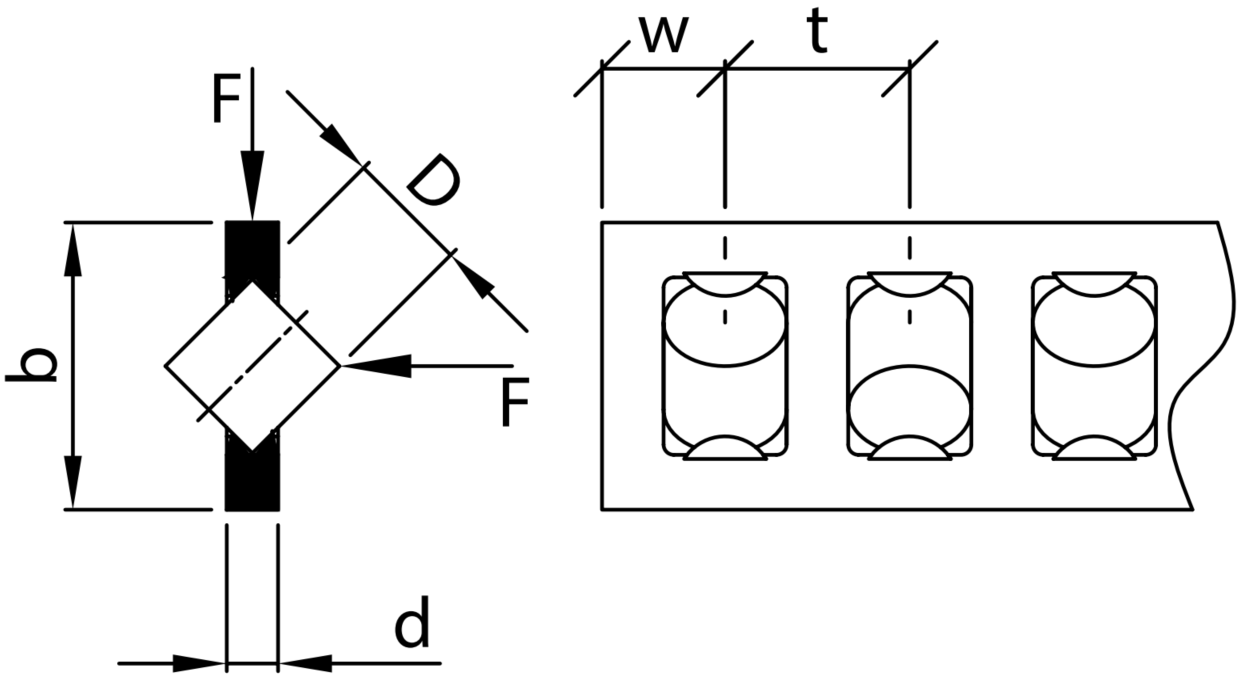

Klec AL:
- Velikosti: 6 - 15mm
- Válečky vedeny
- Pro horizontální a vertikální aplikace
- Vhodné pro aplikace, kde je klec delší než kolejnice
- Materiál klece: hliník

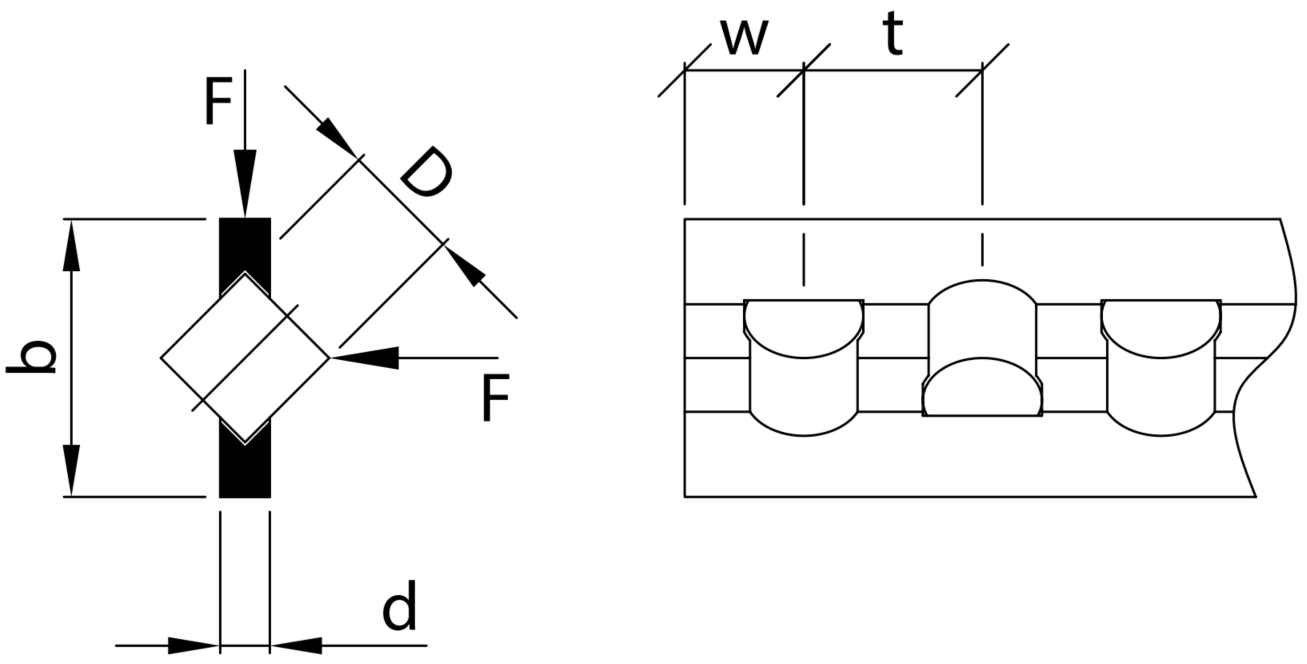

Klec KZR:
- Velikosti: 1.5 - 9mm
- Válečky vedeny
- Pro horizontální a vertikální aplikace
- Materiál klece: plast
- Vhodné pro aplikace, kde je klec delší než kolejnice

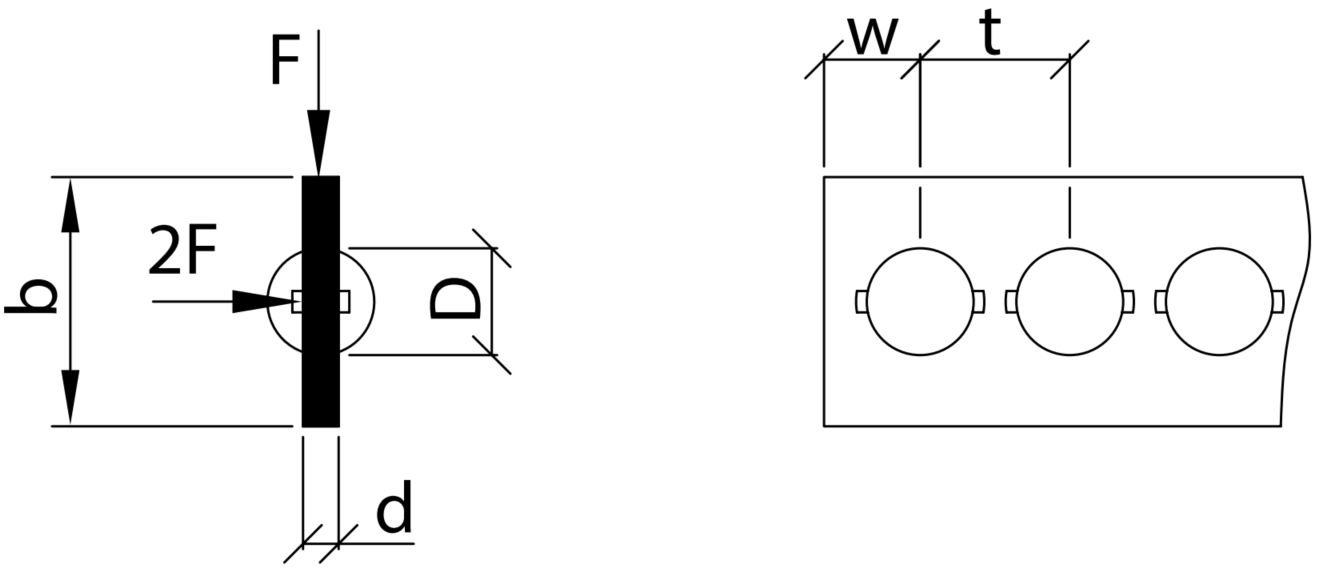

Klec KKLK:
- Velikosti: 1.5 - 12mm
- Kuličky vedeny
- Pro horizontální a vertikální aplikace
- Materiál klece: plast
- Vhodné pro aplikace, kde je klec delší než kolejnice
Klec JJ:
- Velikosti: 1.5 - 15mm
- Kuličky vedeny (6 - 15mm)
- Pro horizontální a vertikální aplikace
- Materiál klece: mosaz
Specifikace klecí:
| Typ klece | Rozměry (mm) |
Příslušenství | ||||||
| Standard | Nerezové | D |
b | d | t | w | Pro kolejnici |
Koncovky |
| R1.5xAA | R1.5xAA-SS | 1,5 | 3,8 | 0,2 | 2,5 | 2 | RSD-1.5 | GA |
| R1.5xKZR | R1.5xKZR-SS | 1,5 | 3,86 | 0,5 | 3 | 2 | RSD-1.5 | GB |
| K1.5xJJ | K1.5xJJ-SS | 1,5 | 3,5 | 0,5 | 3 | 1,5 | RSD-1.5 | GB |
| K1.5xKKLK | K1.5xKKLK-SS | 1,5 | 3,5 | 0,45 | 2,2 | 1,5 | RSD-1.5 | GB |
| R2xAA | R2xAA-SS | 2 | 5,6 | 0,3 | 4 | 2 | RSD-2 | GA |
| R2xKZR | R2xKZR-SS | 2 | 5,5 | 0,7 | 4 | 2 | RSD-2 | GB |
| K2xJJ | K2xJJ-SS | 2 | 5,5 | 0,8 | 4 | 2 | RSD-2 | GB |
| K2xKKLK | K2xKKLK-SS | 2 | 5 | 0,75 | 3,9 | 3 | RSD-2 | GB |
| R3xAA | R3xAA-SS | 3 | 7,5 | 0,5 | 5 | 2,5 | RSD-3 | GA |
| R3xKZR | R3xKZR-SS | 3 | 7 | 1 | 5 | 2,5 | RSD-3 | GB / GC |
| K3xJJ | K3xJJ-SS | 3 | 7,5 | 1,2 | 5 | 2,5 | RSD-3 | GB / GC |
| K3xKKLK | K3xKKLK-SS | 3 | 7 | 1 | 4,2 | 2,7 | RSD-3 | GB / GC |
| R4xAA | R4xAA-SS | 4 | 10 | 0,5 | 7 | 5 | RSD-4 | GA |
| K4xJJ | K4xJJ-SS | 4 | 10 | 1,0 | 7 | 5 | RSD-4 | GB / GC |
| R6xAA | R6xAA-SS | 6 | 14 | 0,75 | 9 | 6 | RSD-6 | GA |
| R6xAL | R6xAL-SS | 6 | 14 | 2,5 | 9 | 6 | RSD-6 | GB / GC |
| R6xKZR | R6xKZR-SS | 6 | 14 | 2,5 | 8,5 | 6 | RSD-6 | GB / GC |
| K6xJJ | K6xJJ-SS | 6 | 14 | 2,5 | 9 | 6 | RSD-6 | GB / GC |
| K6xKKLK | K6xKKLK-SS | 6 | 14 | 2,5 | 9 | 6 | RSD-6 | GB / GC |
| R9xAA | R9xAA-SS | 9 | 20 | 1 | 14 | 9 | RSD-9 | GA |
| R9xAL | R9xAL-SS | 9 | 20 | 4 | 14 | 9 | RSD-9 | GB / GC |
| R9xKZR | R9xKZR-SS | 9 | 20 | 3 | 14 | 9 | RSD-9 | GB / GC |
| K9xJJ | K9xJJ-SS | 9 | 20 | 4 | 14 | 9 | RSD-9 | GB / GC |
| K9xKKLK | K9xKKLK-SS | 9 | 20 | 3,5 | 14 | 9 | RSD-9 | GB / GC |
| R12xAA | R12xAA-SS | 12 | 26 | 1,2 | 18 | 11 | RSD-12 | GA |
| R12xAL | R12xAL-SS | 12 | 25 | 5 | 18 | 11 | RSD-12 | GB / GC |
| K12xJJ | K12xJJ-SS | 12 | 25 | 5 | 18 | 11 | RSD-12 | GB / GC |
| K12xKKLK | K12xKKLK-SS | 12 | 20 | 4 | 15,5 | 11 | RSD-12 | GB / GC |
| R15xAA | R15xAA-SS | 15 | 35 | 1,2 | 20 | 12 | RSD-15 | GA |
| R15xAL | R15xAL-SS | 15 | 35 | 5 | 20 | 12 | RSD-15 | GB / GC |
| K15xJJ | K15xJJ-SS | 15 | 35 | 5 | 20 | 12 | RSD-15 | GB / GC |

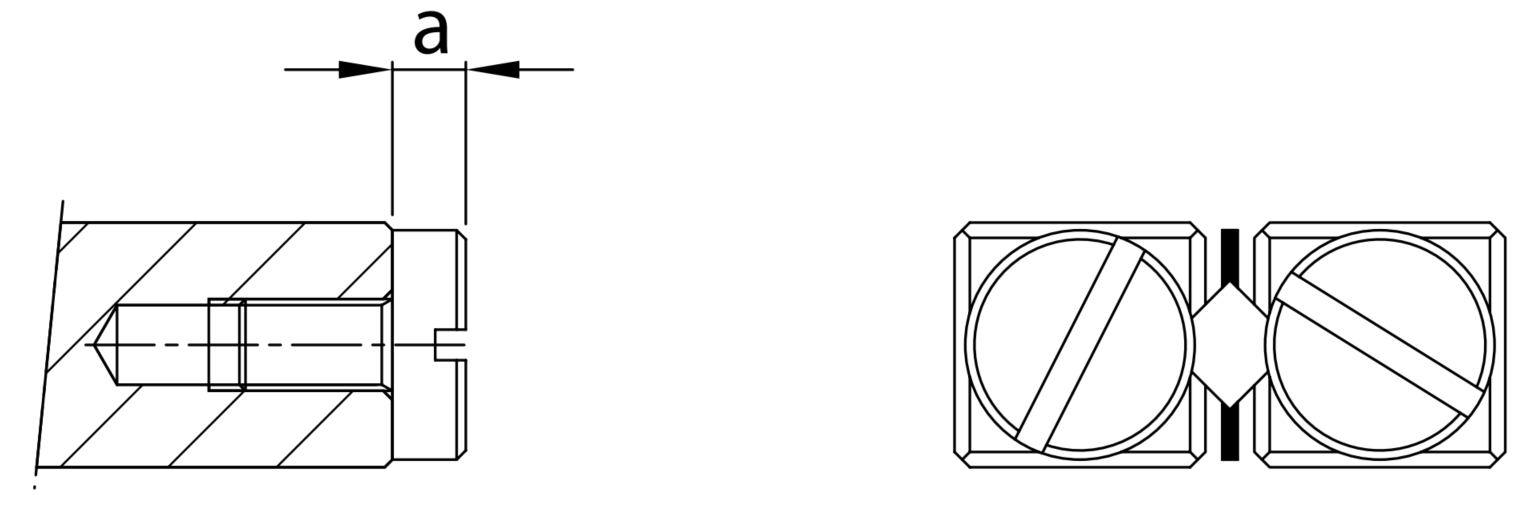

Koncovka GA:
- Velikosti: 1.5 - 15mm
- Pro horizontální aplikace
- Pro klece AA
- Pro kolejnice RSD

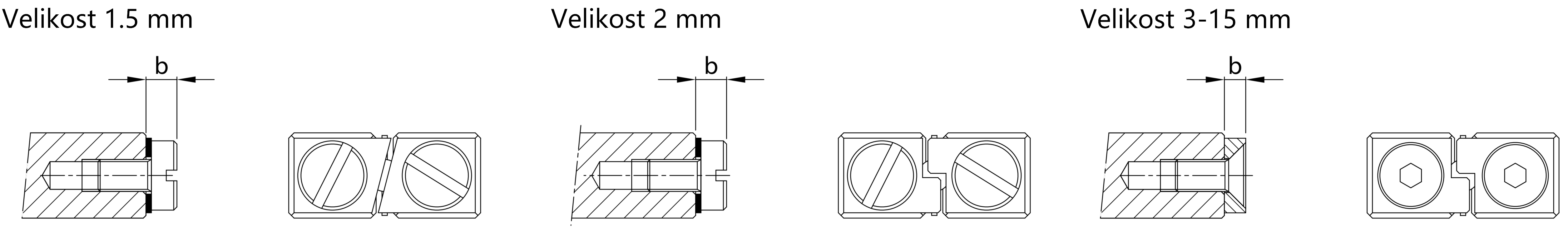

Koncovka GB:
- Velikosti: 1.5 - 15mm
- Pro horizontální a vertikální aplikace
- Pro klece AL, KZR, JJ, KKLK, KRE, KREV
- Pro kolejnice RSD a RSDE

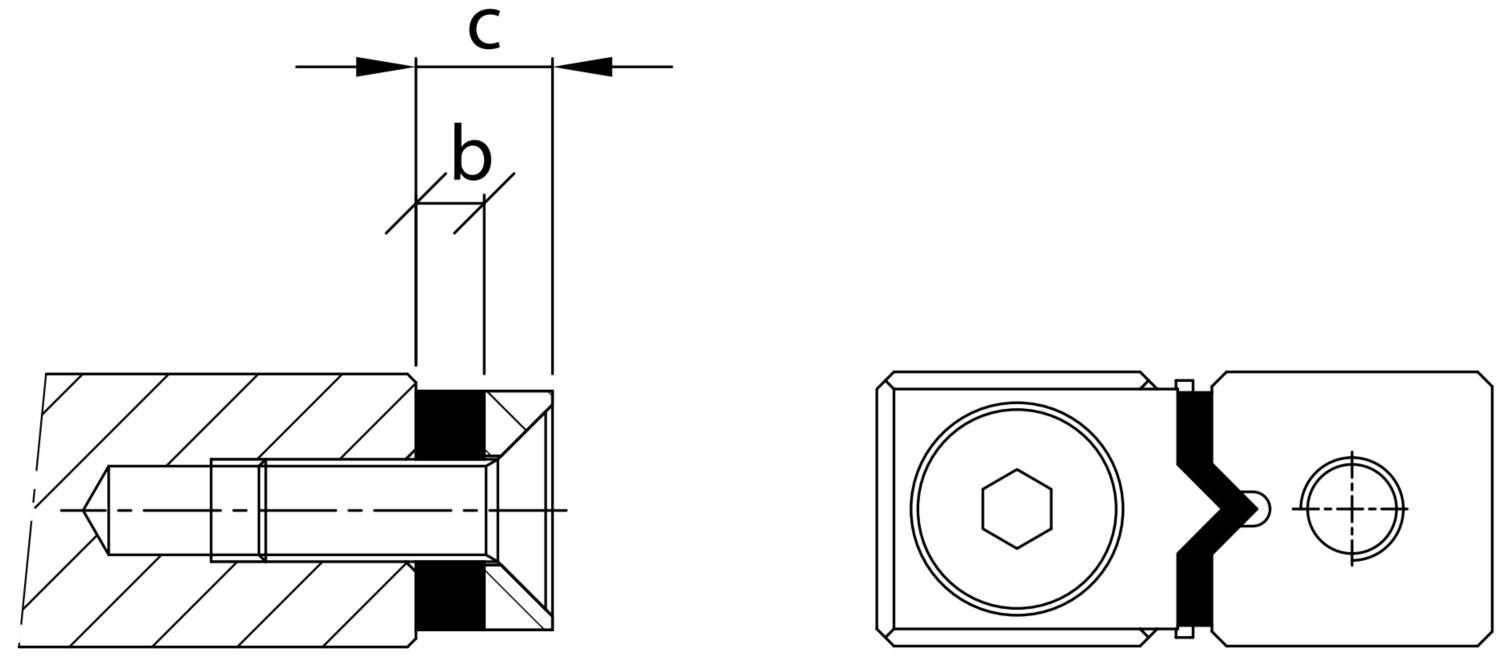

Koncovka GC se stíracím prvkem GCA:
- Velikosti: 3 - 15mm
- Pro horizontální a vertikální aplikace
- Pro klece AL, KZR, JJ, KKLK
- Pro kolejnice RSD
- Vhodné pro aplikace, kde je klec delší než kolejnice
- 4 kusy na sadu
Specifikace koncovek:
| Rozměry | Velikosti | |||||||
| 1.5 |
2 | 3 | 4 | 6 | 9 |
12 | 15 | |
| a | 1,5 | 2 | 2,4 | 2,7 | 3,7 | 4,2 | 5,3 | 5,3 |
| b | 2 | 2,6 | 2 | 2,5 | 3,2 | 4,2 | 5,2 | 6,3 |
| c | - | - | 5 | 2,7 | 6,2 | 7,2 | 8,2 | 9,3 |

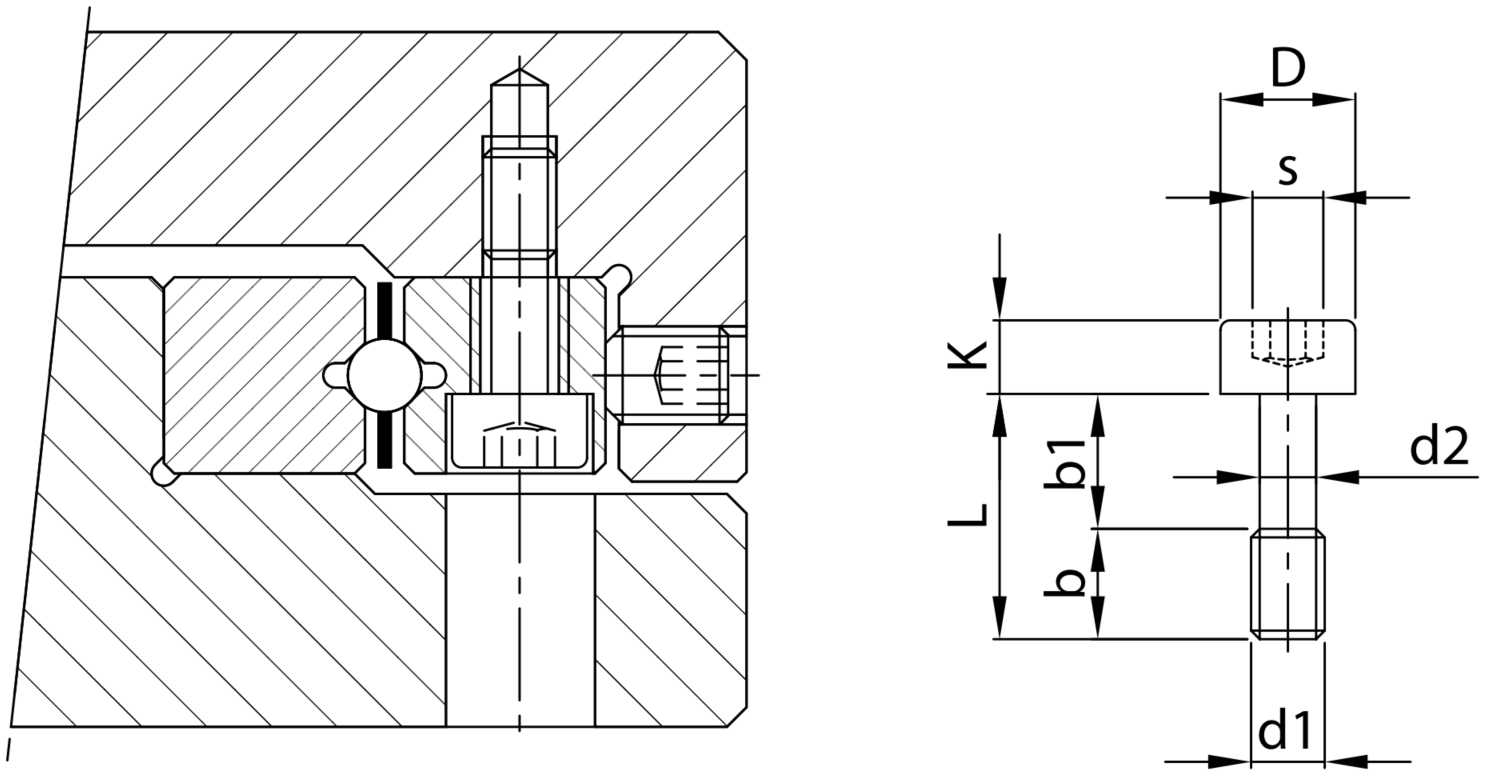

Montážní šroub GD:
- Pro kompenzaci vzdáleností mezi montážními otvory
- Doporučeno pro aplikace, kde jsou předepnutá lineární vedení
- Pro kolejnice RSD a RSDE
Specifikace montážního šroubu GD:
| Typ | Velikosti | Max. utahovací moment (Nm) | |||||||
| L |
b | b1 | D | d1 | d2 | K | s | ||
| GD-3 | 12 | 5 | 7 | 5 | M3 | 2,3 | 3 | 2,5 | 1,60 |
| GD-4 | 16 | 7 | 9 | 6,5 | M4 | 3 | 4 | 3 | 3,92 |
| GD-6 | 20 | 8 | 12 | 8 | M5 | 3,9 | 5 | 4 | 7,68 |
| GD-9 | 30 | 12 | 18 | 8,5 | M6 | 4,6 | 6 | 5 | 13,60 |
| GD-12 | 40 | 17 | 23 | 11,3 | M8 | 6,2 | 8 | 6 | 19,20 |
| GD-15 | 45 | 16 | 29 | 13,9 | M10 | 7,9 | 10 | 8 | 38,40 |
Katalogový list
Odkazy
Modely
Video
