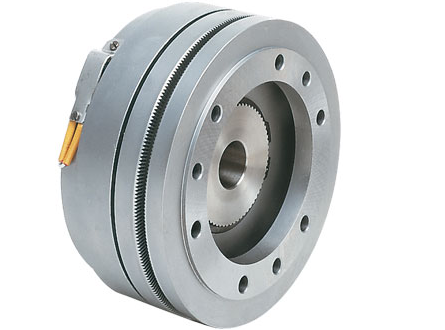

Brzda EC-N/Z-F
Zubová pružinová spojka
- Napětí 24 V DC - 0 + 15%
- Používá se pro aplikace v olejové lázni a suché aplikace
- Nouzová nebo parkovací brzda; zapíná se v klidu nebo při velmi nízkých otáčkách
- Magnetická miska (1) je připevněna na pevnou podpěru, zatímco ozubené pouzdro (9) je připojeno k brzděnému kinematickému systému.
- Statické momenty (Ms) od 25 do 150 Nm

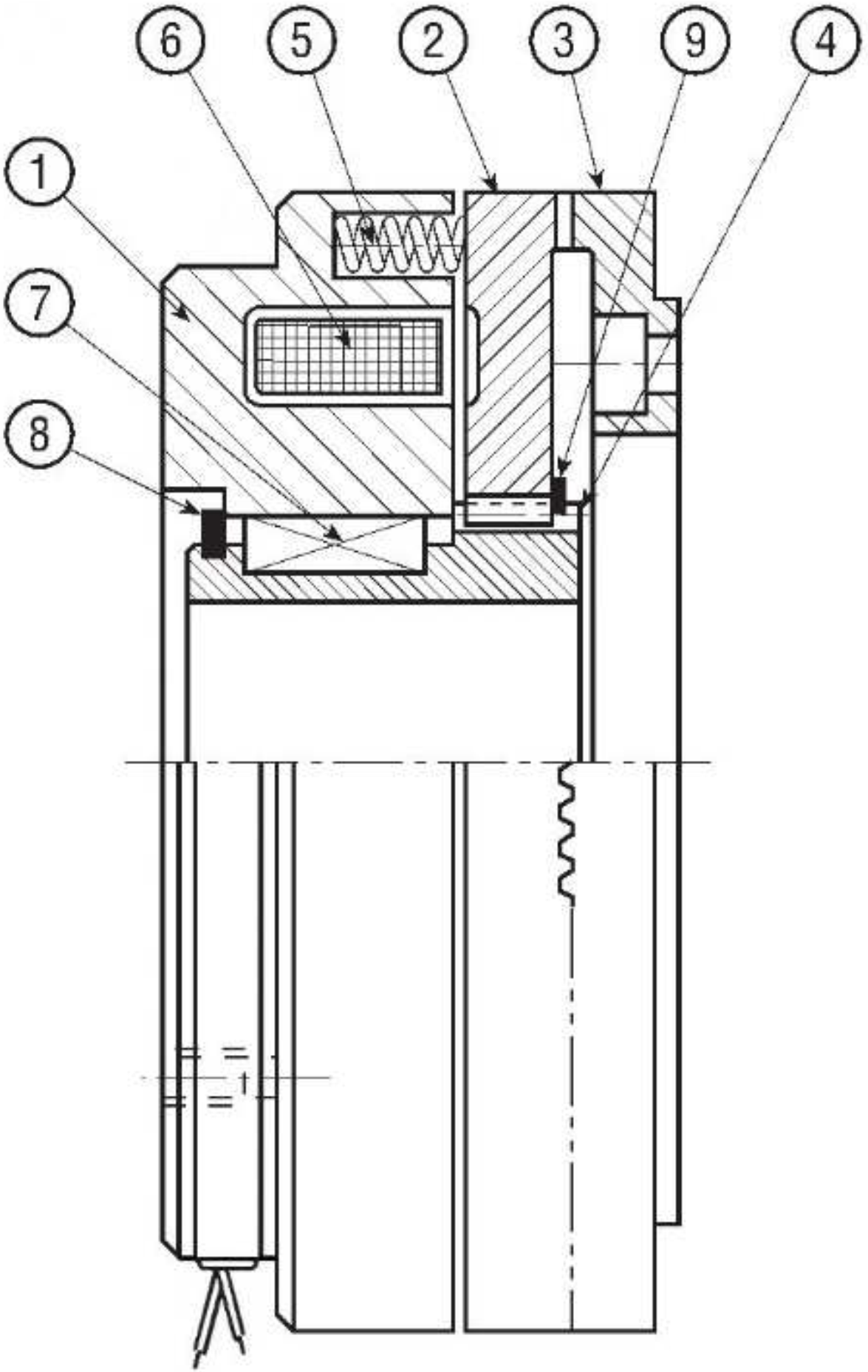

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI SPOJKY
3. OZUBENÁ PŘÍRUBA (PROTIKUS)
4. OZUBENÝ NÁBOJ
5. PRUŽINA
6. CÍVKA
7. PERO
8. VNĚJŠÍ POJISTNÝ KROUŽEK
9. VNĚJŠÍ POJISTNÝ KROUŽEK
Aplikace

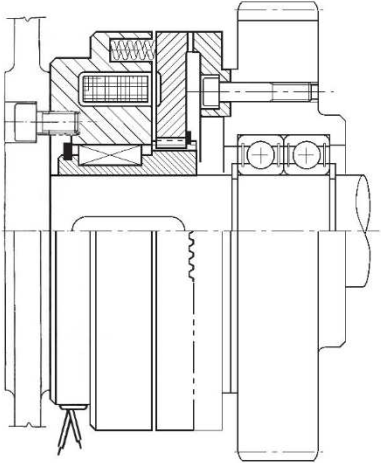

Příklad montáže:
