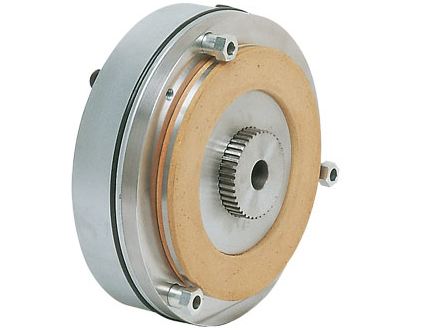

Brzda EMF-N/B
Jednokotoučová, pružinová elektromagnetická brzda, základní provedení
- Napětí 24 V DC - 0 + 15%
- Používá se pro suché aplikace, jako nouzová nebo parkovací brzda
- Krouticí moment se nastavuje seřizovacím kroužkem (5)
- Statické momenty (Ms) od 6 do 550 Nm

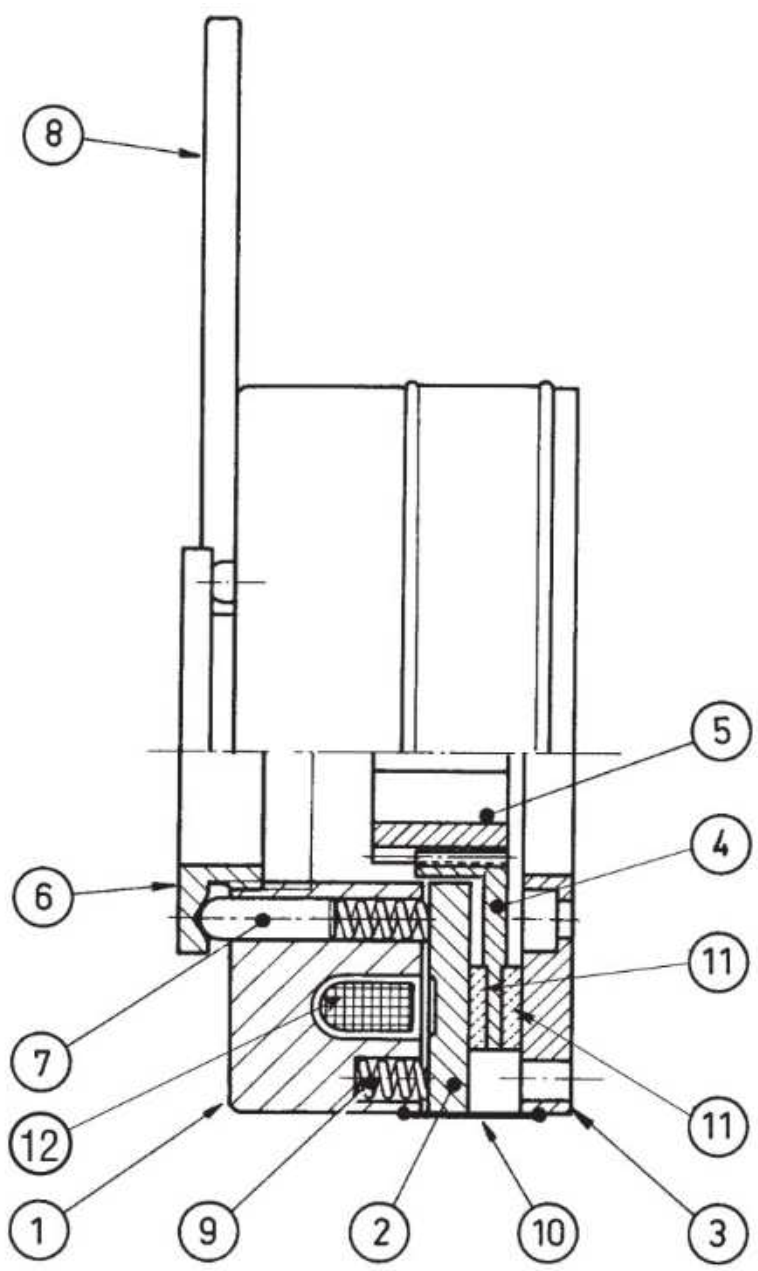

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. PŘÍRUBA
3. HLAVNÍ DESKA
4. BRZDOVÝ KOTOUČ
5. OZUBENÝ NÁBOJ
6. SEŘIZOVACÍ KROUŽEK
7. VODICÍ ČEP
8. UVOLŇOVACÍ PÁKA
9. PRUŽINY
10. OCHRANNÝ PÁS
11. TŘECÍ OBLOŽENÍ
12. CÍVKA
Aplikace

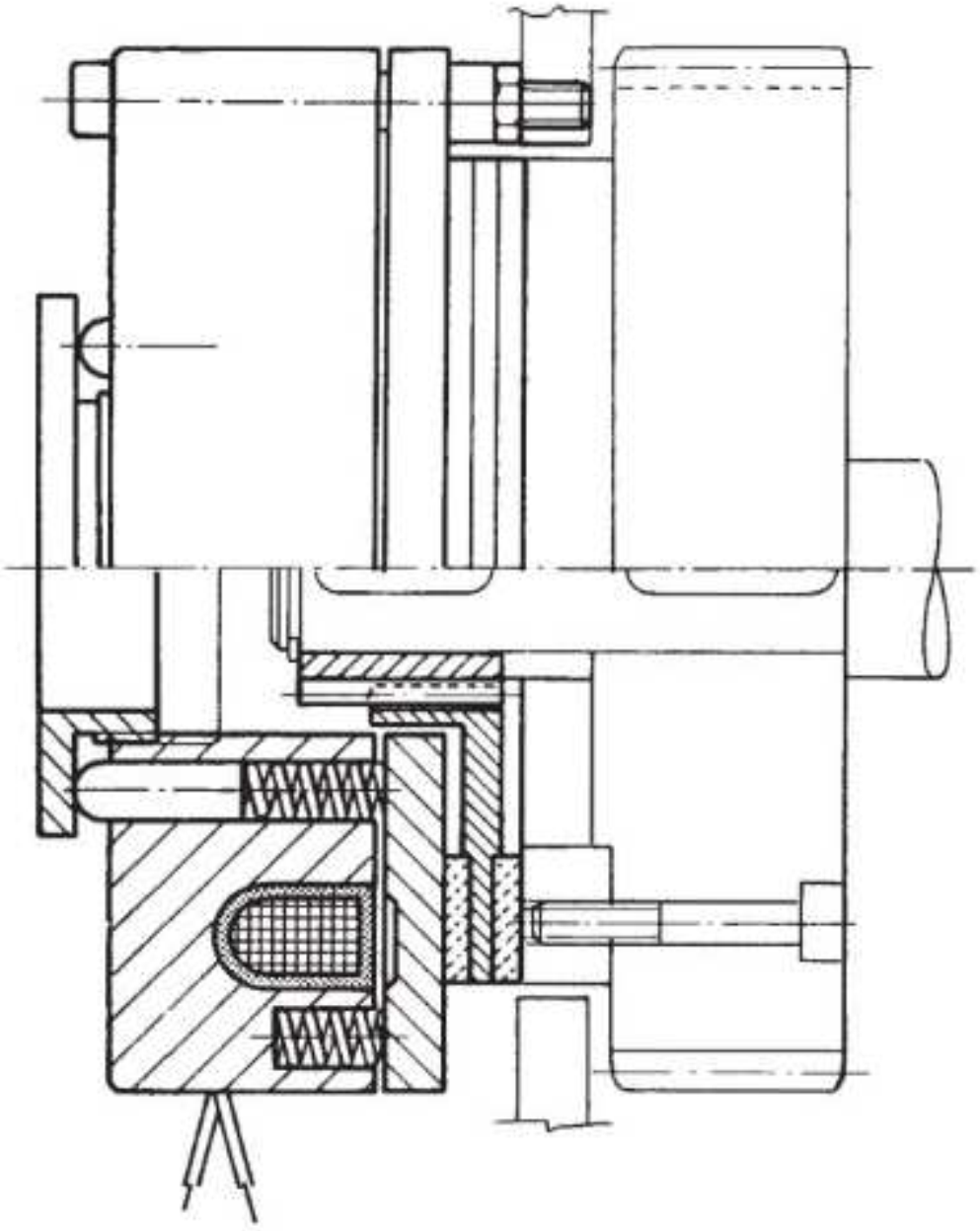

Příklad montáže:
Katalogový list
