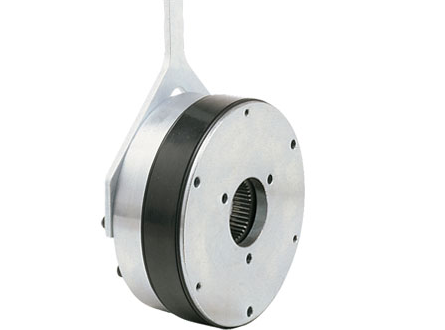

Brzda EMF-N/CL
Jednokotoučová, pružinová elektromagnetická brzda s uvolňovací páčkou
- Napětí 24 V DC - 0 + 15 %
- Používá se pro suché aplikace, jako nouzová nebo parkovací brzda
- Byla nainstalována uvolňovací páka pro (ruční) otevření kinematických pohybových zařízení, když není k dispozici napájení
- Statické momenty (Ms) od 5 do 440 Nm

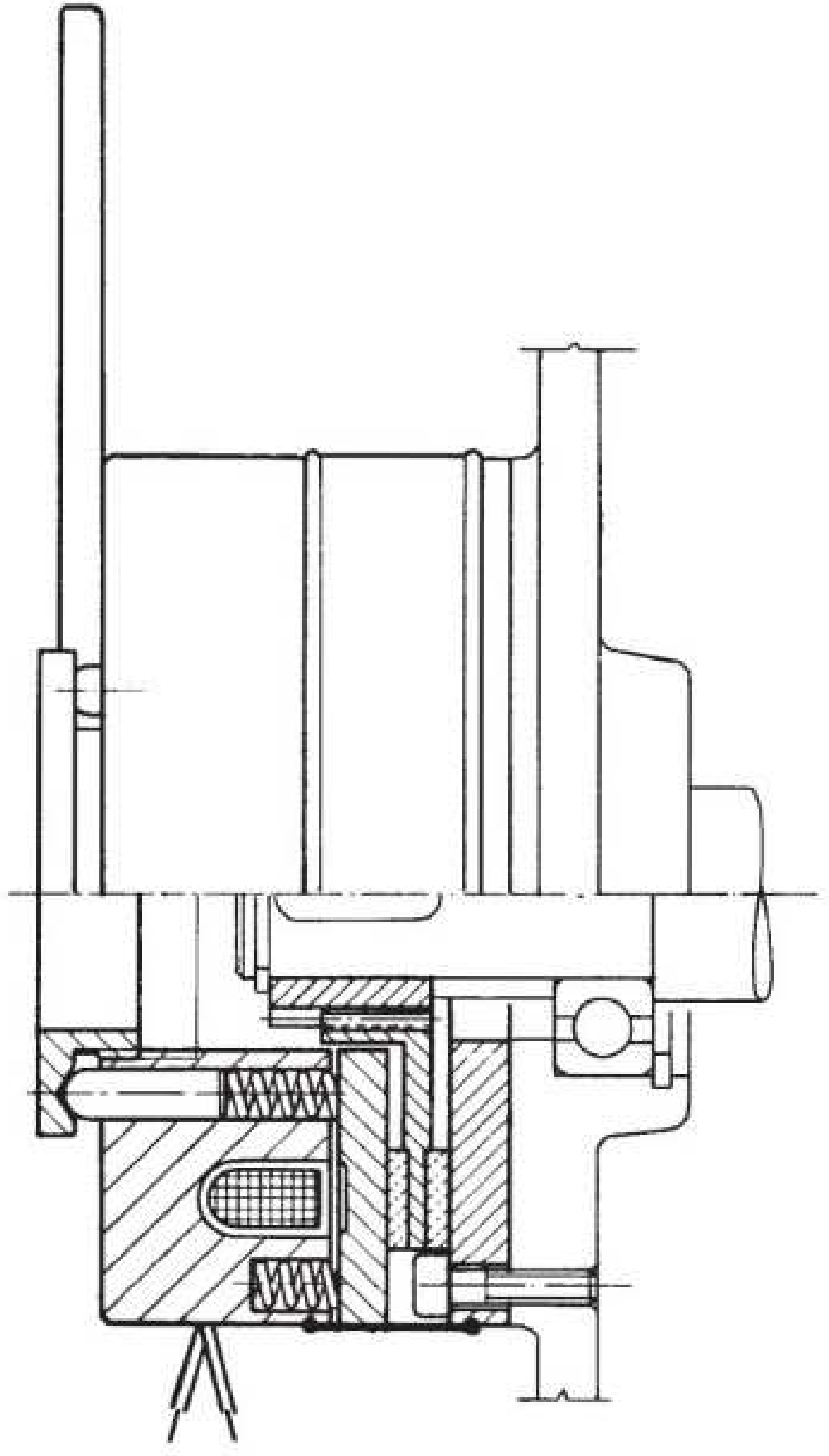

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. PŘÍRUBA
3. HLAVNÍ DESKA
4. BRZDOVÝ KOTOUČ
5. OZUBENÝ NÁBOJ
6. SEŘIZOVACÍ KROUŽEK
7. VODICÍ ČEP
8. UVOLŇOVACÍ PÁKA
9. PRUŽINY
10. OCHRANNÝ PÁS
11. TŘECÍ OBLOŽENÍ
12. CÍVKA
Aplikace
Příklad montáže:
Katalogový list
