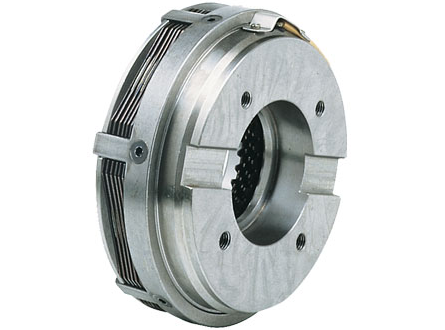

Brzda EBLF
Elektromagnetická brzda s více kotouči
- Napětí 24 V DC - 0 + 15%
- Používá se v olejové lázni
- Brzda se připevňuje ke stěně pomocí náboje (8), který je drážkovaně spojen s brzděným hřídelem
- Statické momenty (Ms) od 20 do 3600 Nm

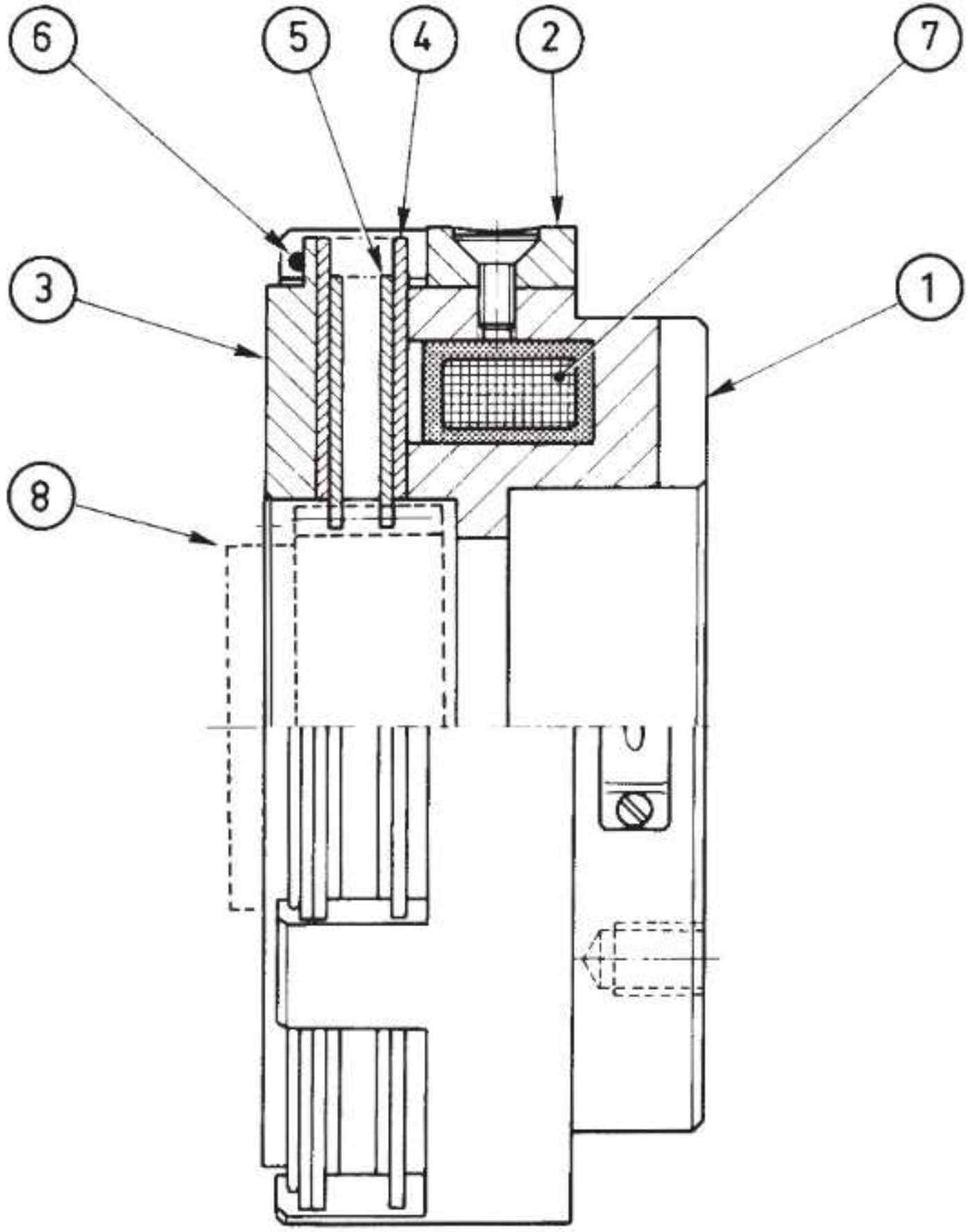

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. DOMEK HRNCE / TĚLA
3. PŘÍRUBA
4. VNĚJŠÍ DISK
5. VNITŘNÍ DISK
6. UZAVÍRACÍ KROUŽEK
7. CÍVKA
8. OZUBENÝ NÁBOJ (NA VYŽÁDÁNÍ)
Aplikace

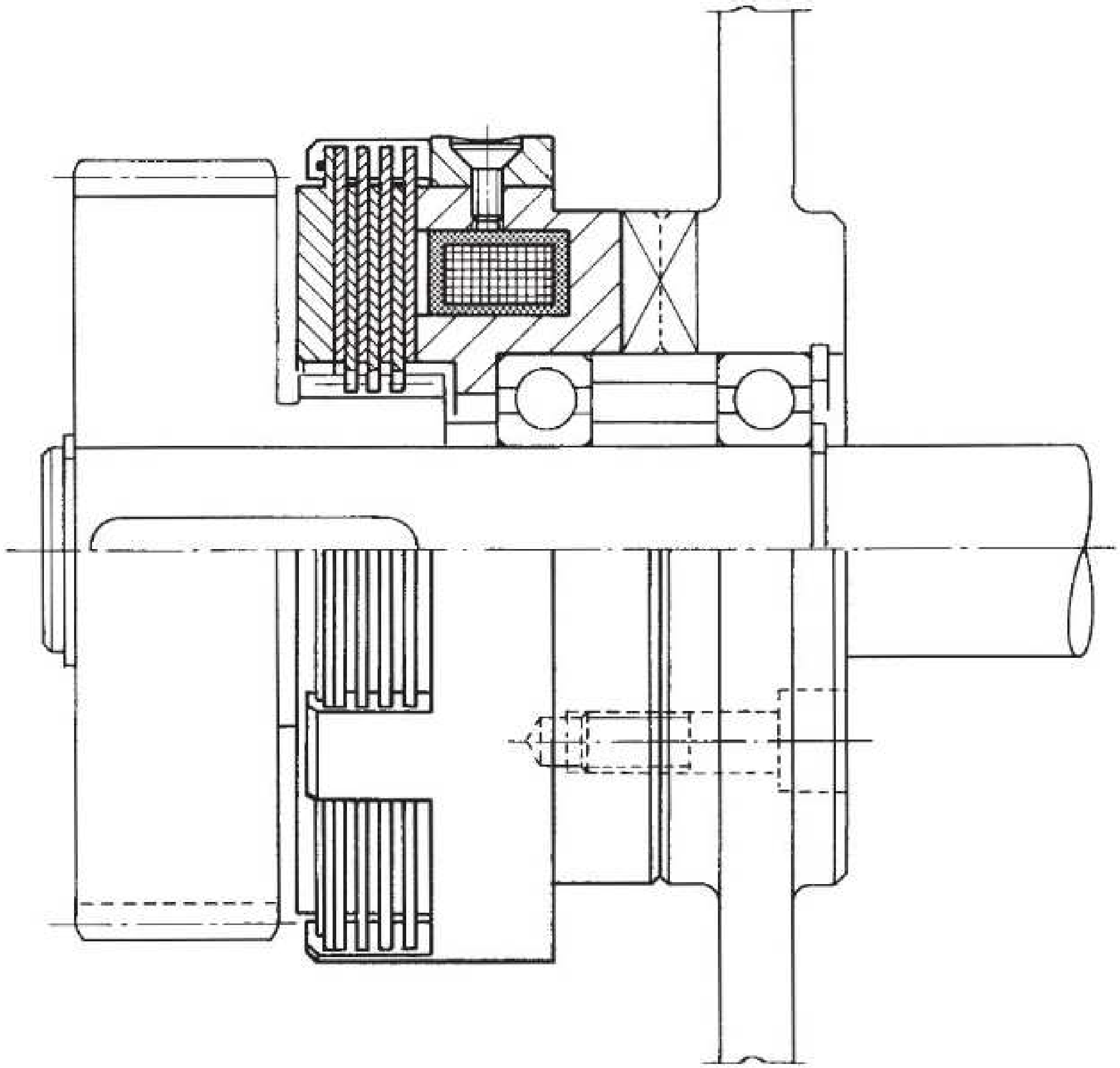

Příklad montáže:
Příslušenství
Katalogový list
Odkazy
Modely
Nebo v případě zájmu na vyžádání info@mnsystems.cz
Video
