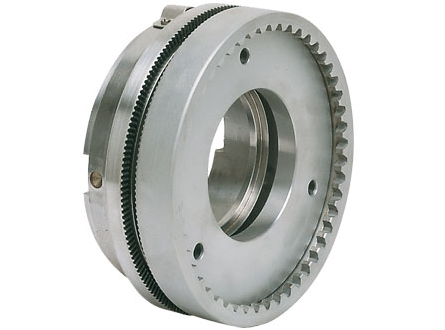

Brzda EBLF/ZD
Elektromagnetická brzda s předním ozubením, provoz s ozubenou přírubou
- Napětí 24 V DC - 0 + 15%
- Používá se pro aplikace v suché a olejové lázni
- Musí být zapnuta v klidu nebo při velmi nízkých otáčkách
- Magnetická miska je připevněna ke stěně, zatímco příruba (7) je připojena k brzděnému dílu
- Statické momenty (Ms) od 100 do 6000 Nm

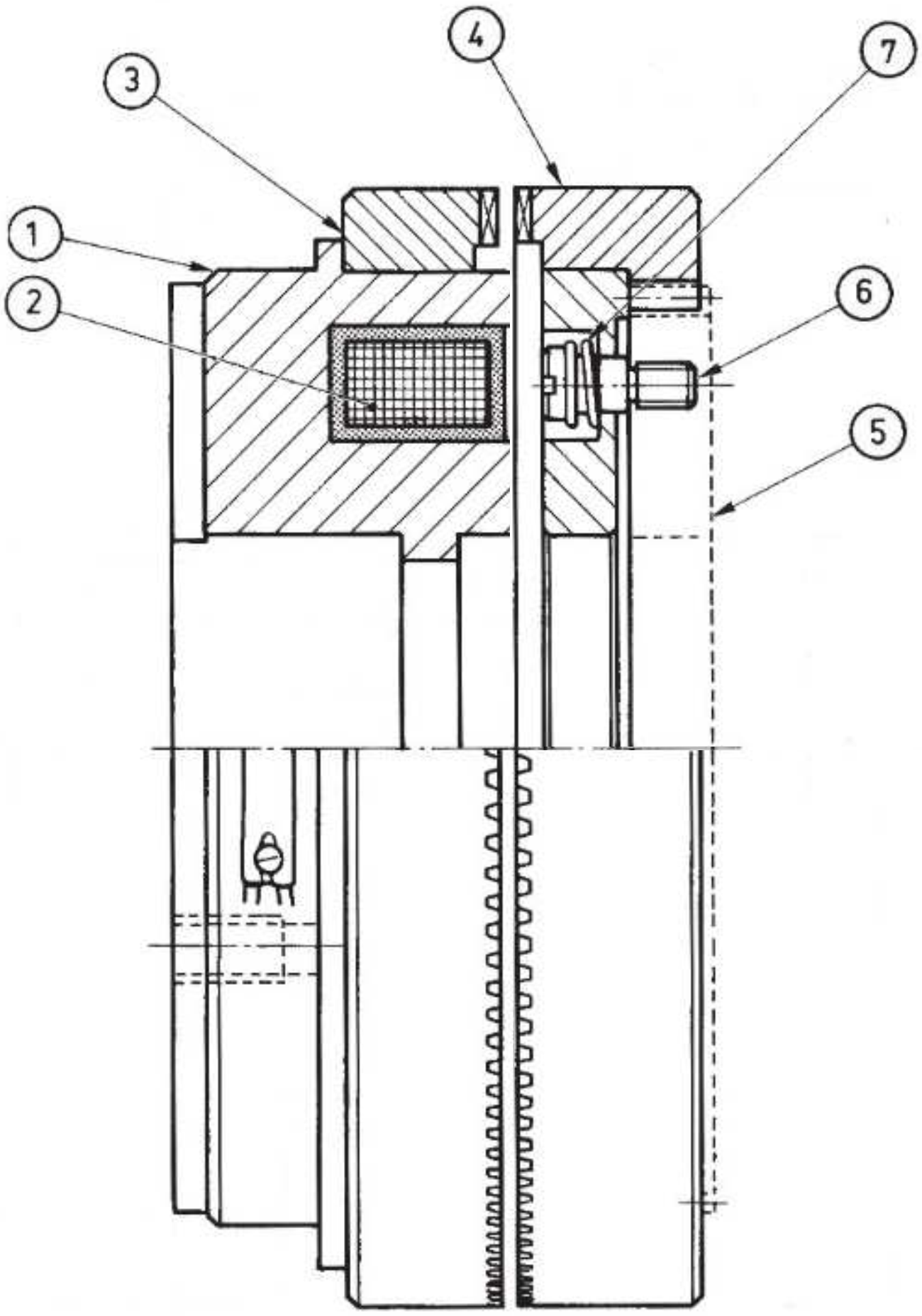

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI
4. OZUBENÁ PŘÍRUBA KOTVY
5. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
6. VODICÍ KOLÍK PRUŽINY
7. PRUŽINA
Katalogový list
