Brzda EMF/MD

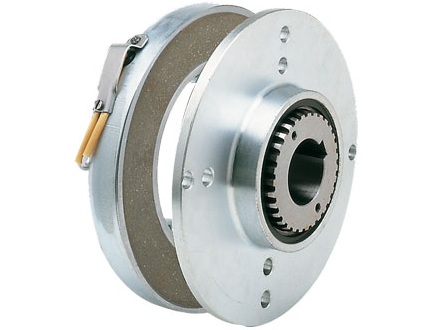

Jednokotoučová elektromagnetická brzda s nábojem

- Napětí 24 V DC - 0 + 15%
- Používá se pro suché aplikace
- Obsahuje automatický systém pro snížení opotřebení třecích ploch
- Magnetická miska (1) je upevněna na pevném nosiči, zatímco ozubený náboj (8) je drážkovaný na rotujícím hřídeli, který má být brzděn
- Statické momenty (Ms) od 6 do 950 Nm

emf md

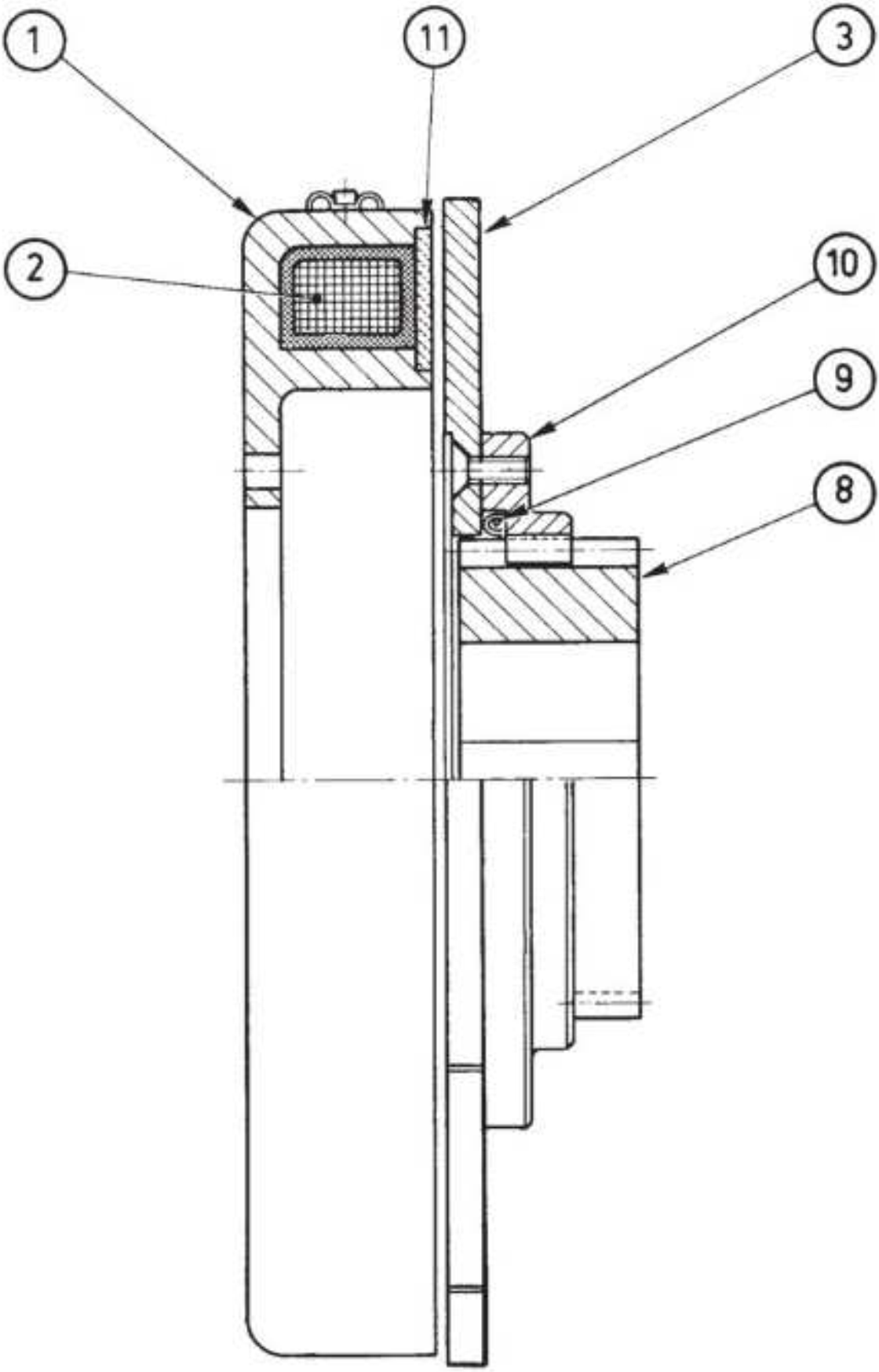

SCHÉMA



1. MAGNETICKÉ TĚLO / HRNEC

2. CÍVKA

3. PŘÍRUBA

4. VODÍCÍ KOLÍKY

5. PRUŽINA

6. TLAČNÁ PRUŽINA TŘECÍ DESKY

7. VODÍCÍ POUZDRO

8. OZUBENÝ NÁBOJ

9. PRUŽINA A SAMONASTAVOVACÍ KROUŽEK

10. PŘÍRUBA S OZUBENÍM

11. TŘECÍ OBLOŽENÍ

* Mezi oběma částmi nesmí být nikdy žádná nesouosost.

Aplikace

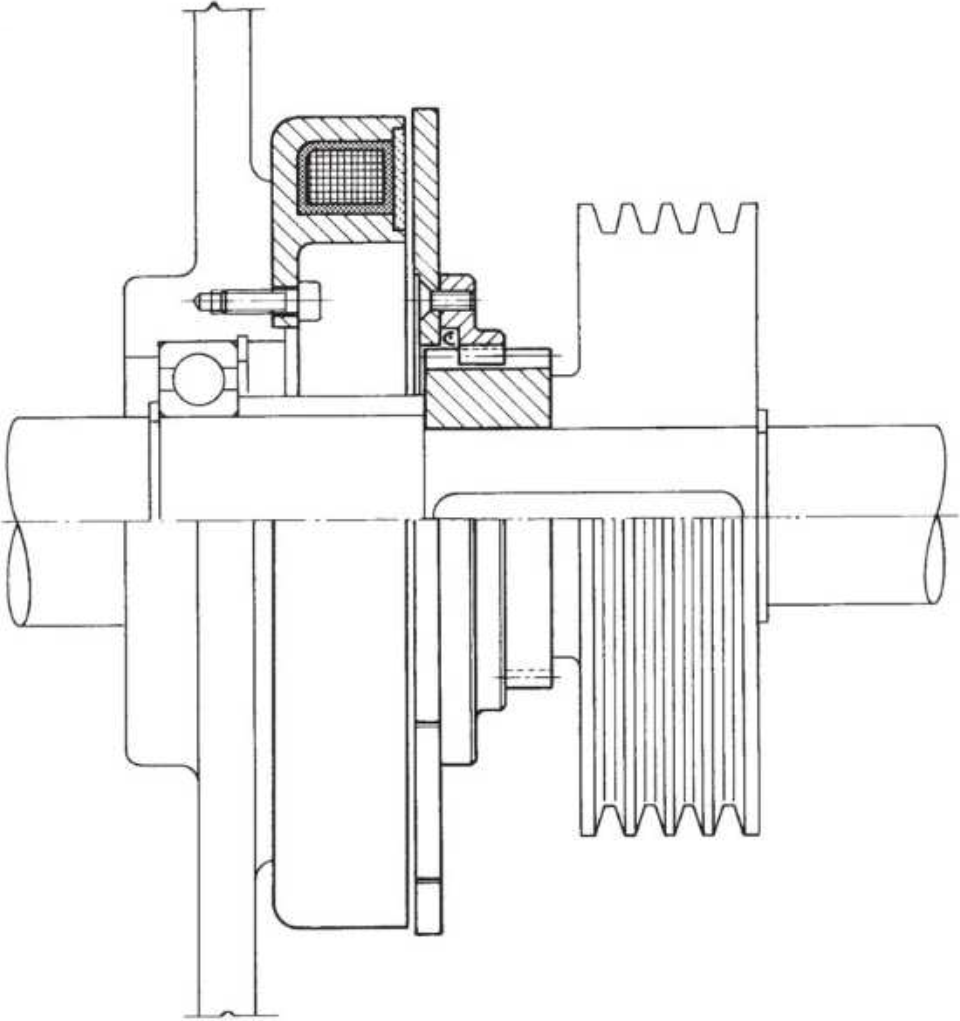

Příklad montáže:

emf md

Katalogový list

KATALOGOVÝ LIST
