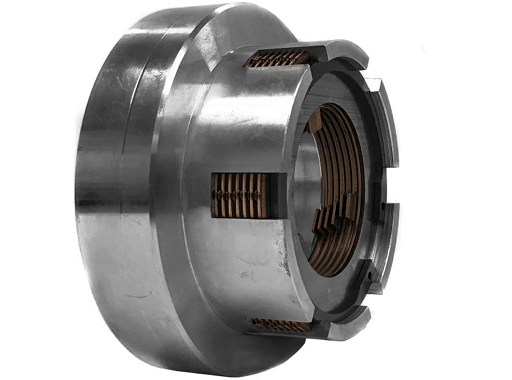

Brzda FOL-N/B-BF
Pružinová hydraulicky brzděná vícekotoučová brzda bez montážní příruby
- Použití: suché (přizpůsobení pro použití v olejové lázni na vyžádání) - hřídel je zablokována pouhým odběrem tlaku z průchodky
- Montáž: musí být zajištěna přesná středicí podpěra
- Statický moment (Ms) od 95 do 2400 Nm

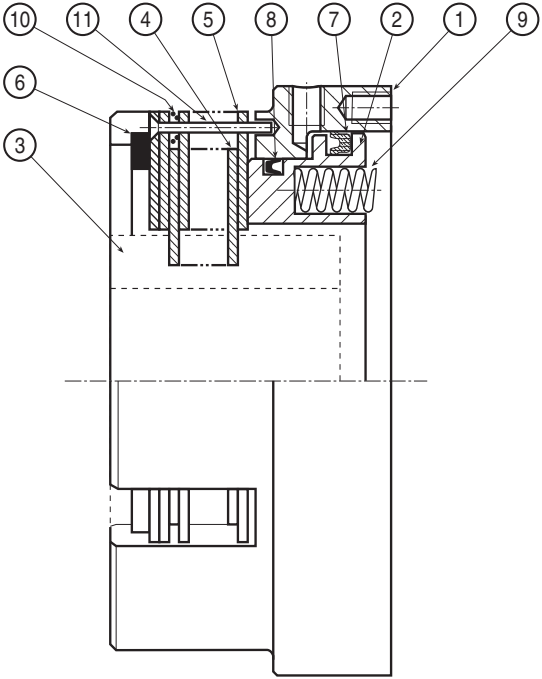

SCHÉMA
1. VÁLEC
2. PÍST
3. NÁBOJ (NA VYŽÁDÁNÍ)
4. VNITŘNÍ DISK
5. VNĚJŠÍ DISK
6. VNITŘNÍ POJISTNÝ KROUŽEK
7. VNĚJŠÍ POJISTNÝ KROUŽEK
8. GUFERO
9. PRUŽINA
10. VYMEZOVAČ DISKŮ
Aplikace

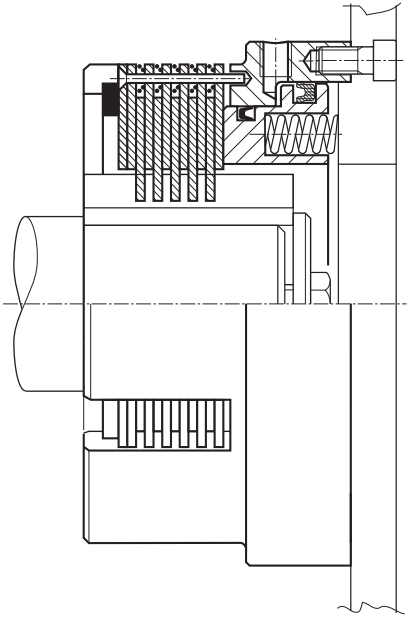

Příklad montáže:
Katalogový list
