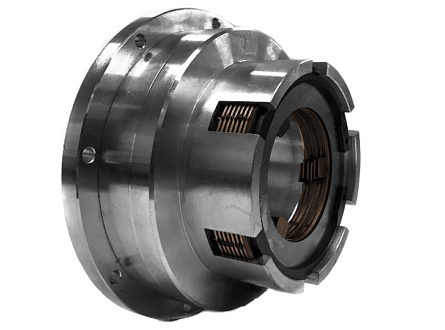

Brzda FOL-N/C-BF
Pružinová hydraulicky spouštěná vícekotoučová brzda s montážní přírubou
- Použití: suché (přizpůsobení pro použití v olejové lázni na vyžádání) - hřídel je zablokována pouhým odpojením tlaku z hnacího motoru
- Montáž: velmi důležité je správné vycentrování montážní příruby na stroji
- Statický moment (Ms) od 95 do 2400 Nm

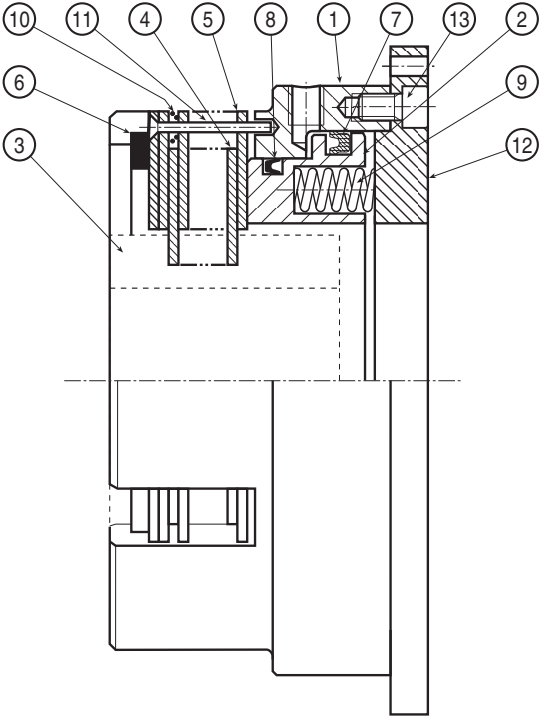

SCHÉMA
1. VÁLEC
2. PÍST
3. NÁBOJ (NA VYŽÁDÁNÍ)
4. VNITŘNÍ DISK
5. VNĚJŠÍ DISK
6. VNITŘNÍ POJISTNÝ KROUŽEK
7. VNĚJŠÍ POJISTNÝ KROUŽEK
8. GUFERO
9. PRUŽINA
10. VYMEZOVAČ DISKŮ
11. VODICÍ KOLÍK PRUŽINY
12. MONTÁŽNÍ PŘÍRUBA
13. ZAJIŠŤOVACÍ ŠROUB MONTÁŽNÍ PŘÍRUBY
Aplikace

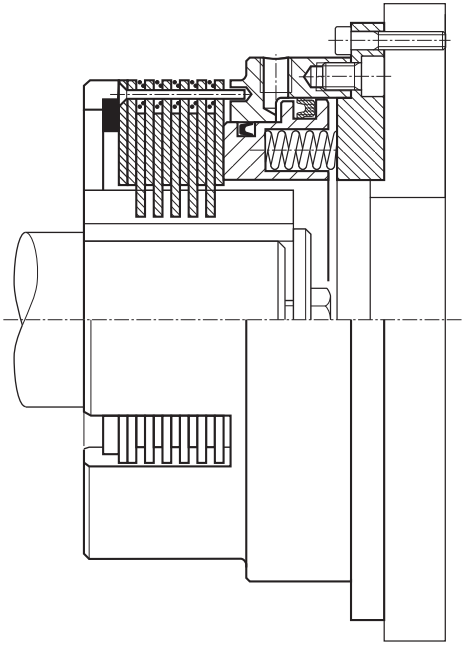

Příklad montáže:
