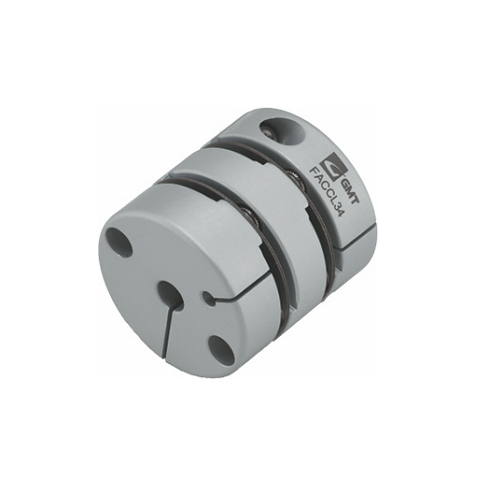

Flexibilní disková spojka FACCL
Flexibilní disková spojka FACCL
- Velikost: 21 - 55mm (vnější průměr)
- Přenášený kroutící moment: 1,2 - 25,0Nm
- Typ zajištění: šrouby dle ISO 4762
- Materiál: eloxovaný hliník
Technické informace:

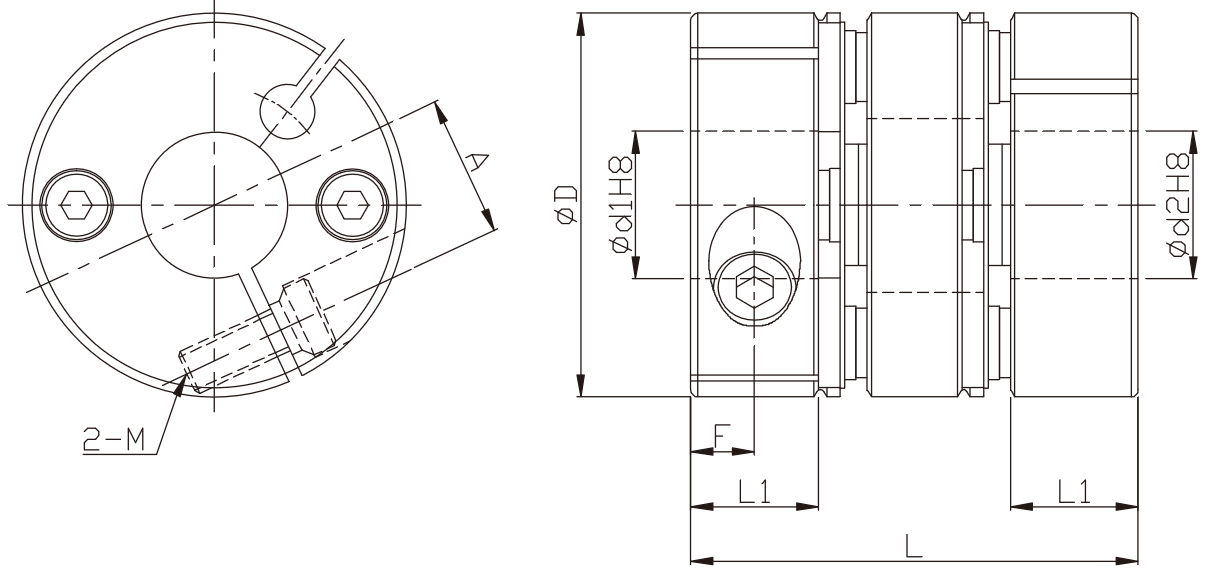

| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Max. otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | |||||||
| ØD | L | L1 | A | F | M | Úhlová | Paralelita | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FACCL | 21 | 24,5 | 7 | 7 | 3,5 | M2,5 | 1,2 | 1,0 | 0,10 | ±0,20 | 1000 | 10000 | 1,11 x 10-6 | 1,2 |
| FACCL | 28 | 32 | 9 | 9,5 | 4 | M3 | 1,6 | 1,2 | 0,15 | ±0,20 | 1300 | 10000 | 4,68 x 10-6 | 1,5 |
| FACCL | 34 | 35 | 9,8 | 12 | 5 | M3 | 4 | 1,5 | 0,20 | ±0,20 | 2800 | 10000 | 1,10 x 10-5 | 1,5 |
| FACCL | 46 | 44 | 12,6 | 16,5 | 6 | M4 | 10 | 1,5 | 0,25 | ±0,30 | 6200 | 10000 | 4,70 x 10-5 | 3,5 |
| FACCL | 55 | 55 | 16 | 20,5 | 7 | M5 | 25 | 1,5 | 0,25 | ±0,30 | 12000 | 10000 | 1,19 x 10-4 | 6 |
Nomenklatura značení:

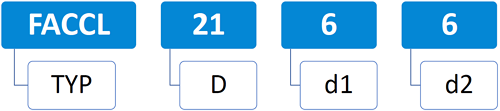

Příklad značení: FACCL - 21 - 6 - 6
- FACCL (typ spojky)
- 21 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
