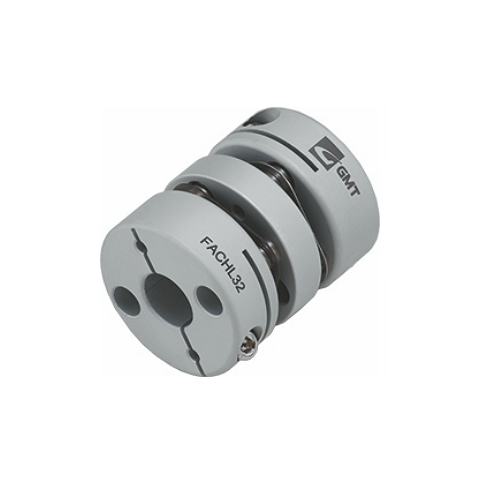

Flexibilní disková spojka FACHL
Flexibilní disková spojka FACHL
- Velikost: 19 - 50mm (vnější průměr)
- Přenášený kroutící moment: 0,7 - 9,0Nm
- Typ zajištění: šrouby dle ISO 4762
- Materiál: eloxovaný hliník
Technické informace:

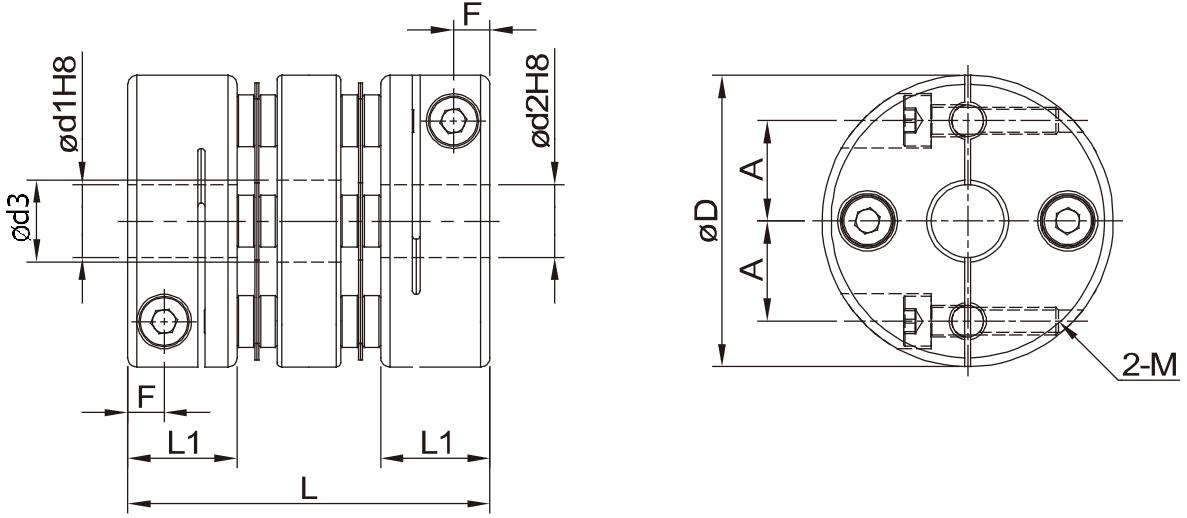

| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Max. otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | ||||||||
| ØD | L | L1 | d3 | A | F | M | Úhlová | Paralelita | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FACHL | 19 | 27 | 8 | 8,5 | 6,5 | 2,5 | 2 | 0,7 | 1,5 | 0,12 | ±0,5 | 200 | 10000 | 8,7 x 10-7 | 0,5 |
| FACHL | 25 | 31 | 10 | 12,5 | 9 | 3,5 | 2,5 | 1 | 1,5 | 0,12 | ±0,5 | 450 | 8000 | 2,7 x 10-6 | 1 |
| FACHL | 32 | 40 | 12 | 16 | 11 | 4 | 3 | 2,5 | 1,5 | 0,15 | ±0,5 | 1100 | 6000 | 9,6 x 10-6 | 1,5 |
| FACHL | 40 | 44 | 14 | 21 | 15 | 5 | 4 | 3,5 | 1,5 | 0,15 | ±0,5 | 1400 | 5000 | 1,9 x 10-5 | 2,5 |
| FACHL | 50 | 57 | 18 | 26 | 18 | 6 | 5 | 9 | 1,5 | 0,15 | ±0,5 | 2200 | 4000 | 8,1 x 10-5 | 7 |

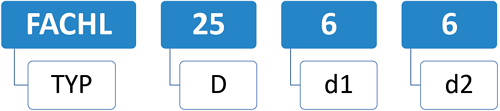

Nomenklatura značení:
Příklad značení: FACHL - 25 - 6 - 6
- FACHL (typ spojky)
- 25 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
Katalogový list
Odkazy
Modely
Video
