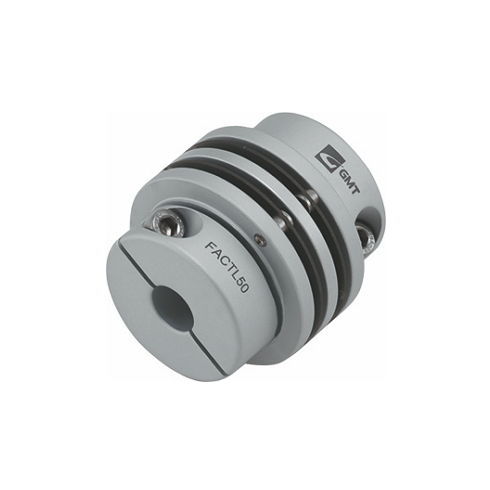

Flexibilní disková spojka FACTL
Flexibilní disková spojka FACTL
- Velikost: 32 - 63mm (vnější průměr)
- Přenášený kroutící moment: 2,0 - 10,0Nm
- Typ zajištění: šrouby dle ISO 4762
- Materiál: eloxovaný hliník
Technické informace:

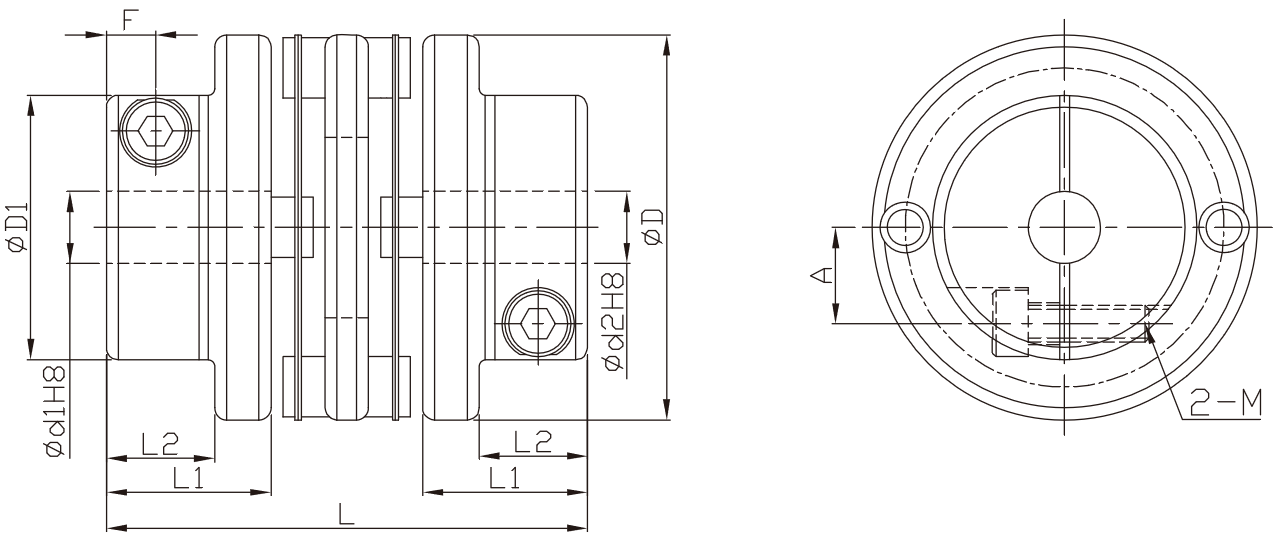

| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Max. otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | |||||||||
| ØD | ØD1 | L | L1 | L2 | A | F | M | Úhlová | Paralelita | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FACTL | 32 | 22 | 40 | 13,7 | 9 | 8 | 4 | 3 | 2 | 2 | 0,15 | ±0,4 | 1000 | 4800 | 6,2 x 10-6 | 1,5 |
| FACTL | 40 | 28 | 46 | 16,5 | 12 | 10,5 | 6 | 4 | 4 | 2 | 0,2 | ±0,5 | 1500 | 3800 | 1,6 x 10-5 | 2,5 |
| FACTL | 50 | 39 | 52 | 19,4 | 15 | 14,8 | 7 | 5 | 7,5 | 2 | 0,2 | ±0,6 | 2000 | 3100 | 4,6 x 10-5 | 7 |
| FACTL | 63 | 45 | 58 | 22,3 | 18 | 17 | 8 | 6 | 10 | 2 | 0,3 | ±0,8 | 2500 | 2400 | 1,1 x 10-4 | 12 |

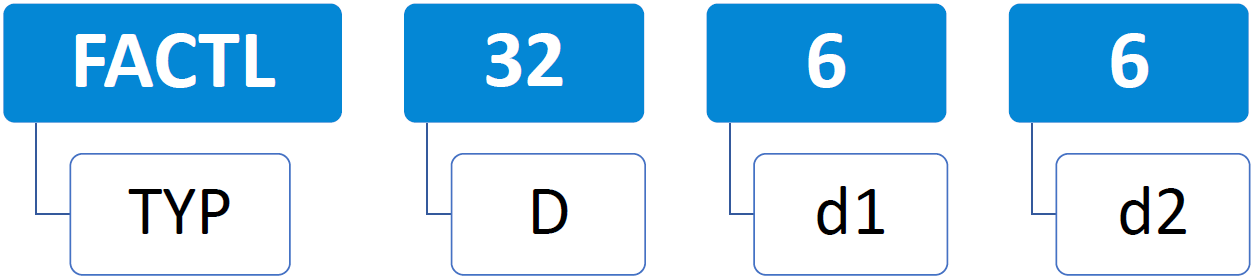

Nomenklatura značení:
Příklad značení: FACTL - 32 - 6 - 6
- FACTL (typ spojky)
- 32 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
