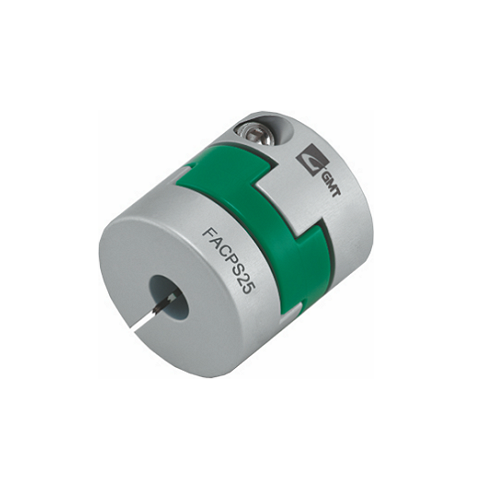

Flexibilní Oldham spojka FACPS
Flexibilní Oldham spojka FACPS
- Velikost: 12 - 32mm (vnější průměr)
- Přenášený kroutící moment: 0,2 - 2,8Nm
- Typ zajištění: šrouby dle ISO 4762
- Materiál: eloxovaný hliník

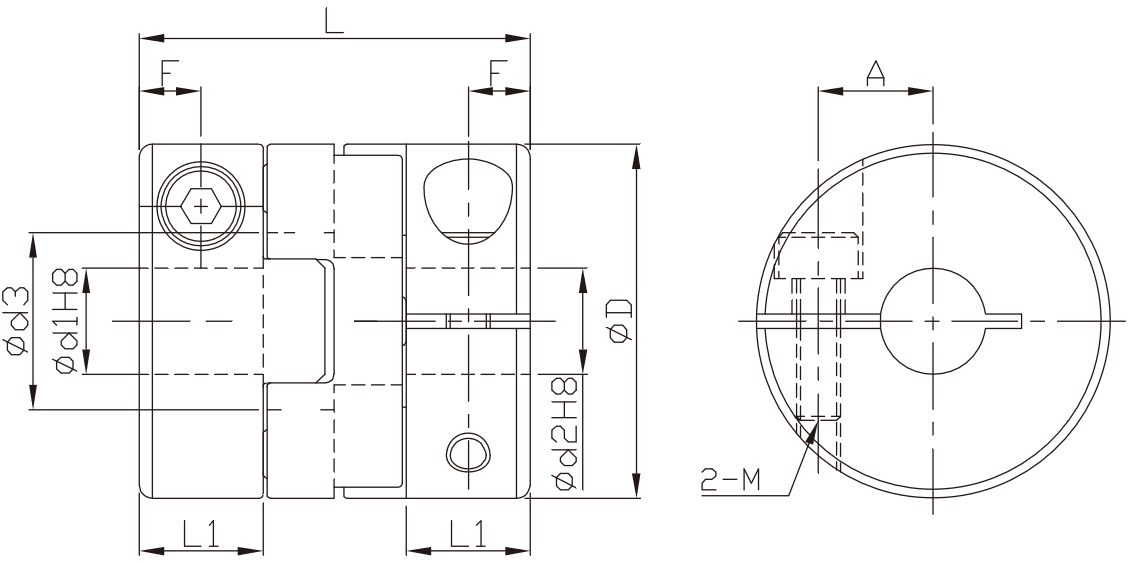

Technické informace:
| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Max. otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | |||||||
| ØD | Ød3 | L | L1 | F | A | M | Úhlová | Paralelita | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FACPS | 12 | 6 | 14,9 | 5 | 2,5 | 4 | 2 | 0,2 | 2 | 0,6 | 9 | 13000 | 7,1 x 10-8 | 0,5 |
| FACPS | 16 | 8 | 21 | 7 | 3,5 | 5 | 2,5 | 0,4 | 2 | 1,0 | 30 | 9500 | 3,0 x 10-7 | 1,0 |
| FACPS | 20 | 10 | 22 | 7 | 3,5 | 6,5 | 2,5 | 0,7 | 2 | 1,3 | 47 | 7600 | 7,4 x 10-7 | 1,0 |
| FACPS | 25 | 14 | 27,2 | 8 | 4 | 9 | 3 | 1,2 | 2 | 1,5 | 85 | 6100 | 2,2 x 10-6 | 1,5 |
| FACPS | 32 | 18 | 33,3 | 10 | 5 | 11 | 4 | 2,8 | 2 | 2,0 | 190 | 4800 | 7,3 x 10-6 | 2,5 |

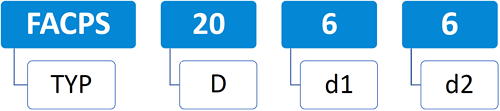

Nomenklatura značení:
Příklad značení: FACPS - 20 - 6 - 6
- FACPS (typ spojky)
- 20 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
Katalogový list
