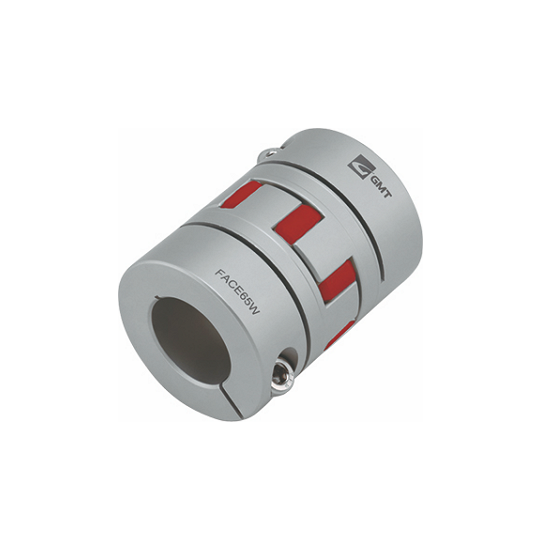

Flexibilní pružná spojka FACE-XXL
Flexibilní pružná spojka FACE-XXL
- Velikost: 55 - 80mm (vnější průměr)
- Přenášený kroutící moment: 35 - 325Nm
- Typ zajištění: šrouby dle ISO 4762
- Materiál: hliníkové provedení

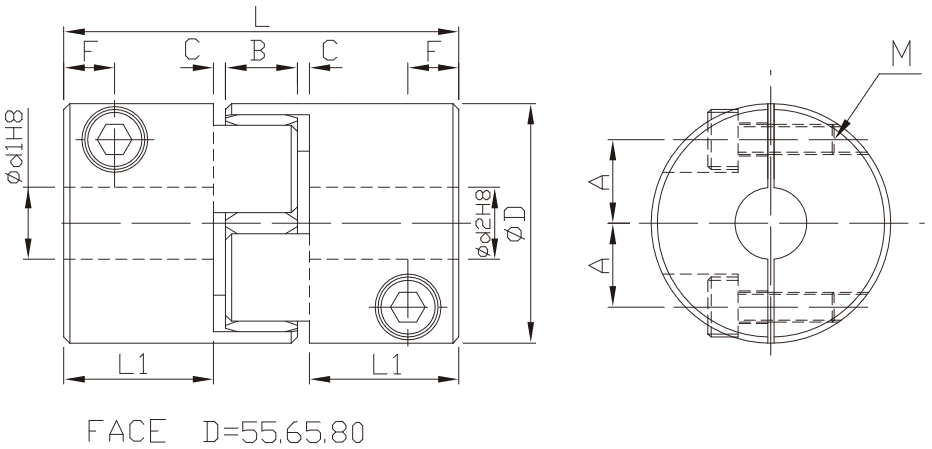

Rozměry:
| Typ | Rozměry | Mk | |||||||||
| ØD | PU mezikus* | L | L1 | B | C | F | A | M | (Nm) | ||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | W | R | ||
| FACE | 55 | W / R | 78 | 30 | 14 | 2 | 10,5 | 20 | M6 | 35 | 60 |
| FACE | 65 | 90 | 35 | 15 | 2,5 | 11,5 | 25 | M8 | 95 | 160 | |
| FACE | 80 | 114 | 45 | 18 | 3 | 15,5 | 25 | M8 | 190 | 325 | |
* PU mezikus může být ve dvou provedeních: W (92ShA) - bílý / R (98ShA) - červený
Technické informace:
| Typ | Rozměry | Povolená odchylka | Statická torzní tuhost | Max. otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | ||||
| ØD | Úhlová (º) | Paralelita (mm) | Axiální | (Nm/rad) | ||||||
| (mm) | W | R | (mm) | W | R | (rpm) | (kgm2) | (Nm) | ||
| FACE | 55 | 0,9 | 0,1 | 0,1 | +1,2 / 0 | 1600 | 2600 | 8650 | 1,6 x 10-4 | 10,5 |
| FACE | 65 | 0,9 | 0,1 | 0,1 | +1,2 / 0 | 3000 | 4900 | 7350 | 3,8 x 10-4 | 25 |
| FACE | 80 | 0,9 | 0,1 | 0,1 | +1,2 / 0 | 5300 | 6500 | 5300 | 1,0 x 10-3 | 30 |
* PU mezikus může být ve dvou provedeních: W (92ShA) - bílý / R (98ShA) - červený

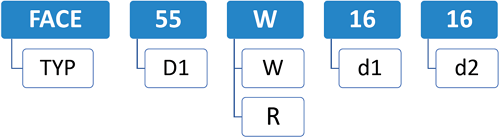

Nomenklatura značení:
Příklad značení: FACE - 55 - W - 16 - 16
- FACE (typ spojky)
- 55 (velikost D / mm)
- W / R ( PU mezikus - W...bílý / R...červený)
- 16 (vrtání d1 H8 / mm)
- 16 (vrtání d2 H8 / mm)
