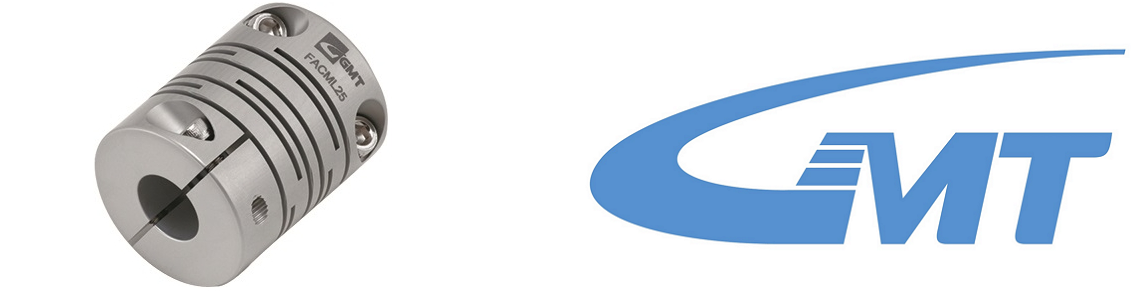

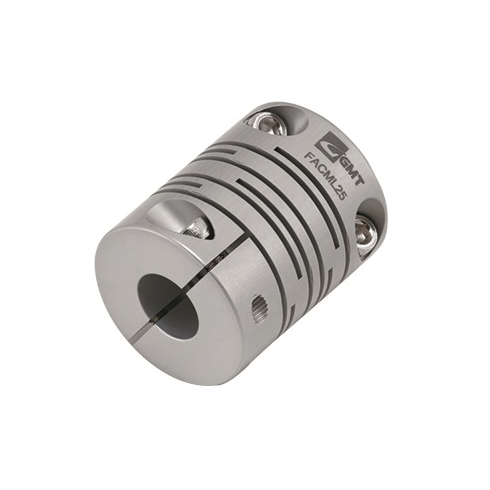

Flexibilní spirálová spojka FACML

Flexibilní spirálová spojka FACML

- Velikost: 12 - 40mm (vnější průměr)

- Přenášený kroutící moment: 0,4 - 8,0Nm

- Typ zajištění: šrouby dle ISO 4762

- Materiál: eloxovaný hliník

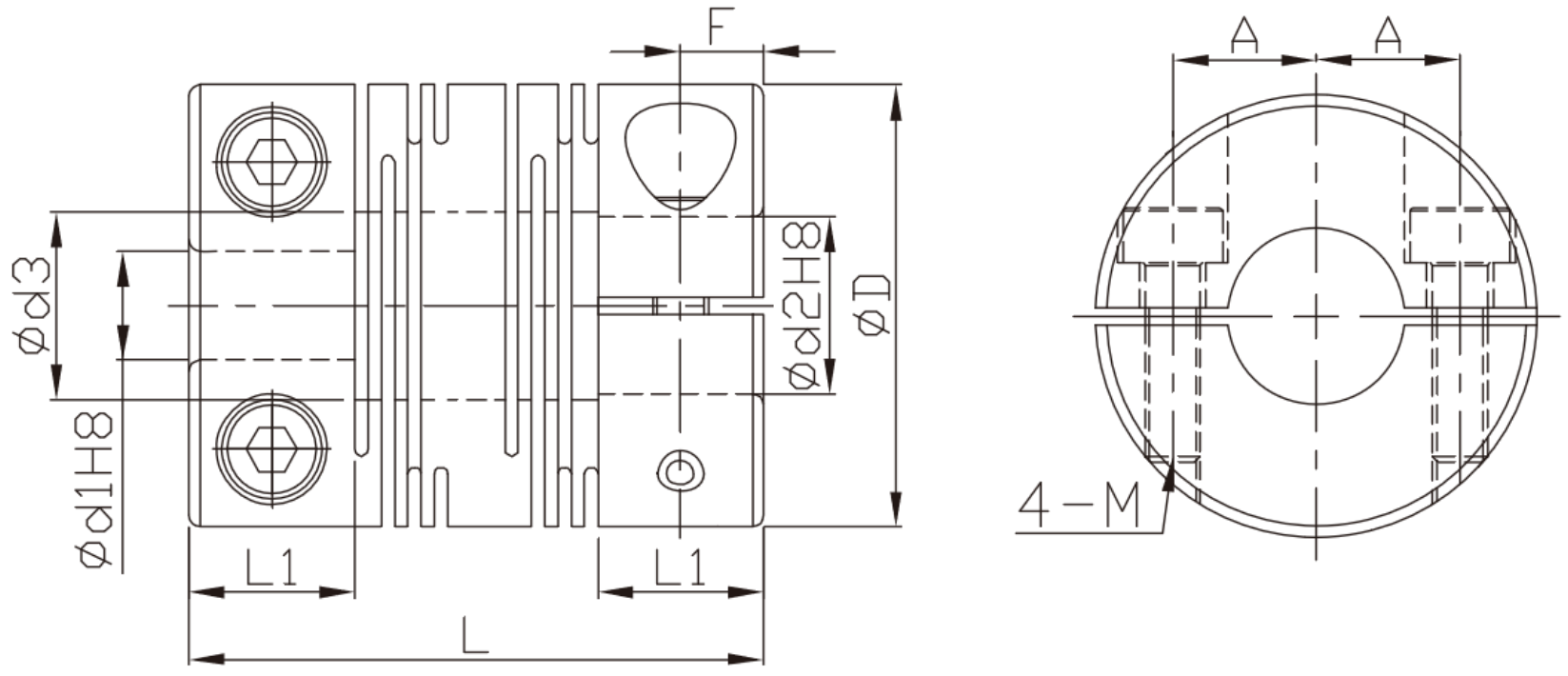

FACML NAKRES

Technické informace:

Typ	Rozměry						Mk	Povolená odchylka			Statická torzní tuhost	Maximální otáčky	Moment setvačnosti	Utahovací moment zajišťovacího šroubu
	ØD	L	L1	M	A	F	Mk	Úhlová	Paralelní	Axiální	Statická torzní tuhost	Maximální otáčky	Moment setvačnosti	Utahovací moment zajišťovacího šroubu
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(Nm)	(º)	(mm)	(mm)	(Nm/rad)	(rpm)	(kgm²)	(Nm)
FACML	12	18,5	5	2	4	2,5	0,4	2	0,10	±0,3	45	12000	7,8 x 10^-8	0,5
FACML	16	23	6,5	2,5	5	3,25	0,5	2	0,10	±0,4	80	9500	3,4 x 10^-7	1
FACML	20	26	7,5	2,5	6,5	3,75	1	2	0,10	±0,4	170	7600	9,1 x 10^-7	1
FACML	25	31	8,5	3	9	4,25	2	2	0,15	±0,5	380	6100	2,6 x 10^-6	1,5
FACML	32	41	12	4	11	6	4	2	0,15	±0,5	500	4800	9,7 x 10^-6	2,5
FACML	40	56	17	5	14	8,5	8	2	0,20	±0,5	600	3800	3,3 x 10^-5	4
