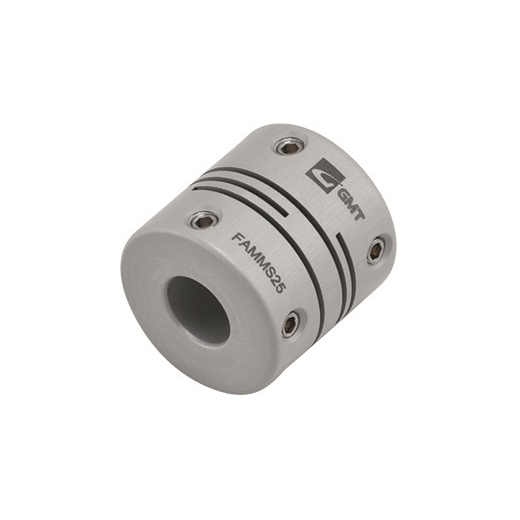

Flexibilní spirálová spojka FAMMS
Flexibilní spirálová spojka FAMMS
- Velikost: 8 - 32mm (vnější průměr)
- Přenášený kroutící moment: 0,1 - 4,0Nm
- Typ zajištění: stavěcí šroub DIN914
- Materiál: eloxovaný hliník
Technické informace:
| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Maximální otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | |||||
| ØD | L | L1 | M | F | Úhlová | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FAMMS | 8 |
10 | 3,4 | 2,0 | 1,7 | 0,1 | 1 | ±0,1 | 24 | 48 000 | 1,1 x 10-8 | 0,3 |
| FAMMS | 12 | 14 | 5,2 | 2,5 | 2,5 | 0,4 | 1 | ±0,1 | 80 | 32 000 | 7,0 x 10-8 | 0,5 |
| FAMMS | 16 | 18 | 6,8 | 3,0 | 3,0 | 0,5 | 1 | ±0,2 | 180 | 24 000 | 2,8 x 10-7 | 0,7 |
| FAMMS | 20 | 20 | 7,65 | 3,0 | 3,0 | 1,0 | 1 | ±0,2 | 200 | 19 000 | 7,5 x 10-7 | 0,7 |
| FAMMS | 25 | 25 | 9,6 | 4,0 | 4,0 | 2,0 | 1 | ±0,2 | 780 | 15 000 | 2,3 x 10-6 | 1,7 |
| FAMMS | 32 | 32 | 12,6 | 4,0 | 6,0 | 4,0 | 1 | ±0,2 | 1100 | 12 000 | 8,0 x 10-6 | 1,7 |

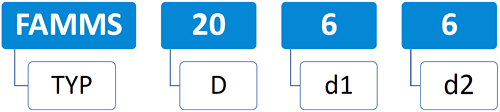

Nomenklatura značení:
Příklad značení: FAMMS - 20 - 6 - 6
- FAMMS (typ spojky)
- 20 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
