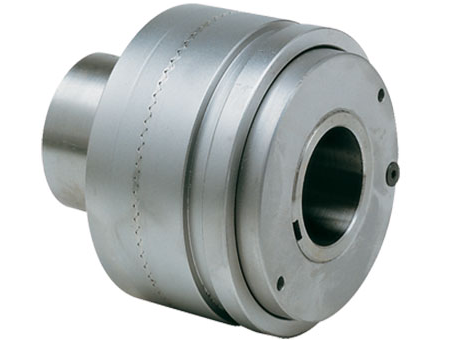

Omezovač momentu GDFM
Zubový omezovač krouticího momentu s axiálním prokluzem
- Pro použití v suché a olejové lázni, vhodný pro připojení hřídele drážkované k náboji (1) a řemenice nebo korunového kola upevněného k ozubenému tělesu (2)
- Kalibrace se nastavuje pomocí kroužkové matice (6), která mění zatížení pružin (4) ovládajících ozubené těleso (3)
- Ozubené těleso (3) má drážku pro montáž mikrospínače (9)
- Statické momenty (Ms) od 5 do 2400 Nm

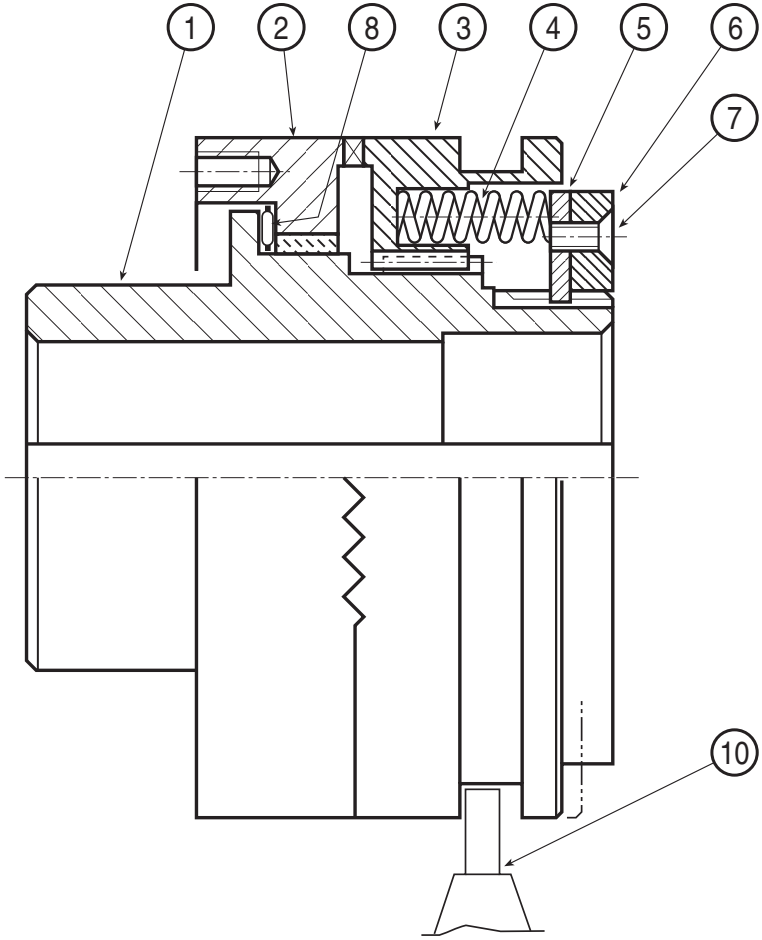

SCHÉMA
1. NÁBOJ
2. ZUBOVÉ TĚLO
3. OZUBENÁ SKOŘEPINA
4. PRUŽINA
5. OPĚRNÝ KROUŽEK PRUŽINY
6. SEŘIZOVACÍ POJISTNÝ KROUŽEK
7. NASTAVOVACÍ ŠROUB
8. LOŽISKA
9. POUZDRO S ČELNÍM OZUBENÍM
10. MIKROSPÍNAČ MI 001 (NA VYŽÁDÁNÍ)
Aplikace

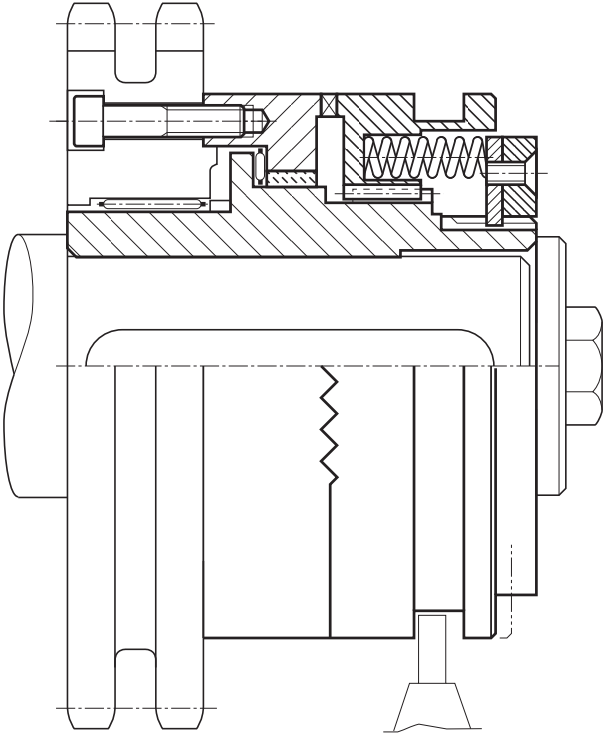

Příklad montáže:
