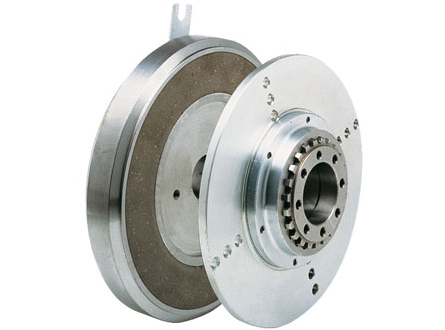

Spojka EMS
Jednokotoučová elektromagnetická spojka se statickým magnetem
- Napětí 24 V DC - 0 + 15%
- Používá se pro suché aplikace, s automatickým nastavením vzduchové mezery.
- Pohyb se přenáší z hřídele drážkované na rotor (3), přičemž náboj (8) lze osadit řemenicemi, korunovými koly apod.
- Statické momenty (Ms) od 6 do 900 Nm

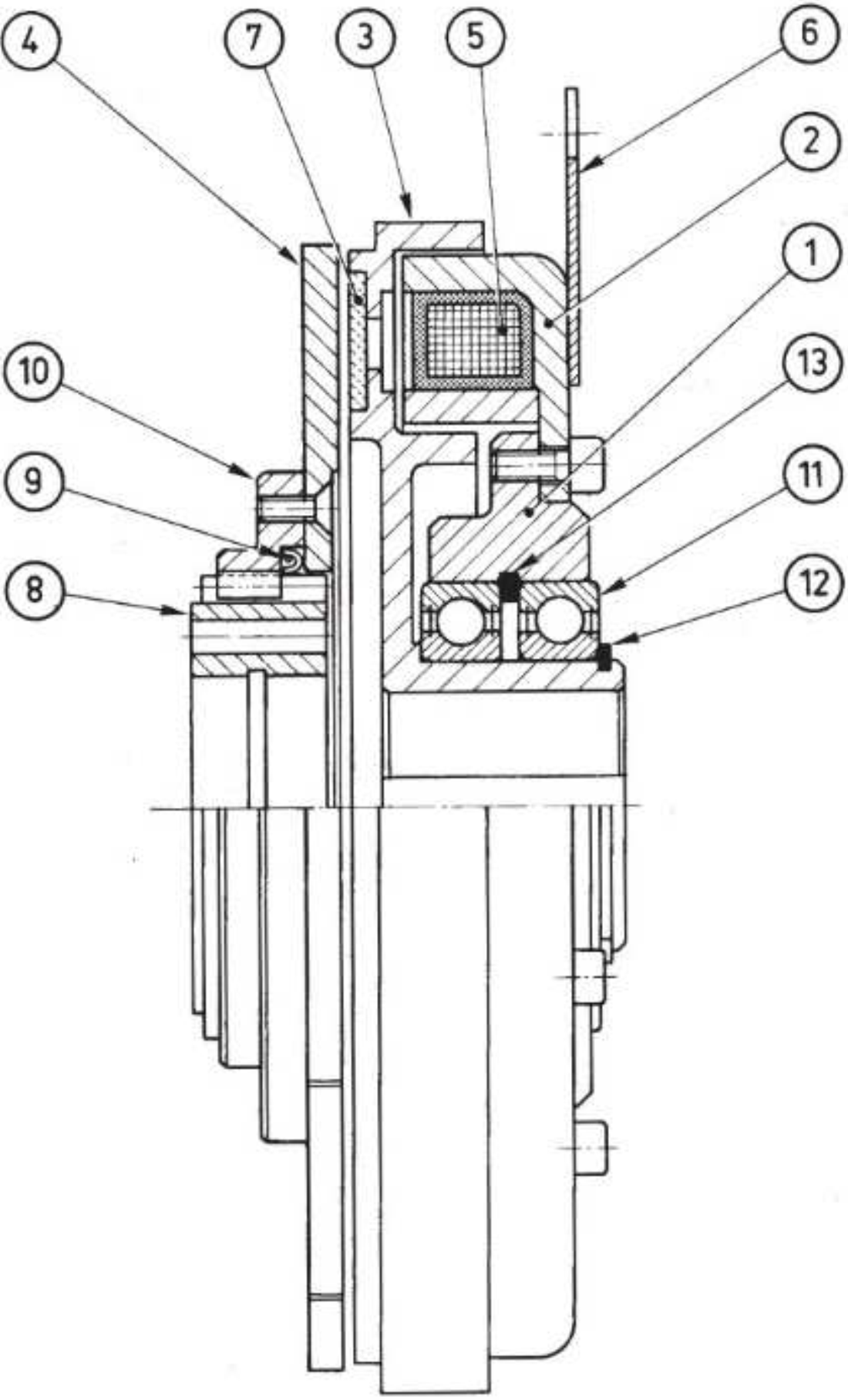

SCHÉMA
1. PODPĚRA MAGNETU
2. MAGNETICKÉ TĚLO / HRNEC
3. ROTOR
4. PŘÍRUBA
5. CÍVKA
6. DRŽÁK
7. TŘECÍ OBLOŽENÍ
8. OZUBENÝ NÁBOJ
9. PRUŽINA A SAMONASTAVOVACÍ KROUŽEK
10. PŘÍRUBA S OZUBENÍM
11. LOŽISKA
12. VNĚJŠÍ POJISTNÝ KROUŽEK
13. VNITŘNÍ POJISTNÝ KROUŽEK
* Mezi oběma částmi nesmí být nikdy žádná nesouosost.
