Spojka EMSL/DF-BM

Zpět na: Elektromagnetické třecí spojky

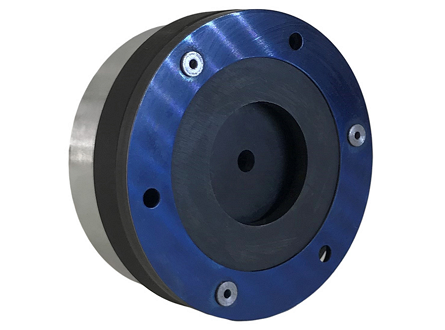

4 POLE FACE elektromagnetická spojka

Snmek obrazovky 2023 03 02 v12.42.55Základní provedení s přírubovým rotorem / bez ložisek


Snmek obrazovky 2023 03 02 v12.42.55Napětí 24 V DC - 0 + 15%


Snmek obrazovky 2023 03 02 v12.42.55Používá se především pro suché aplikace

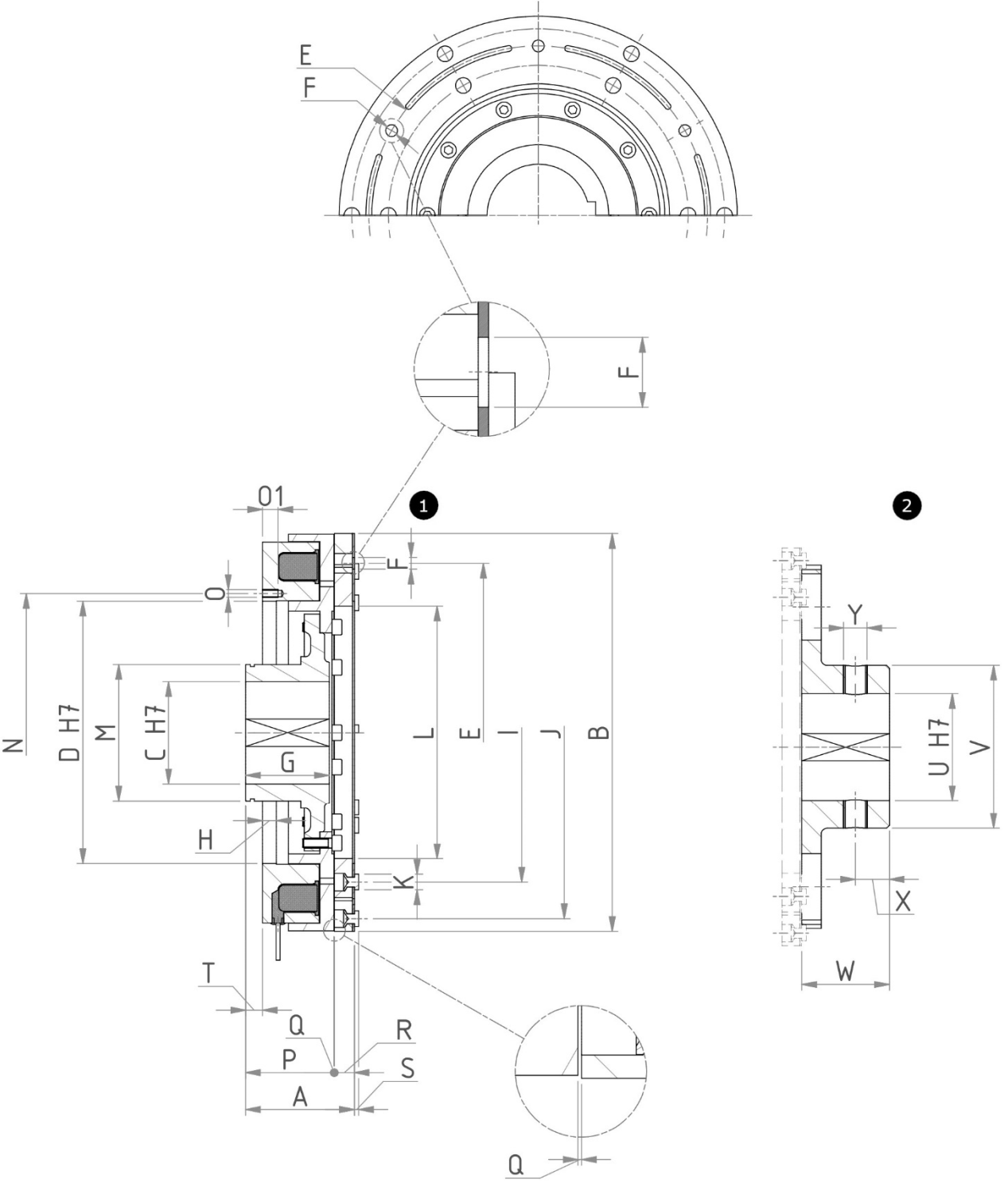

Rozměry:

emsl df bm

Velikost
 Rozměry (mm)
A
 B C max. D
 E F (N° x D) G H
I
 J
 K (N° x D) L
 M
90 38,5 90 26 47 68 3x5,1 32,5 3 55 80 3x7 42 35
120 50,5 124,5 38 65 96 3x6,1 43 4 70 111 3x10 58 50
150 58,5 149,5 44 72 118 3x8,1 50 5 102 135 3x10 74 55
170 65 169 44 110 140 3x6,1 52 6 118 155 3x11 105 55
210 69 216 55 144 172 4x8,1 55 10 155 190 4x11 134 70
260 69,5 266 65 180 217 6x8,1 56 11 190 248 6x11 170 80
310 86 327 85 222 275 6x10,1 66 12 245 305 6x12 214 105
400 111,5 409 105 270 348 6x12,1 86 14,3 308 383 6x16 260 140
500 128 497 120 325 410 8x12,1 97 15 365 455 8x18 315 160
600 180 606 150 400 515 8x16,1 149 22 450 555 8x20 400 190
Velikost
 Rozměry (mm)
N
 O (N° x D) O1 max.
 P
 Q R S T
 U max. V
 W
 X Y
90 55 3xM4 8 32,5 0,2 5,8 1,2 2,2 32 50 29,5 10 2xM6
120 77 3xM6 12 43 0,3 7,2 1,5 3,6 42 68 34,5 10 2xM8
150 85 3xM6 12 50 0,3 8,2 1,5 5,5 44 70 40 18 2xM10
170 118 4xM5 12 55,1 0,3 9,6 2 11 50 78 45 16 2xM10
210 154 6xM6 13 57 0,4 11,6 2 12 60 95 55 20 2xM14
260 190 6xM6 13 57,9 0,5 11,1 2 9 70 115 55 22 2xM16
310 238 6xM8 20 70 0,5 15,5 3 12 90 142 70 26 2xM20
400 286 9xM8 16 90,8 0,6 20,1 4,5 17,3 110 168 90 35 2xM24
500 340 9xM8 16 104 0,7 23,3 5 17 130 200 100 40 2xM24
600 434 12xM10 25 152,2 0,8 27 5 43 160 230 150 35/85 4xM24
Velikost
 Momenty [Nm] Max. R.P.M.
 Čas sepnutí Čas rozepnutí
 Výkon [W]
 Moment setrvačnosti [kgm2]
Kroutící Mi Statický Ms [ms] [ms] na vstupní hřídeli Jr  na výstupní hřídeli Ja
 na výstupní hřídeli Ja*
90 29 45 7000 75 35 35 0,0003 0,0002 0,0004
120 58 90 6000 100 46 50 0,0013 0,0011 0,0017
150 105 160 5600 138 66 56 0,0027 0,0026 0,0038
170 160 250 5500 182 83 65 0,0063 0,0046 0,0069
210 350 550 5000 286 132 85 0,0190 0,0146 0,0186
260 570 900 4500 363 180 120 0,0546 0,0321 0,0458
310 1150 1800 4000 473 242 240 0,1347 0,0986 0,1654
400 2300 3600 3500 616 330 280 0,4492 0,3348 0,5787
500 3450 5400 2800 715 385 440 1,1378 0,8371 1,2735
600 5100 8000 2000 800 400 576 2,5800 2,0002 3,3241



* pro ME variantu

Schéma:

emsl df bm

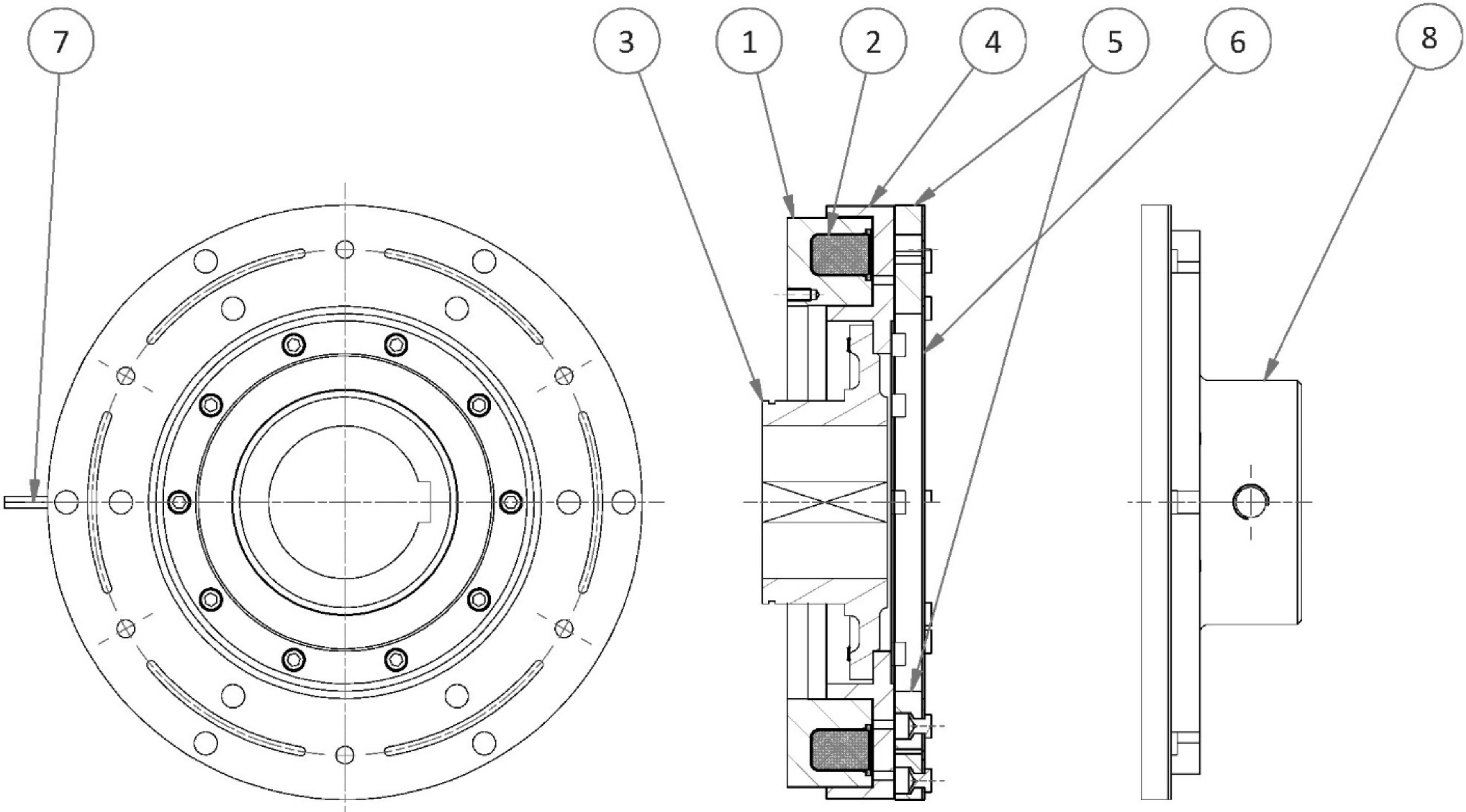

1. TĚLO CÍVKY

2. CÍVKA

3. ROTOR

4. PŘÍRUBA

5. PLOCHÁ PRUŽINA

6. NAPÁJECÍ KABELY

7. PŘÍDAVNÝ NÁBOJ (ME/MI)













Příklad montáže:

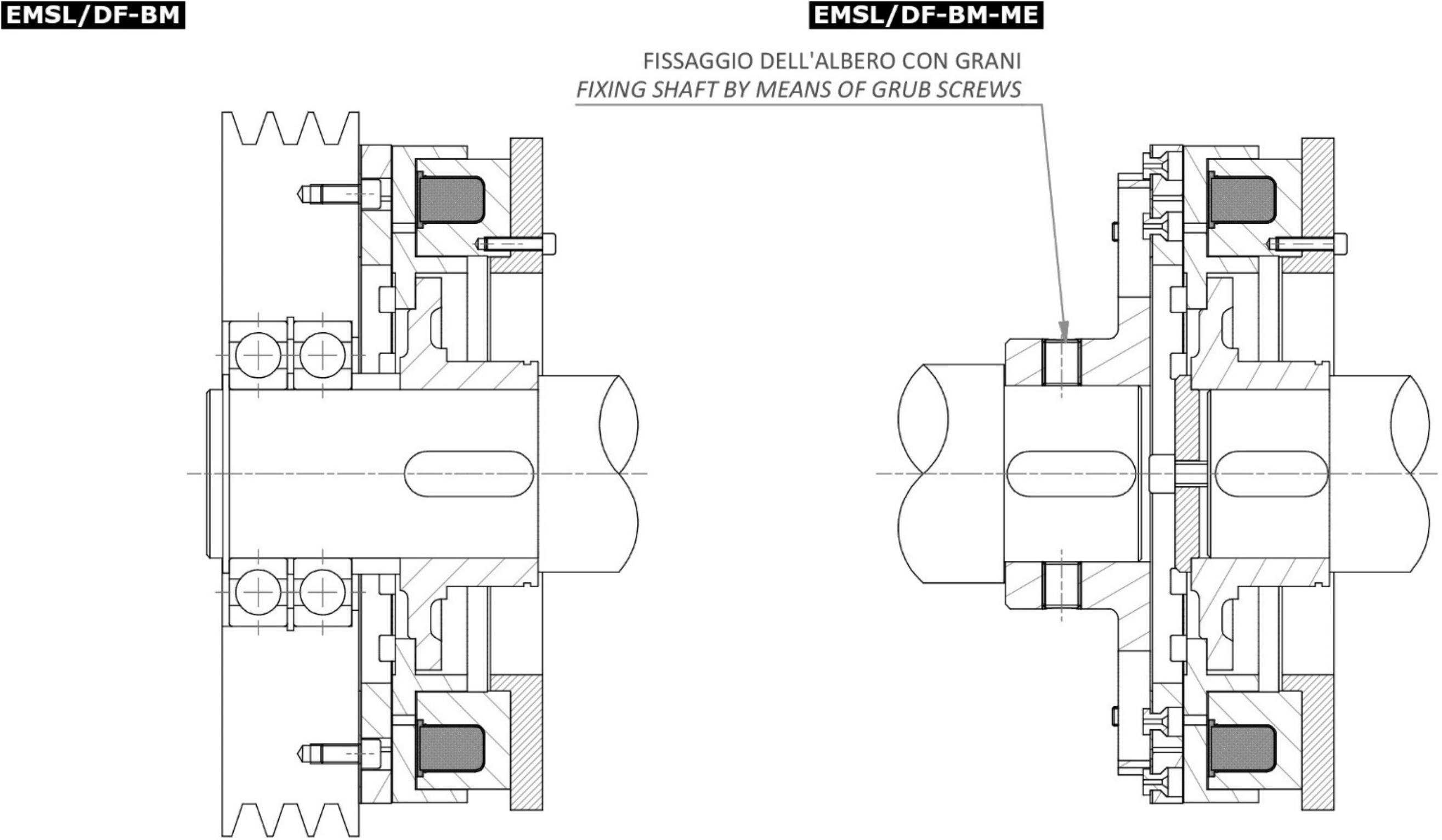

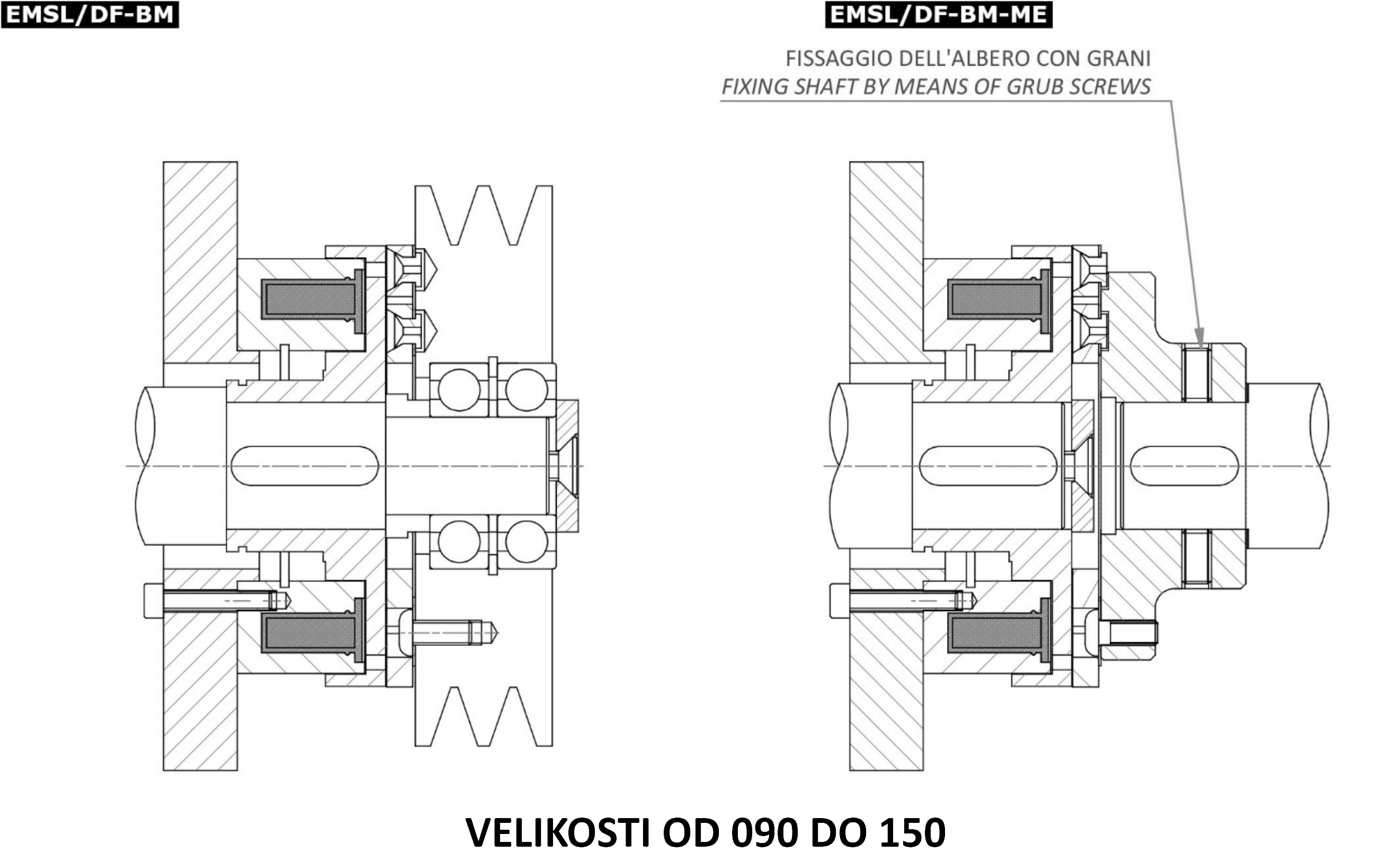

emsl df bm1emsl df bm2
