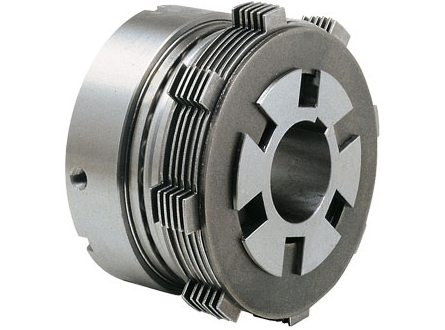

Spojka IS
Hydraulická vícekotoučová spojka se statickým válcem
- Používá se především pro aplikace v olejové lázni, za přítomnosti olejové mlhy a v suchých aplikacích při nízkých otáčkách.
- Přenos pohybu mezi vnitřním hřídelem připevněným k centrálnímu náboji (1) a pouzdrem (15) drážkovaným k vnějším kotoučům
- Statické momenty (Ms) od 45 do 1050 Nm

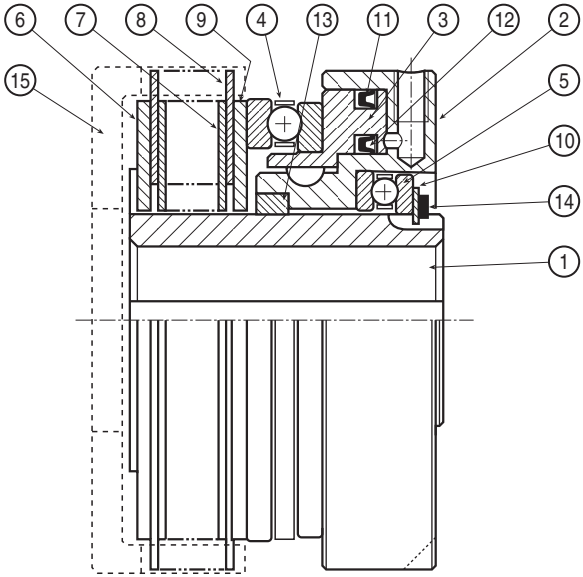

SCHÉMA
1. NÁBOJ
2. VÁLEC
3. PÍST
4. LOŽISKO
5. LOŽISKO NÁBOJE
6. HLAVNÍ DESKA
7. VNITŘNÍ DISK
8. VNĚJŠÍ DISK
9. OPĚRNÁ DESKA
10. POJISTNÁ PODLOŽKA
11. TĚSNICÍ KROUŽEK
12. TĚSNICÍ KROUŽEK
13. BRONZOVÉ POUZDRO
14. POJISTNÝ KROUŽEK
15. DOMEK HRNCE / TĚLA (NA VYŽÁDÁNÍ)
